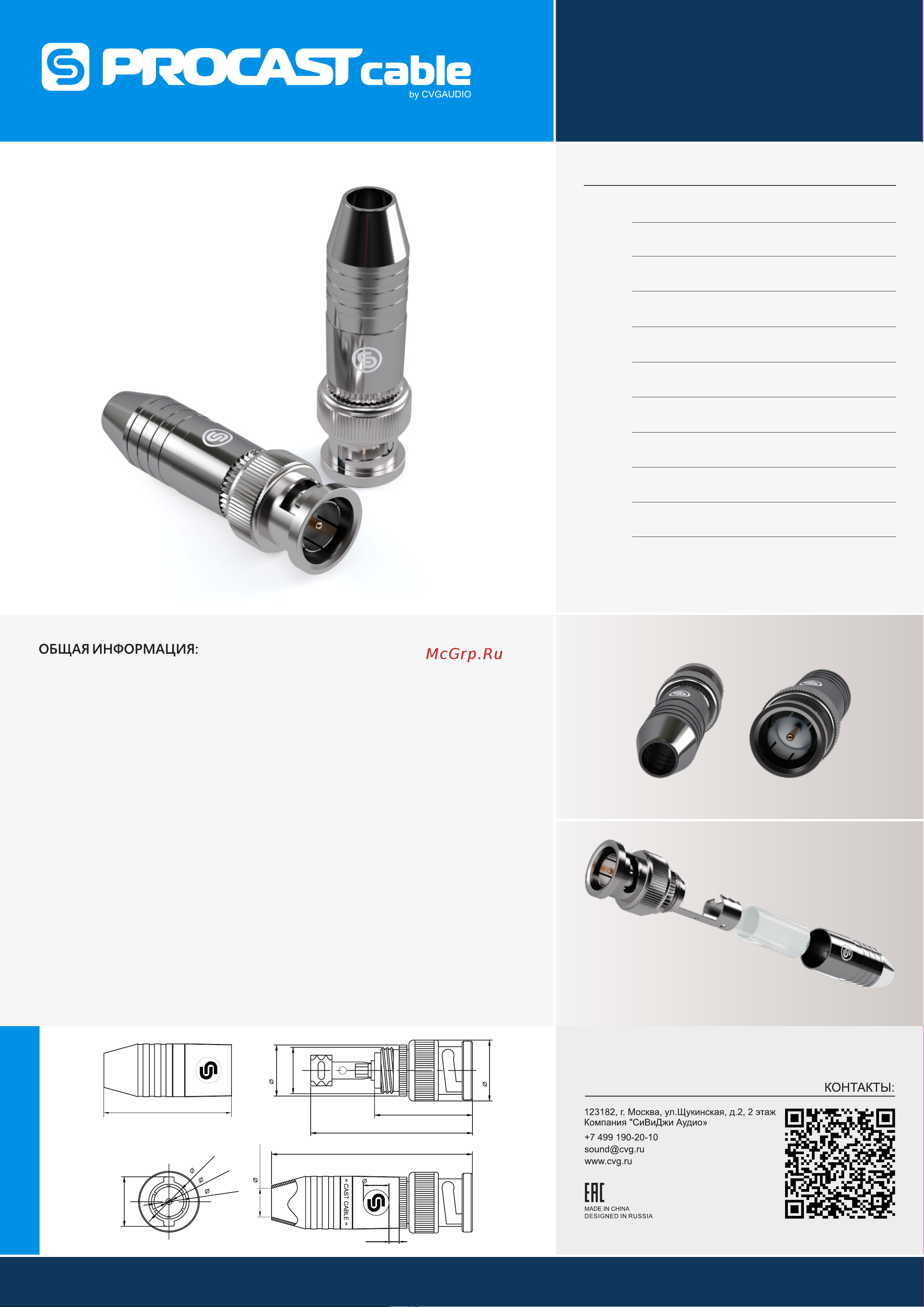

TECH DRAWNING
www.procastcable.ru
CONNECTORS
30mm
6.4mm
11.75mm
8mm
1.4mm
6.8mm
12mm
47.3mm
40mm
23mm
M11X1
14.5mm
6mm
2.4mm
BNC6/N
hq bnc video connector / Pc12010001903
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
ВНУТРЕННИЙ АРТИКУЛ
PROCAST Cable BNC6/N / PC12010001903
РЕКОМЕНДУЕМЫЙ ДИАМЕТР КАБЕЛЯ
D=6mm
ТИП ФИКСАЦИИ КАБЕЛЯ
пайка
МАТЕРИАЛ КОРПУСА РАЗЪЕМА
МАТЕРИАЛ ИЗОЛЯТОРА
PTFE (политетрафторэтилен)
МАТЕРИАЛ ВНУТРЕННИХ КОНТАКТОВ
Медный сплав (латунь) C3604, покрытие (2µm Ag)
ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ
-30C / +70 градусов C
КЛАСС ЗАЩИТЫ
IP40
упаковка - 50шт, индивидуальный пластиковый пакет
ФАСОВКА
МАТЕРИАЛ ВНЕШНЕЙ КОНКТАКТНОЙ ГРУППЫ
Медный сплав(латунь) C3604, покрытие (Ni / центр - 2µm Au)
Цинковый сплав - ZnAI4Cu1, Ni покрытие
PROCAST Cable BNC6/N – высококачественный кабельный разъем типа BNC для
межблочных соединений, коммутации аналогового и цифрового видео сигнала.
Волновое сопротивление - 75оhm. Подойдет для передачи компонентного и
композитного сигнала, а также для передачи SDI/HD-SDI цифрового сигнала.
Область применения - коммутация устройств отображения и записи видео
сигналов, подключение камер конференц-залов, высококачественные системы
видеонаблюдения и так далее. Конструктивно предназначен для использования с
кабелями круглого сечения диаметром 6mm, в частности хорошо совместим с
кабелем PROCAST Cable VCC 6/39/0.10.
Разъем имеет два контакта - сигнальный в виде центрального штыря и земляной
(экран) в виде опоясывающего внешнего вращающегося фиксатора. Фиксация к
контактам - пайка. Помимо этого, земляной контакт имеет специальные лепестки с
помощью которых можно зафиксировать приходящий кабель, зачищенный от
внешнего слоя изоляции, и одновременно создать контакт с экраном кабеля. Оба
контакта разъема отлично паяются. Контактная группа изготовлена из латуни
(сплав меди и цинка) с серебряным напылением. Корпус на резьбовом соединении
изготовлен методом литья под давлением из цинкового сплава (ZnAI4Cu1). Имеет
никелевое покрытие по всей плоскости корпуса разъема. Для изоляции контактной
группы от корпуса внутри разъема имеется специальная трубка из прозрачного
диэлектрика.
Благодаря специальному поворотному фиксирующему механизму с защелкой -
профессиональные кабельные коннекторы BNC жестко закрепляются на ответном
панельном разъеме и обеспечивают очень надежное, без возможности
самостоятельного или случайного отключения, соединение.
