КОМПЛЕКТНОСТЬ
Редуктор в собранном виде 1
Паспорт 1
Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм
по ГОСТ 9356-75 1*
Гайка 19 1*
*Ниппель и гайку 19 допускается поставлять в сборе с редуктором.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Понижение давления газа в редукторах происходит путём одноступенчатого
расширения его при прохождении через зазор между седлом и редуцирующим клапаном в
камеру рабочего давления.
При вращении регулирующего маховика по часовой стрелке усилие задающей
пружины передаётся через мембрану и толкатель на редуцирующий клапан. Последний,
перемещаясь, открывает проход газу из камеры высокого давления через образовавшийся
зазор между редуцирующим клапаном и седлом в камеру рабочего давления и
демпфирующую камеру. Сила, действующая на мембрану со стороны демпфирующей
камеры, компенсирует силу задающей пружины и способствует установлению зазора, при
котором давление в рабочей камере остается постоянным при различном расходе и
различных входных давлениях газа.
В рабочей камере редуктора установлен предохранительный клапан,
отрегулированный на начало выпуска газа при давлении в рабочей камере 1,7-2,5 МПа и
запирание не менее 1,3 МПа. Во входном штуцере регулятора давления установлен
входной фильтр, улавливающий частицы размером более 50 мкм.
На редукторах установлены показывающие устройства: для определения давления в
рабочей камере – на 2,5 МПа (25 кгс/см
2
) и для определения давления в баллоне– на 25
МПа (250 кгс/см
2
).
Присоединительные размеры редукторов указаны в таблице.
Отбор газа осуществляется через ниппель универсальный, к которому
присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по ГОСТ 9356-75.
Предприятием ведется дальнейшая работа по усовершенствованию конструкции
редукторов, поэтому некоторые конструктивные изменения могут быть не отражены в
настоящем паспорте.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
При эксплуатации регулятора давления во время работ по газопламенной обработке
металлов необходимо соблюдать правила техники безопасности и гигиены труда,
«Межотраслевые правила по охране труда при производстве ацетилена, кислорода,
процессе напыления и газопламенной обработке металлов ПОТ РМ-019-2001»,
«Межотраслевые правила по охране труда при электро- и газосварочных работах ПОТ РМ-
020-2000», требования ГОСТ 12.2.008-75 и "Правила безопасности для объектов,
использующих сжиженные углеводородные газы" ПБ 12-609-03, утверждённые
Госгортехнадзором России. Присоединительные элементы регуляторов давления должны
быть чистыми и не иметь никаких повреждений, следов масел и жиров.
ПРАВИЛА ЭКСПЛУАТАЦИИ
Перед присоединением редукторов к газовой магистрали необходимо убедиться в
исправности установленных на редукторе показывающего устройства для определения
давления, наличии фильтра во входном штуцере, а также проверить качество
уплотняющих поверхностей входного штуцера, ниппеля и выходной втулки. При
монтаже редуктора и любых работах запрещено прикладывать физические усилия к
корпусам показывающих устройств.
Присоединить редуктор к газовой магистрали и установить рабочее давление.
Проверить герметичность соединений редуктора и «самотёк». После прекращения
расхода газа стрелка показывающего устройства для определения рабочего давления
должна остановиться, т. е. не должно происходить медленного нарастания рабочего
давления.
Устройство редуктора и присоединительные размеры приведены на рис.1.

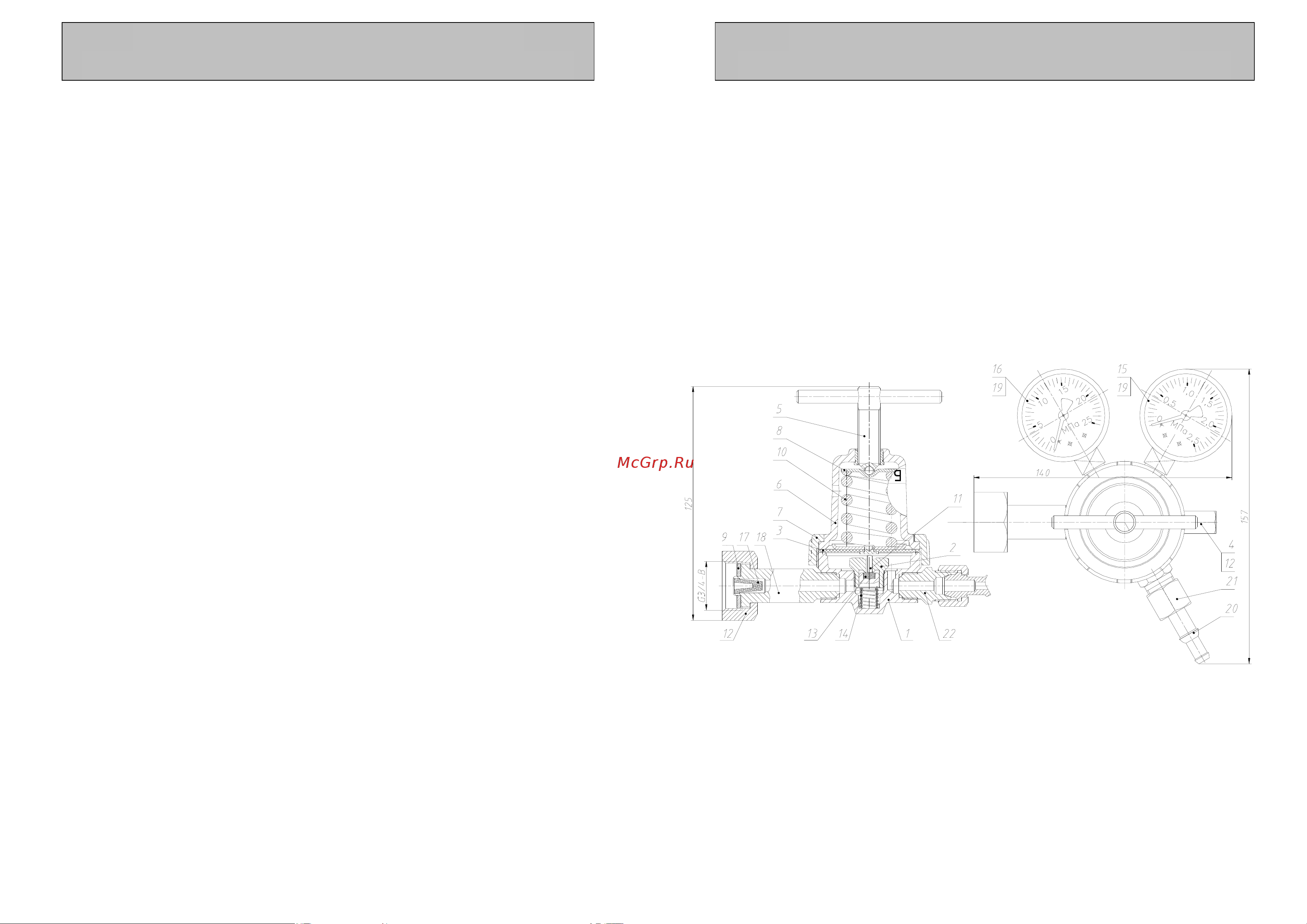

Рис. 1. Редукторы баллонные газовые одноступенчатые
1 – корпус редуктора; 2 – втулка центральная; 3 – мембрана; 4 – клапан
предохранительный; 5 – маховик; 6 – крышка; 7 – гайка; 8 – упор маховика; 9 –
прокладка 23; 10 – пружина задающая; 11 – толкатель; 12 – гайка 32/16; 13 – клапан
редуцирующий; 14 – пружина клапана; 15 – показывающее устройство для определения
низкого давления; 16 – показывающее устройство для определения высокого давления;
17 – фильтр ЭФ-2; 18 – штуцер входной; 19 – уплотнитель 10; 20 – ниппель
универсальный; 21 – гайка 19; 22 – втулка выходная.
