Основные параметры и размеры
Наименование
параметров
БАРО-
50-4
БАЗО-
50-4
БГО-
50-4
БВЗО-
50-4
БАРО-
5МГ
БАЗО-
5МГ
БГО-
5МГ
БВЗО-
5МГ
Нормативная документация
ТУ 3645-026-00220531-95 ТУ 3645-032-00220531-97
Наибольшая пропускная
способность, м
3
/ч
50
5
Наибольшее давление газа
на входе, МПа (кгс/см
2
)
20
(200)
Наибольшее рабочее давле-
ние газа, МПа (кгс/см
2
)
1,25
(12,5)
0,35
(3,5)
Габаритные размеры,
мм, не более
170х140х155 170х140х140
Масса, кг, не более
1,5 1,2
Драгоценные металлы в изделии не применяются. Корпус редуктора изготавлива-
ется из латуни, масса корпуса не менее 0,42 кг.
Устройство и принцип работы
Принципиальное устройство редукторов и способ присоединения их к источнику
питания газом показаны на рисунке.
Понижение давления газа в редукторе происходит путем одноступенчатого расши-
рения его при прохождении через зазор между седлом и клапаном в камеру рабочего
давления. Газ, пройдя входной фильтр, попадает в камеру А высокого давления.
При вращении маховичка (винта) по часовой стрелке усилие нажимной пружины пе-
редается через мембрану и толкатель на клапан узла редуцирующего. Последний, пе-
ремещаясь, открывает проход газу через образовавшийся зазор между клапаном и
седлом в камеру рабочего давления В.
Редукторы комплектуются двумя манометрами, контролирующими давление на
входе и в камере рабочего давления.
Манометры, установленные на редукторы, используемые в газовой сварке резке,
пайке и аналогичных процессах, не поверяются.
На редукторы могут быть установлены другие показывающие приборы или уст-
ройства для определения давления соответствующего газа.
В корпусе редуктора установлен предохранительный клапан, отрегулированный на
начало выпуска газа при давлении не менее:
1,63 МПа (16,3 кгс/см
2
) для БАРО-50-4, БАЗО-50-4, БГО-50-4, БВЗО-50-4
0.85 МПа (8.5 кгс/см
2
) для БАРО-5МГ, БАЗО-5МГ, БГО-5МГ, БВЗО-5МГ
Отбор газа осуществляется через ниппель, к которому присоединяется резинотка-
невый шланг.
Заводом постоянно ведется работа по усовершенствованию конструкции редукто-
ра, поэтому некоторые конструктивные изменения, в том числе по диапазону регули-
ровки предохранительного клапана, могут быть не отражены в настоящем паспорте.
Указание мер безопасности
При эксплуатации редуктора соблюдайте «Межотраслевые правила по охране тру-
да при производстве ацетилена, кислорода, процессе напыления и газопламенной об-
работке металлов. ПОТ РМ-019-2001», «Межотраслевые правила по охране труда при

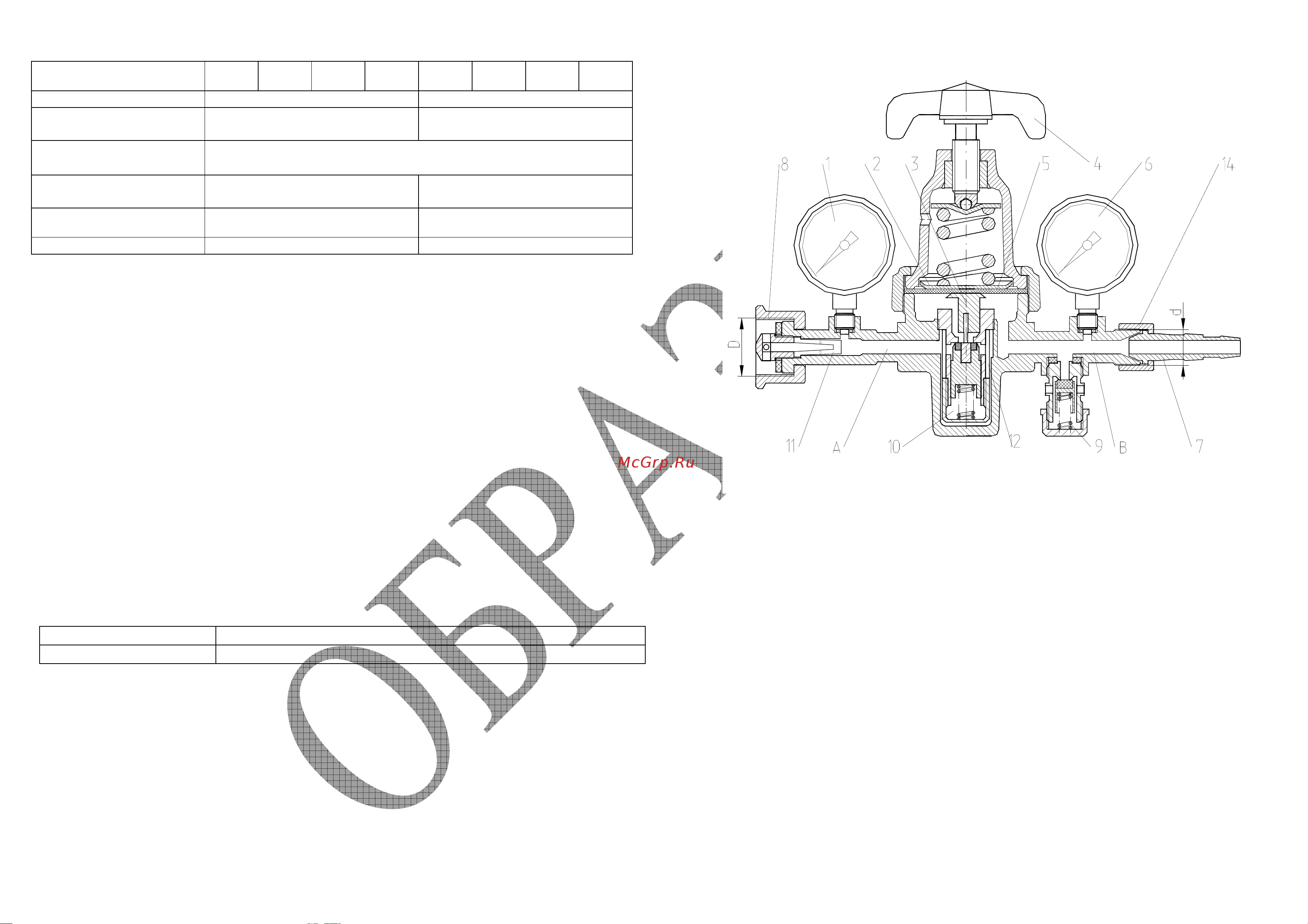

Рис Редукторы баллонные газовые одноступенчатые.
1, 6 – манометры; 2 – диск нажимной; 3-толкатель; 4-маховичок (винт регулирующий);
5 – мембрана; 7 – ниппель; 8,14 –гайки; 9 – клапан предохранительный; 10-узел редуци-
рующий; 11,12 - фильтры.
А – камера высокого давления; В- камера рабочего давления;
Присоединение редукторов D- резьба G ¾ -В; d- М16х1,5;
электро- и газосварочных работах. ПОТ РМ-020-2001», «Правила безопасности в га-
зовом хозяйстве» и ГОСТ 12.2.008.
Регулирующий маховичок (винт) перед открыванием вентиля баллона выверните
до полного освобождения нажимной пружины.
Запрещается быстрое открывание вентиля баллона при подаче газа в редуктор.
Присоединительные элементы редуктора и вентиля баллона должны быть чистыми,
без повреждений и не иметь следов масел и жиров.
Материалы, используемые в конструкции, обладают стойкостью в среде газа, для
которого предназначены редукторы.
Категорически запрещается производить подтягивание деталей или какой-
либо другой ремонт, если редуктор находится под давлением газа.
Категорически запрещается эксплуатация редуктора без входного фильтра.
