ТЕХНИЧЕСКИЙ ПАСПОРТ

Редуктор баллонный азотный

одноступенчатый

www.galagar.ru

5. Устройство и принцип работы:

Понижение давления газа в редукторе происходит путем одноступенчатого расширения его при прохожде-

нии через зазор между седлом и клапаном в камеру рабочего давления. Газ, пройдя входной фильтр и

фильтр перед седлом, попадает в камеру высокого давления. При вращении регулирующего маховичка

(винта) по часовой стрелке усилие нажимной пружины передается через мембрану и толкатель на редуци-

рующий клапан. Последний, перемещаясь, открывает проход газу через образовавшийся зазор между кла-

паном и седлом в камеру рабочего давления.

Редукторы комплектуются двумя манометрами, контролирующими давление на входе и в камере ра-

бочего давления.

На редукторы могут быть установлены другие показывающие приборы или устройства для определения

давления соответствующего газа. Манометры, установленные на редукторы, используемые в газовой свар-

ке резке, пайке и аналогичных процессах, в соответствии с ГОСТ 13861 не поверяются.

Заводом постоянно ведется работа по усовершенствованию конструкции редуктора, поэтому некоторые

конструктивные изменения могут быть не отражены в настоящем паспорте.

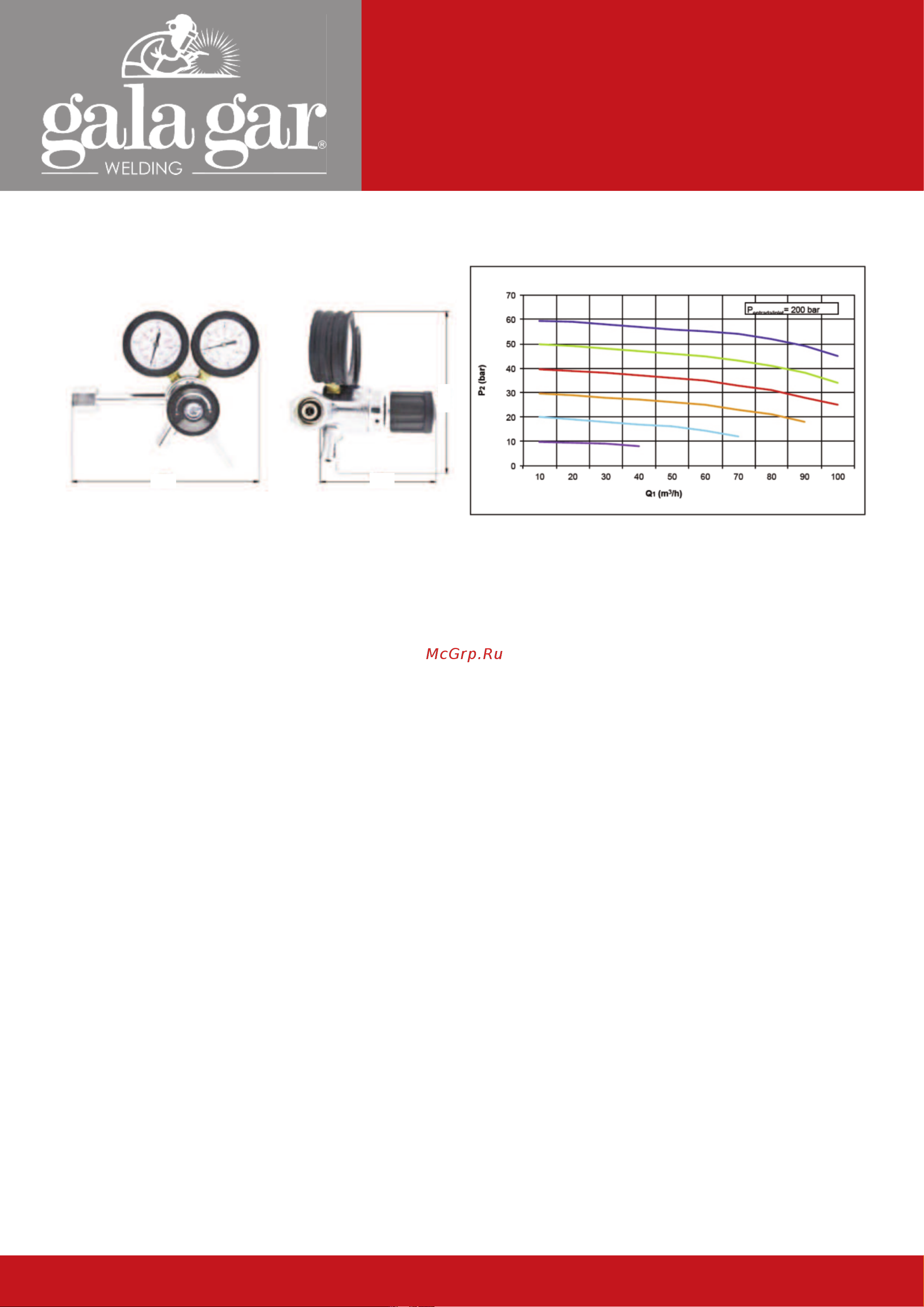

3. Габариты: 4. Зависимость Поток Q1/ Давление P2:

180

6. Указание мер безопасности:

При эксплуатации редуктора соблюдайте «Межотраслевые правила по охране труда при производстве аце-

тилена, кислорода, процессе напыления и газопламенной обработке металлов. ПОТ РМ-019-2001»,

«Межотраслевые правила по охране труда при электро- и газосварочных работах. ПОТ РМ-020-2001»,

«Правила безопасности в газовом хозяйстве» и ГОСТ 12.2.008.

Регулирующий маховичок (винт) перед открыванием вентиля баллона выверните до полного освобождения

нажимной пружины.

Запрещается быстрое открывание вентиля баллона при подаче газа в редуктор.

Категорически запрещается эксплуатация редуктора без входного фильтра.

Присоединительные элементы редуктора и вентиля баллона должны быть чистыми, не иметь следов масел

и жиров, а так же не иметь никаких повреждений.

Материалы, используемые в конструкции, обладают стойкостью в среде газа, для которого предназначены

редукторы.

123

204
