Редуктор гелиевый Г-45 предназначен для

снижения давления газа и обеспечения

безопасности и удобства при наполнении

воздушных шаров гелием. Редуктор уста-

навливается на баллоны емкостью от 20 до

50 л, изготовленные по ГОСТ 949-73, уком-

плектованные вентилями типа ВК-94 по ТУ

3645-042-05785477-01 или ВК-99 по ТУ 3645-

042-00220531-2002, с присоединительной

резьбой G3/4’’. Редуктор снабжен пусковым

клапаном со специальным мундштуком для

подачи гелия в воздушный шар.

Редуктор изготовлен в соответствии с требо-

ваниями технических условий ТУ 3645- 003-

54288960-2009 в климатическом исполнении

УХЛ2 по ГОСТ 15150, для работы с гелием и

другими сжатыми газами в интервале темпе-

ратур от -5° до +50°С.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Редуктор Г-45 1 шт.

Прокладка входного штуцера 1 шт.

Руководство по эксплуатации 1 шт.

ВНИМАНИЕ: Допускается прикладывать от-

дельно (в общей упаковке): ниппель, гайку

накидную для крепления ниппеля, регулиру-

ющий маховик или винт.

Понижение давления гелия в редукторе Г-45

происходит посредством автоматически

изменяющегося зазора между редуциру-

ющим клапаном и седлом редуцирующего

узла. Автоматическое регулирование осу-

ществляется за счет отрицательной обрат-

ной связи между величиной этого зазора

(определяющей расход газа) и давлением в

полости над подпружиненным поршнем.

Редуктор выполнен с клапаном обратного

действия, приводимым в движение порш-

нем с задающей пружиной. Конструкция

редуктора не предусматривает регули-

ровку давления в процессе эксплуатации.

Величина давления перед наполнительным

клапаном задается усилием предваритель-

ного сжатия задающей пружины, обеспечи-

вающей постоянное давление 0,5±0,15 МПа

(5,0±1,5 кгс/см

На выходе редуктора установлен пусковой

клапан с мундштуком для подачи гелия в

воздушный шар. Клапан открывается при

осевом нажатии на мундштук. После напол-

нения и снятия воздушного шара с мунд-

штука, клапан автоматически закрывается.

Давление в баллоне с гелием контролируют

по манометру, установленному на редукторе.

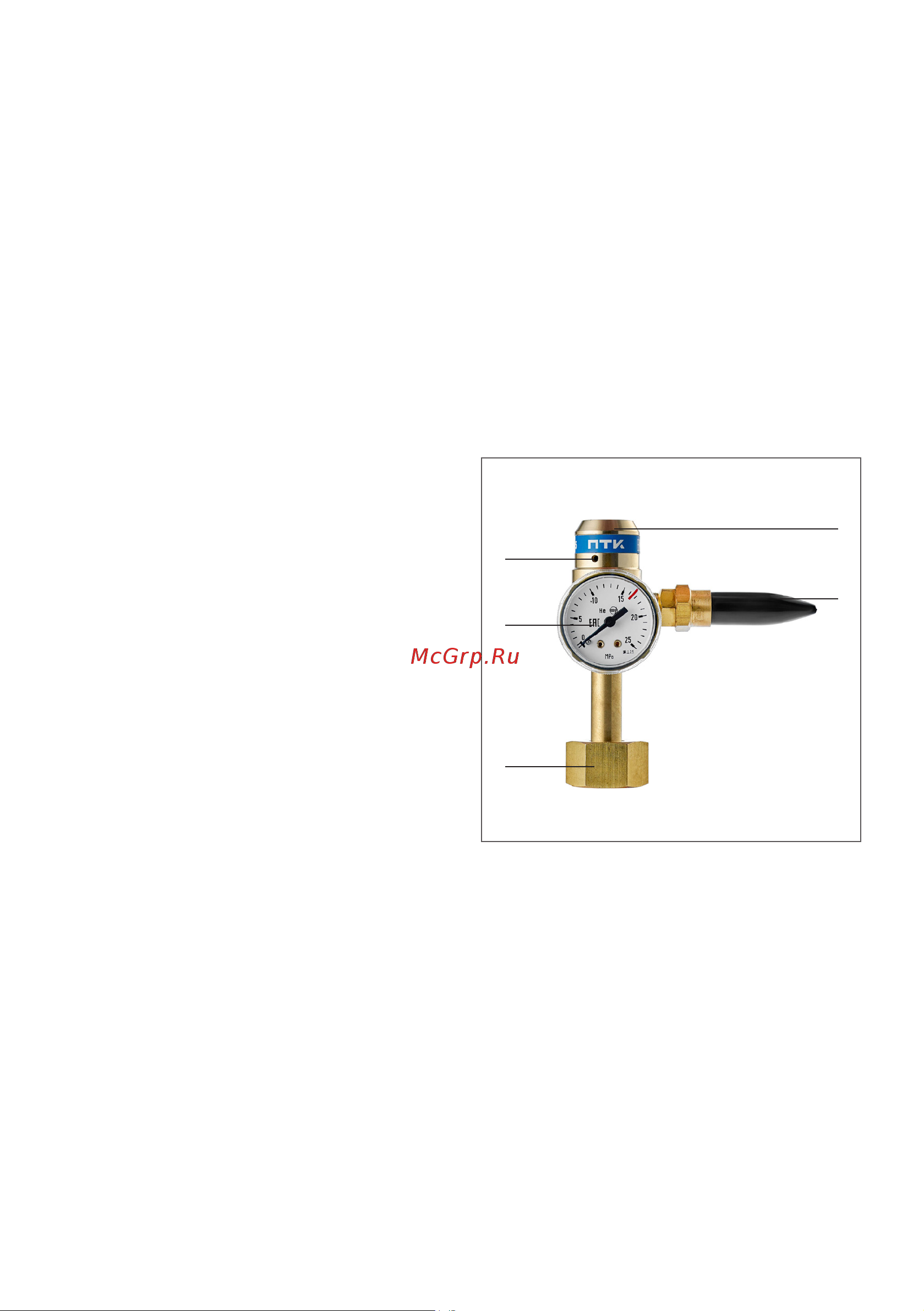

1. Корпус редуктора

2. Перепускное отверстие

3. Резиновый мундштук со встроенным

пусковым клапаном для подачи гелия

4. Манометр

5. Гайка накидная с внутренней резьбой

G-3/4”
