Редукторы гелиевые предназначены для сниже-

ния давления газа и обеспечения безопасности

и удобства при наполнении воздушных шаров ге-

лием. Редукторы устанавливаются на баллоны

емкостью от 20 до 50 л, изготовленные по ГОСТ

949-73, укомплектованные вентилями типа ВК-94

по ТУ 3645-042-05785477-01 или ВК-99 по ТУ 3645-

042-00220531-2002, с присоединительной резьбой

G3/4-В. Редукторы используются для наполнения

латексных и фольгированных шаров гелием. Редук-

торы снабжены пусковым клапаном со специаль-

ным насадком/наконечником, зависит от модели

редуктора.

Редукторы изготовлены в соответствие с требова-

ниями технических условий ТУ 3645-003-54288960-

2009 в климатическом исполнении УХЛ2 по ГОСТ

15150, для работы с гелием и другими сжатыми га-

зами в интервале температур от -5° до +50°С.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

Г-45

Г-50

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Редуктор гелиевый в сборе 1 шт.

Большой насадок для латексных шаров

с большим входным отверстием

(только у редукторов серии Г-55) 1 шт.

Руководство по эксплуатации 1 шт.

Понижение давления гелия в редукторах происхо-

дит посредством автоматически изменяющегося

зазора между редуцирующим клапаном и седлом

редуцирующего узла. Автоматическое регулирова-

ние осуществляется за счет отрицательной обрат-

ной связи между величиной этого зазора (опреде-

ляющей расход газа) и давлением в полости над

подпружиненным поршнем.

Редукторы выполнены с клапаном обратного дей-

ствия, приводимым в движение поршнем с зада-

ющей пружиной. Конструкция редукторов не пред-

усматривает регулировку давления в процессе

эксплуатации. Величина давления перед наполни-

тельным клапаном задается усилием предваритель-

ного сжатия задающей пружины, обеспечивающей

постоянное давление 0,5±0,15 МПа (5,0±1,5 кгс/см

)

для Г-45 и 0,36±0,06 МПа (3,6±0,6 кгс/см

) для Г-50,

Г-55 и Г-55 (без манометра).

На выходе редукторов установлен пусковой клапан

с мундштуком для подачи гелия в воздушный шар.

Клапан открывается при осевом нажатии на мунд-

штук. После наполнения и снятия воздушного шара

с мундштука, клапан автоматически закрывается.

Давление в баллоне с гелием контролируют по ма-

нометру, установленному на редукторе (кроме ре-

дуктора Г-55 без манометра).

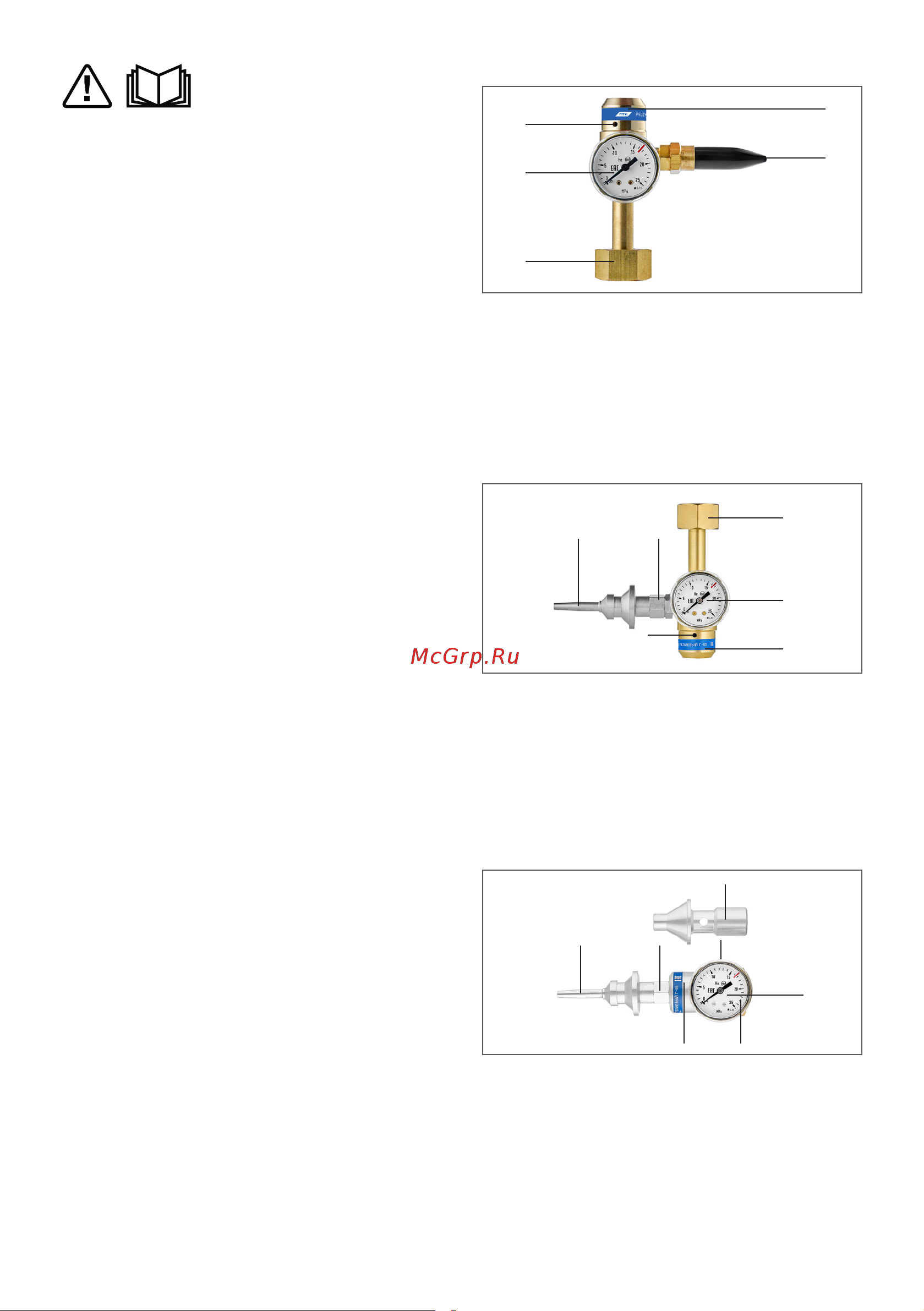

1. Корпус редуктора

2. Перепускное отверстие

3. Резиновый мундштук со встроенным пусковым

клапаном для подачи гелия

4. Манометр

5. Гайка накидная с внутренней резьбой G3/4-В

1. Корпус редуктора

2. Перепускное отверстие

3. Нажимной клапан

4. Насадка с игольчатым наконечником

5. Манометр

6. Гайка накидная с внутренней резьбой G3/4-В

4 3

Перед использованием оборудования необходи-

мо внимательно ознакомиться с руководством по

эксплуатации, соблюдать указания на технических

шильдах и требования техники безопасности.

1. Корпус редуктора

2. Перепускное отверстие

3. Нажимной клапан

4. Насадка с игольчатым наконечником

5. Манометр

6. Гайка накидная с внутренней резьбой G3/4-В

7. Большой насадок для латексных шаров

с большим входным отверстием

Г-55

4 3

1 6
