7

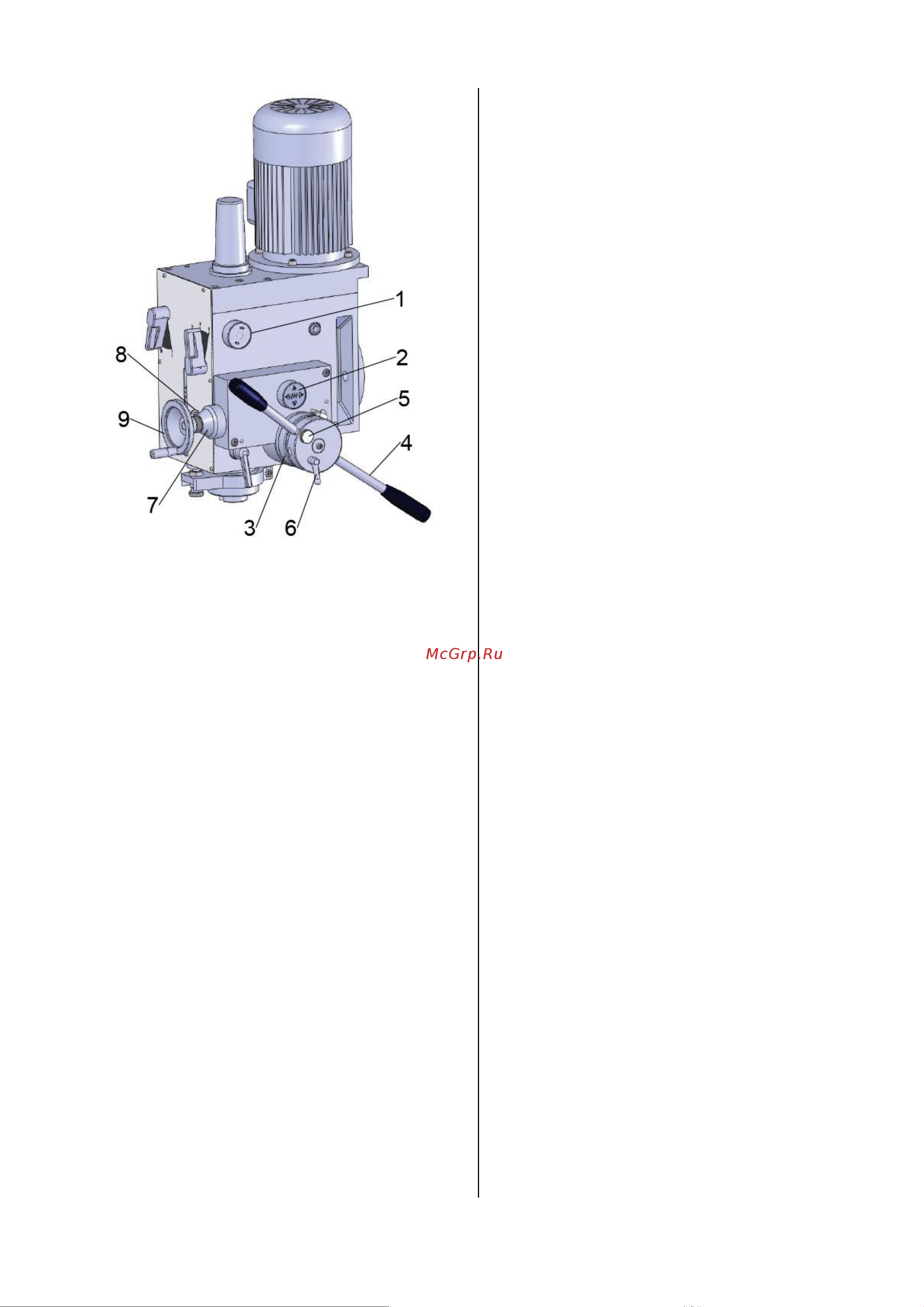

Рис. 1
1. Переключатель автоматической подачи
2. Регулятор скорости
3. Круговая шкала хода шпинделя
4. Рукоятка
5. Стопорный винт
6. Контргайка
7. Круговая шкала микроподачи
8. Стопорный винт
9. Маховик
4.0 ПОРЯДОК РАБОТЫ
ВНИМАНИЕ: ИЗМЕНЕНЯТЬ ЧАСТОТУ
ВРАЩЕНИЯ ШПИНДЕЛЯ НЕОБХОДИМО
ТОЛЬКО ПРИ ОСТАНОВЛЕННОМ СТАНКЕ!
Ручная подача
Переведите переключатель автоматической
подачи 1 в положение Выкл. Рукоятка 4
должна располагаться вертикально.
Удерживая рукоятку 4, закрутите стопорный
винт 5. Теперь инструмент можно подавать к
заготовке вручную.
Если переключатель 1 находится в положении
Вкл., установите рукоятку 4 вертикально,
закрутите стопорный винт 5 и переведите
регулятор скорости 2 на "0". Теперь
инструмент можно подавать к заготовке
вручную.
Если необходимо сменить режим ручной
подачи на режим автоподачи, остановите
станок, переведите переключатель 1 в
положение Вкл. и включите регулятор
скорости 2. Когда рукоятка 4 установлена
вертикально, станок находится в режиме
ручной подачи. Для перехода в режим
автоподачи переведите рукоятку 4 вправо.
Автоматическая подача
Включите переключатель 1 и регулятор
скорости 2. Запустите станок и переведите
рукоятку 4 вправо. Когда шпиндель опустится
на установленное расстояние, станок
автоматически остановится, а шпиндель
вернется в исходное положение. С помощью
регулятора скорости 2 можно выбрать три
скорости подачи: 0,10 мм/об, 0,18 мм/об и 0,26
мм/об. Чтобы станок работал только в режиме
автоматической подачи, ослабьте контргайку
6, установите круговую шкалу хода шпинделя
3 на максимальную глубину подачи, затем
затяните контргайку 6. Положение шпинделя
определяется по круговой шкале 3.
Регулировка глубины сверления при
автоматической подаче
Переместите шпиндель в нужное положение,
выключите станок. Переведите рукоятку 4
вправо, ослабьте контргайку 6, установите
круговую шкалу 3 на отметку "0" и
зафиксируйте шкалу. Запустите станок. Когда
шпиндель опустится на установленное
расстояние, станок автоматически
остановится, а шпиндель вернется в исходное
положение. Если в процессе работы
установить рукоятку 4 вертикально, то режим
автоматической подачи отключится. При
необходимости использования микроподачи
установите регулятор 2 на "0", переведите
рукоятку 4 вправо, ослабьте стопорный винт 8
и поворачивайте маховик 9.
Привод подачи оснащен предохранительной
муфтой, которая была отрегулирована на
заводе-изготовителе. Если в результате
износа муфта перестала срабатывать,
снимите панель и отрегулируйте пружины
муфты.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ВО ВРЕМЯ
РАБОТЫ НА СТАНКЕ
Перед работой проверьте исправность всех
узлов станка. При выполнении всех правил
техники безопасности станок рассчитан на
точную и безотказную работу в течение
долгого времени эксплуатации.
(1) Перед работой
(а) Добавьте смазочный материал во все
точки смазки станка.
(b) Для сохранения точности обработки стол
необходимо очищать от пыли и остатков
масла.
