(с) Проверьте, чтобы инструмент был
установлен надлежащим образом, а заготовка
прочно закреплена.
(d) Убедитесь, что установлена подходящая
частота вращения шпинделя.
(е) Убедитесь, что все готово к началу
работы.
(2) После работы
(а) Выключите электрический переключатель.
(b) Извлеките режущий инструмент.
(c) Очистите станок и смажьте необходимые
поверхности.
(d) Накройте станок тканью, чтобы на нем не
скапливалась пыль.
(3) Регулировка шпиндельной бабки
(а) Чтобы поднять или опустить шпиндельную
бабку, ослабьте барашковый винт, который
находится с правой стороны основания. Когда
шпиндельная бабка будет установлена в
нужное положение, плотно затяните
барашковый винт, чтобы не допустить
вибраций.
(b) Шпиндельную бабку можно повернуть на
угол до 360º, ослабив болты. Установите
шпиндельную бабку под нужным углом, затем
зафиксируйте ее положение с помощью
усиленных контргаек. Затяните все гайки с
одинаковым усилием.
(с) Если необходимо просверлить отверстие в
заготовке, открутите 3 гайки. Руководствуясь
шкалой, поверните шпиндельную бабку на
нужный угол и затяните 3 гайки.
(4) Регулировка подъемного стола
(а) Ослабьте запорные ручки стола и с
помощью коленчатой рукоятки переместите
стол вверх или вниз по колонне. Когда стол
будет установлен в нужное положении,
затяните запорные ручки.
(b) При необходимости обработки крупных
заготовок ослабьте запорные ручки,
поверните подъемный стол на 180º, затем
затяните ручки и установите заготовку на
основание.
РЕГУЛИРОВКА ВОЗВРАТНОЙ ПРУЖИНЫ
ПИНОЛИ ШПИНДЕЛЯ
Натяжение пружины, обеспечивающей
возврат шпинделя в исходное положение
после сверления отверстия, было
отрегулировано на заводе-изготовителе.
Без крайней необходимости возвратная
пружина не требует никакой
дополнительной регулировки. Вероятнее
всего, она может понадобиться после
многократных операций сверления или
нарезания резьбы. Если регулировка
необходима, ослабьте стопорный винт,
удерживая при этом корпус пружины. Не
давайте корпусу проворачиваться в руке,
иначе натяжение пружины ослабнет.
Поверните весь корпус по часовой стрелке
на число оборотов, необходимое для того,
чтобы пиноль вернулась в исходное
положение. (ПРИМЕЧАНИЕ: выточка на
установочном стержне корпуса пружины
должна быть совмещена с с
направляющим отверстием пружины на
корпусе.) Закрутите стопорный винт.
Убедитесь, что винт упирается в выточку
на шейке вала.
(1) Подготовка к сверлению (см. Рис. 2)
(без авто подачи)
Поверните ручку, чтобы ослабить
зацепление червячного колеса и опоры
пружины. Затем необходимо настроить ход
шпинделя: для сверления глухих отверстий
отрегулировать ограничитель глубины
сверления, для сверления сквозных
отверстий ограничитель устанавливать не
нужно.

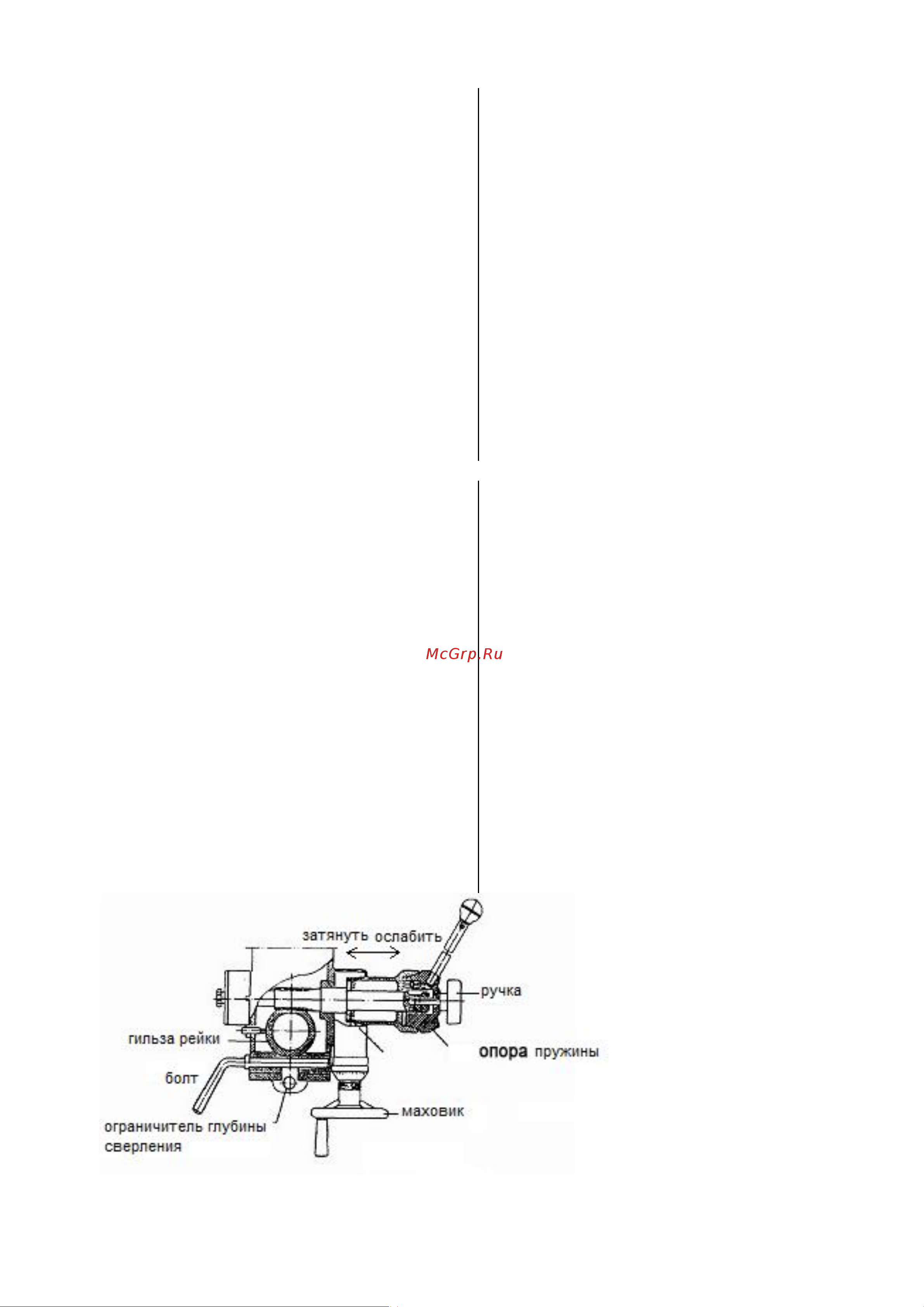

Рис. 2
