5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Регуляторы расхода присоединяются к источнику питания газом через

входной штуцер 2 (см. рис. 1) накидной гайкой 3 с резьбой G 3/4.

Понижение давления газа, поступающего в регулятор из баллона,

происходит путём одноступенчатого расширения его при прохожде-

нии через зазор между седлом и редуцирующим клапаном в камеру

рабочего давления. Необходимый расход газа устанавливается враще-

нием регулирующего винта 6 и измеряется указателем расхода газа

ротаметром 4. Пределы регулирования расхода регулируются винтом,

расположенным под защитным колпачком 9. В корпусе регуляторов

расхода 1 установлен предохранительный клапан 7, соединенный с

рабочей камерой. Для отбора газа регуляторы расхода имеют ниппель

под рукав резиновый для газовой сварки и резки металлов по ГОСТ

9356-75 диаметром 9 мм и 6,3мм.

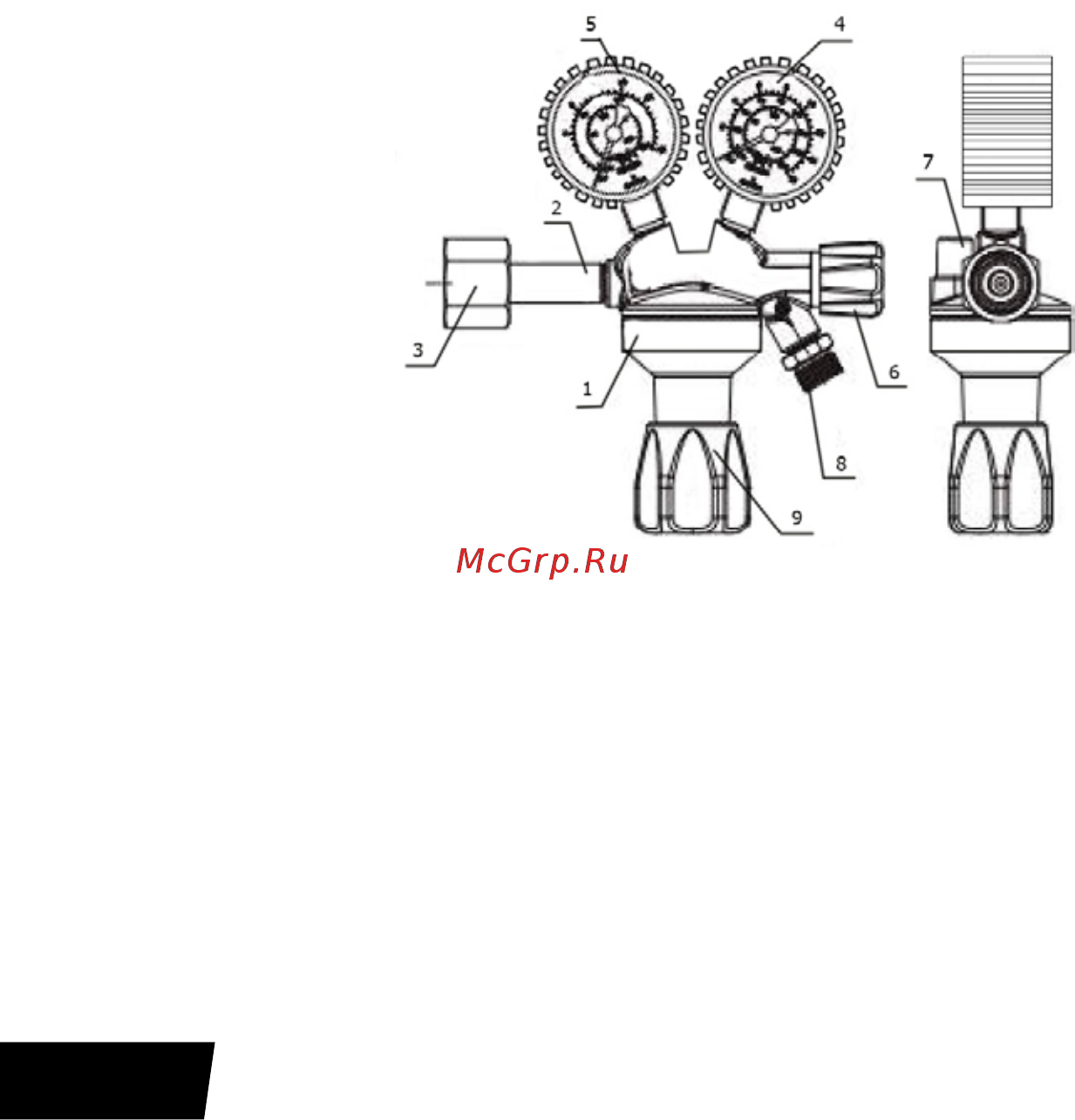

Рис. 1. Схема редуктора балонного газового.

1 – корпус регулятора; 2 – штуцер входной; 3 – гайка накидная;

4* – манометр рабочего давления; 5* – манометр входного давления;

6 – винт перекрытия газа; 7 - клапан предохранительный; 8 – штуцер

выходной; 9 – регулирующий винт или маховик.

* – Все манометры серии TECH CONTROL дополнительно защищены

резиновыми кожухами.
