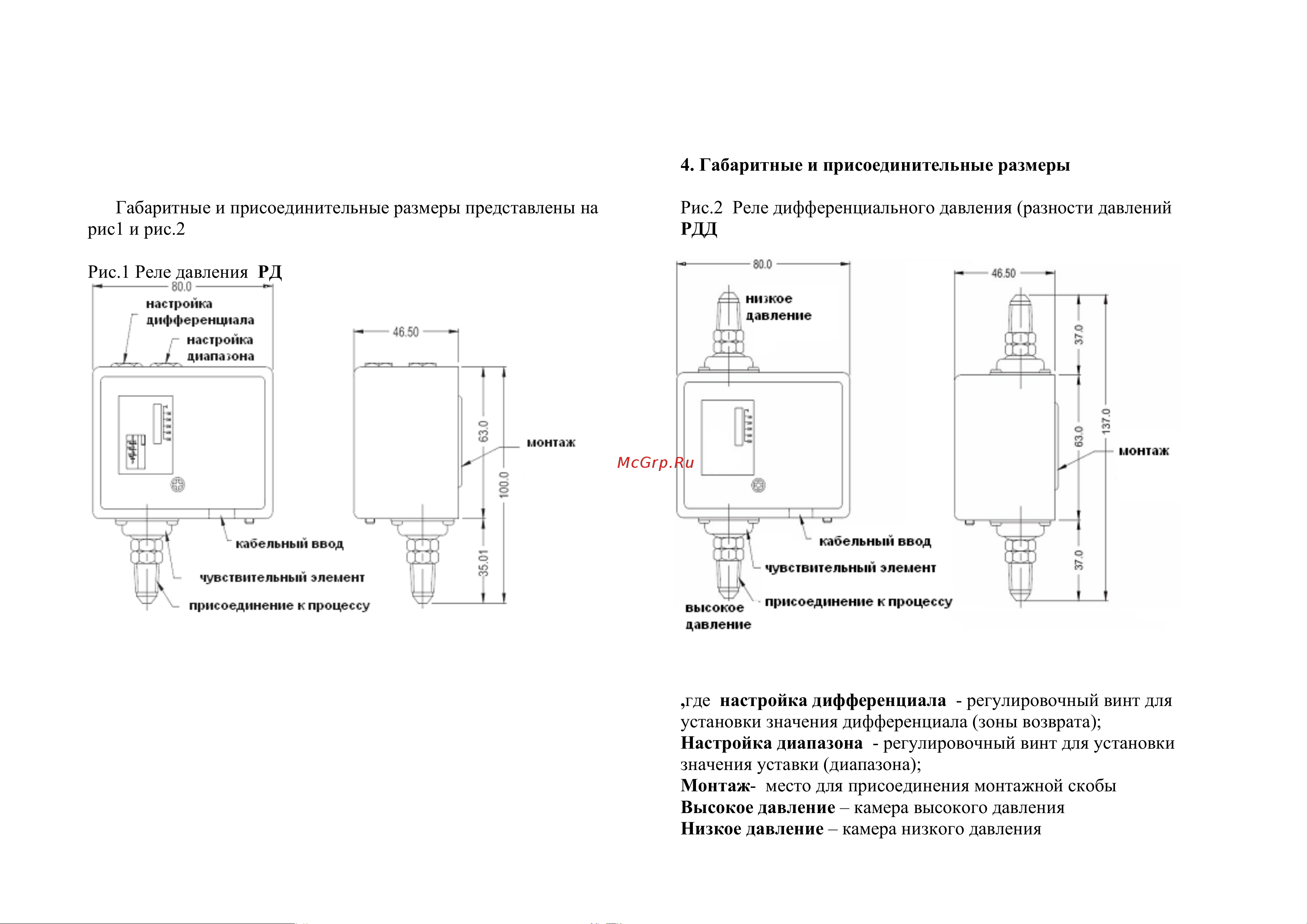

Габаритные и присоединительные размеры представлены на

рис1 и рис.2

Рис.1 Реле давления РД

4. Габаритные и присоединительные размеры

Рис.2 Реле дифференциального давления (разности давлений

РДД

,где настройка дифференциала - регулировочный винт для

установки значения дифференциала (зоны возврата);

Настройка диапазона - регулировочный винт для установки

значения уставки (диапазона);

Монтаж- место для присоединения монтажной скобы

Высокое давление – камера высокого давления

Низкое давление – камера низкого давления
