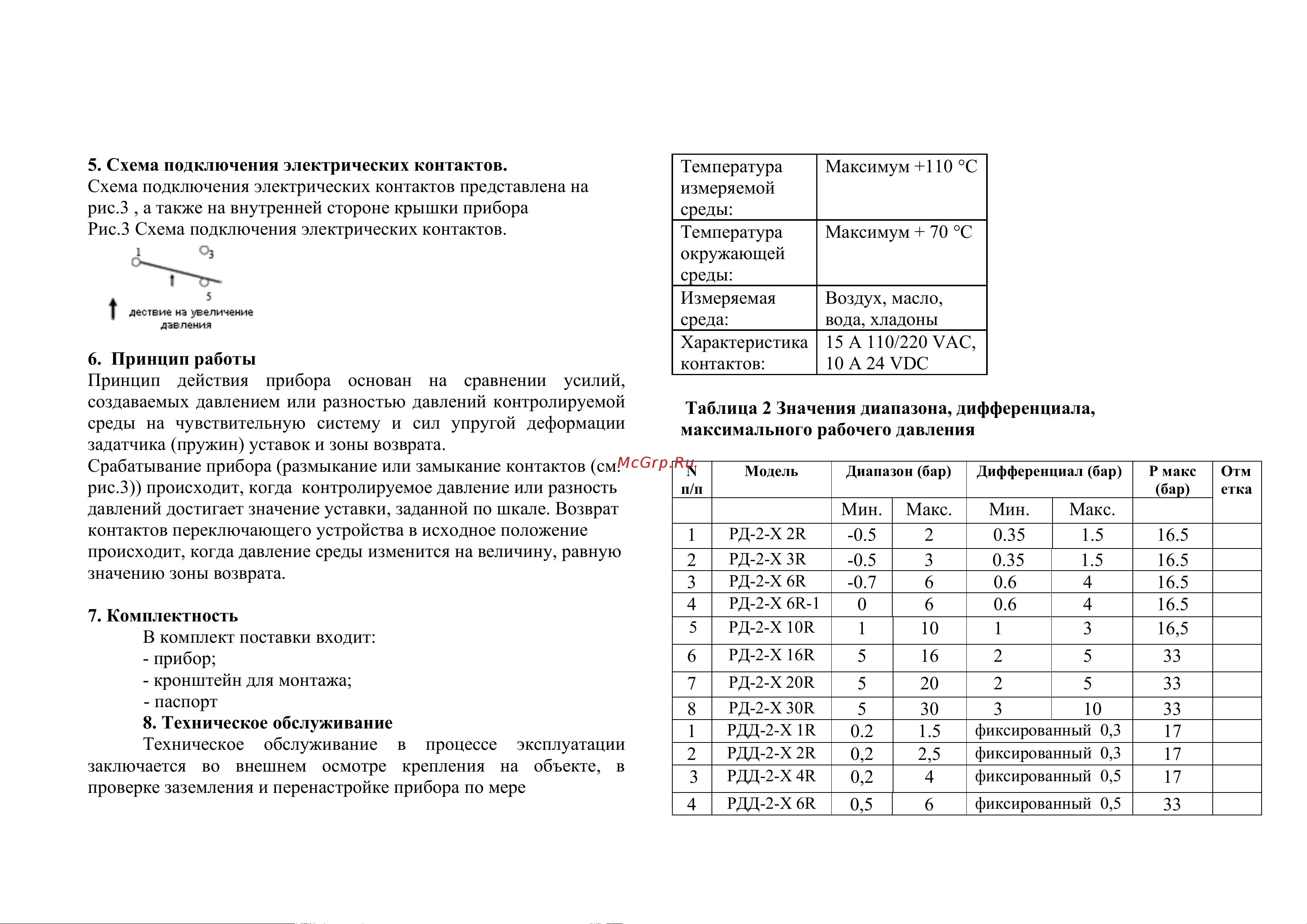

5. Схема подключения электрических контактов.
Схема подключения электрических контактов представлена на
рис.3 , а также на внутренней стороне крышки прибора
Рис.3 Схема подключения электрических контактов.
6. Принцип работы
Принцип действия прибора основан на сравнении усилий,
создаваемых давлением или разностью давлений контролируемой
среды на чувствительную систему и сил упругой деформации
задатчика (пружин) уставок и зоны возврата.
Срабатывание прибора (размыкание или замыкание контактов (см.
рис.3)) происходит, когда контролируемое давление или разность
давлений достигает значение уставки, заданной по шкале. Возврат
контактов переключающего устройства в исходное положение
происходит, когда давление среды изменится на величину, равную
значению зоны возврата.
7. Комплектность
В комплект поставки входит:
- прибор;
- кронштейн для монтажа;
- паспорт
8. Техническое обслуживание
Техническое обслуживание в процессе эксплуатации
заключается во внешнем осмотре крепления на объекте, в
проверке заземления и перенастройке прибора по мере
Температура
измеряемой
среды:
Максимум +110 °С
Температура
окружающей
среды:
Максимум + 70 °С
Измеряемая
среда:
Воздух, масло,
вода, хладоны
Характеристика
контактов:
15 А 110/220 VAC,
10 A 24 VDC
Таблица 2 Значения диапазона, дифференциала,
максимального рабочего давления
N
п/п
Модель
Диапазон (бар)
Дифференциал (бар)
P макс
(бар)
Мин.
Макс.
Мин.
Макс.
1
РД-2-X 2R
-0.5
2
0.35
1.5
16.5
2
РД-2-X 3R
-0.5
3
0.35
1.5
16.5
3
РД-2-X 6R
-0.7
6
0.6
4
16.5
4
РД-2-X 6R-1
0
6
0.6
4
16.5
5
РД-2-X 10R
1
10
1
3
16,5
6
РД-2-X 16R
5
16
2
5
33
7
РД-2-X 20R
5
20
2
5
33
8
РД-2-X 30R
5
30
3
10
33
1
РДД-2-Х 1R
0.2
1.5
фиксированный 0,3
17
2
РДД-2-Х 2R
0,2
2,5
фиксированный 0,3
17
3
РДД-2-Х 4R
0,2
4
фиксированный 0,5
17
4
РДД-2-Х 6R
0,5
6
фиксированный 0,5
33
