ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

4. Указания по монтажу и электроподключениям

4.1. Реле давления присоединяется к нагнетательной линии насоса (между

насосом и первым водопотребляющим прибором)

4.2. Все электромонтажные работы должны

выполняться в соответствии с требованиями

«Правил технической эксплуатации

электроустановок потребителей» и «Правил

техники безопасности при эксплуатации

электроустановок потребителей».

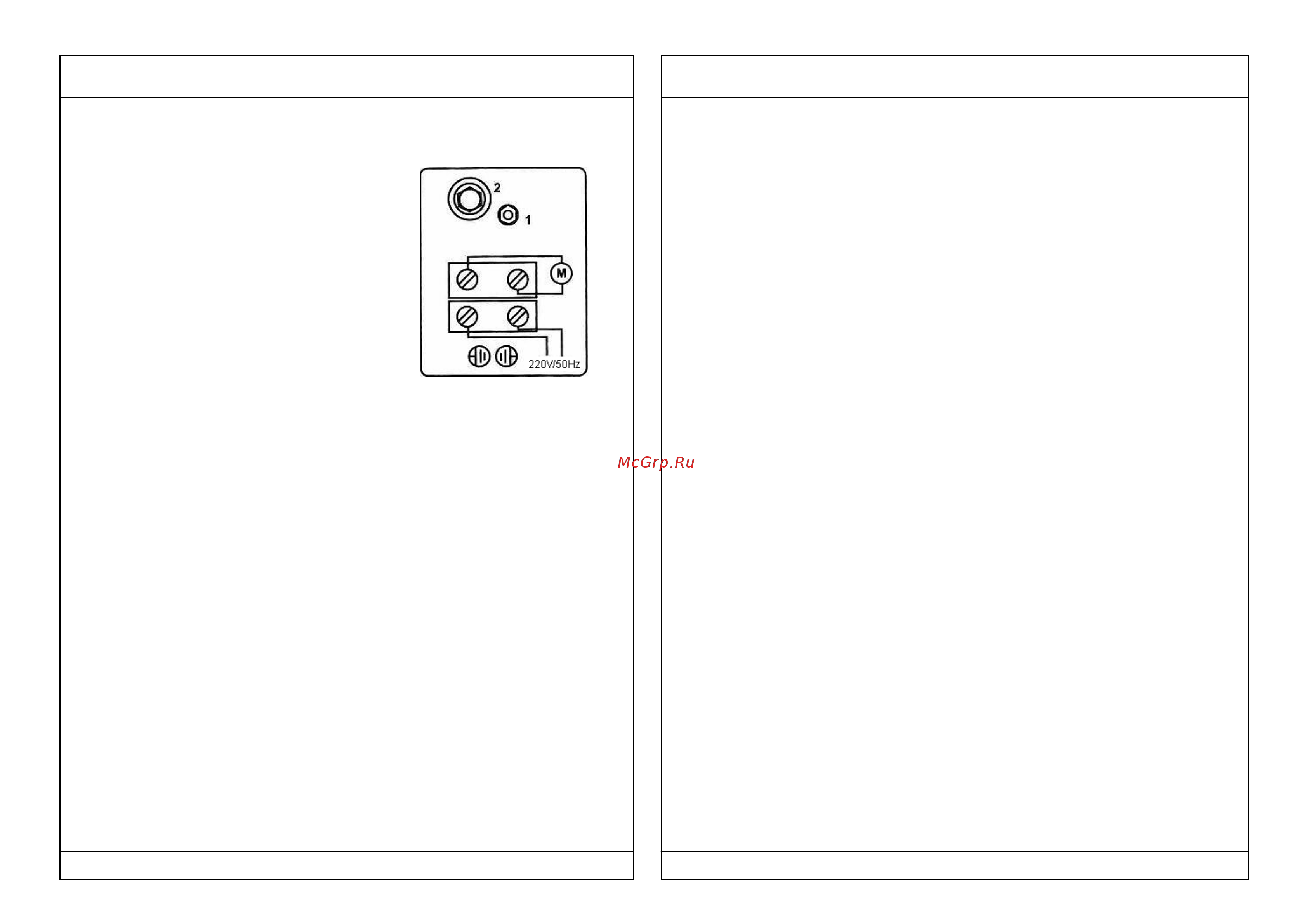

4.3. Подключение проводов к реле давления

следует производить в соответствии с

приведенной схемой. При подключении насоса

с трёхфазным питанием, или однофазного

насоса с коммутируемым током свыше 10А,

насос следует подключать к реле давления

через магнитный пускатель.

4.4. Подключение реле к заземляющему проводнику обязательно.

5. Настройка реле

5.1. Реле поставляется с настроенным давлением включения 2,1 бар и

давлением выключения 3,5 бар.

5.2. Прежде, чем приступить к настройке, снимите с реле пластиковую

крышку, зафиксированную винтом.

5.3. При наличии в системе мембранного бака, перед настройкой реле,

проверьте давление в этом баке при отключенном насосе.

5.4. Для настройки реле в системе на нагнетательном трубопроводе насоса

должен быть установлен манометр.

5.5. Давление включения (минимальное давление) регулируется гайкой

2(большая пружина). Для увеличения давления включения гайка

закручивается по часовой стрелке. При этом, давление выключения повысится

на величину настроечного значения перепада давлений (заводская настройка

перепада давлений (3,5-2,1=1,4 бар).

5.6. Перепад давлений между давлением включения и выключения (дельта)

настраивается путём вращения гайки 1(малая пружина). Вращение гайки по

часовой стрелке увеличивает значение перепада давлений.

6. Указания по эксплуатации и техническому обслуживанию

6.1.Изделие должно эксплуатироваться при режимах, изложенных в таблице

технических характеристик.

6.2. Один раз год следует подтягивать винты на клеммах электросоединений.

6.3. Запрещается работа реле при открытой крышке.

6.4. Не допускайте замораживания воды в системе.

7.Условия хранения и транспортировки

7.1 В соответствии с ГОСТ 19433-88 изделия не относятся к категории

опасных грузов, что допускает их перевозку любым видом транспорта в

соответствии с правилами перевозки грузов, действующими на данном виде

транспорта.

7.2.Изделия должны храниться в упаковке предприятия – изготовителя по

условиям хранения 3 по ГОСТ 15150-69.

7.3.Транспортировка изделий должна осуществляться в соответствии с

условиями 5 по ГОСТ 15150-69.

8. Утилизация

8.1.Утилизация изделия (переплавка, захоронение, перепродажа)

производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-

Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от

24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах

производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране

окружающей среды» (с изменениями и дополнениями), а также другими

российскими и региональными нормами, актами, правилами,

распоряжениями и пр., принятыми во использование указанных законов.

8.2. Содержание благородных металлов: нет

9.Гарантийные обязательства

9.1.Изготовитель гарантирует соответствие изделия требованиям

безопасности, при условии соблюдения потребителем правил использования,

транспортировки, хранения, монтажа и эксплуатации.

9.2.Гарантия распространяется на все дефекты, возникшие по вине завода-

изготовителя.

9.3.Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания,

эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам

изделия;

- наличия повреждений, вызванных пожаром, стихией, форс -

мажорными обстоятельствами;

- повреждений, вызванных неправильными действиями потребителя;

- наличия следов постороннего вмешательства в конструкцию

изделия.

9.4.Производитель оставляет за собой право внесения изменений в

конструкцию, улучшающие качество изделия при сохранении основных

эксплуатационных характеристик.
