6. Сильфон

7. Присоединительный штуцер

8. Клеммная панель

9. Клемма

10. Заземление

11. Кабельный вход

12. Омегообразная пружина

13. Стопорный винт

При номинальном давлении выше значения уставки у прибора замкнуты контакты 1 и 4 (Рис.3.2.). При

снижении давления до значения равному значению уставки минус значение дифференциала,

происходит размыкание контактов 1 – 4 и замыкание контактов 1 – 2. При дальнейшем повышении

давления до значения уставки происходит обратное переключение с 2 на 4 клемму.

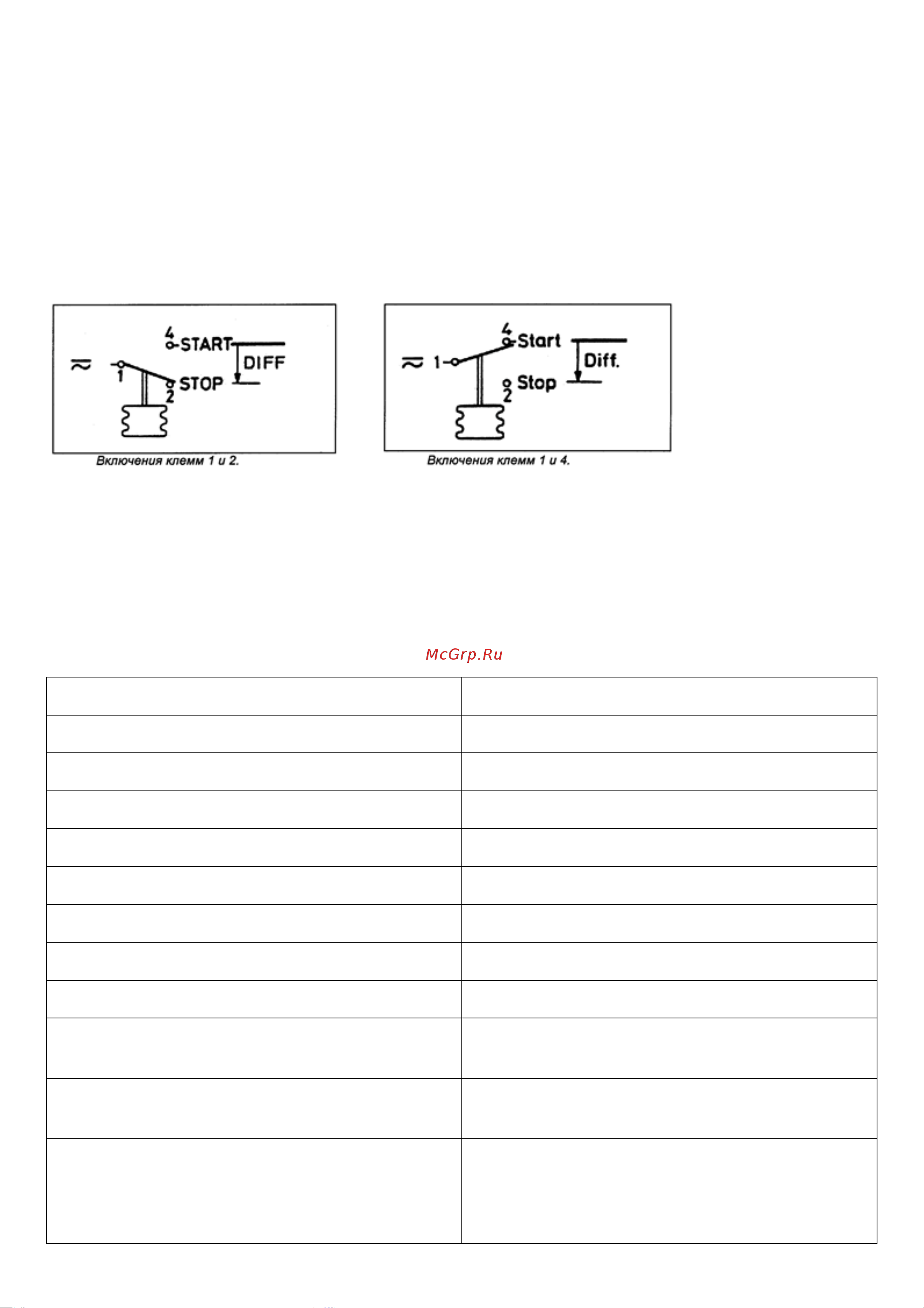

Рис. 3.2

3.2. Маркировка и упаковка

На корпусе нанесена следующая информация: товарный знак производителя, тип реле давления, код

для заказа, дата изготовления, диапазона настройки уставки, диапазона настройки дифференциала,

размера технологического присоединения, типа сброса.

На упаковочной коробке расположена наклейка с указанием названия реле давления, кода для заказа,

диапазона настройки уставки, диапазона настройки дифференциала, размера технологического

присоединения, типа сброса.

3.3. Технические характеристики

Диапазон настройки уставки, бар -0.2 – 7,5

Дифференциал, бар 0,7 – 4

Сброс Автоматический

Максимальное рабочее давление PB, бар 17

Тип чувствительного элемента сильфон

Технологическое присоединение G ½

Температура окружающей среды, °С -40°C … +65°C (на короткий период до +80°C)

Температура рабочей среды, °С -20°C … +120°C

Сухой перикидной контакт типа SPDT

Максимальная допустимая электрическая нагрузка

на контактную группу

AC-1 16А, 400В, AC-3 16А, 400В, DC-3 12Вт, 220В

Кабельный ввод Уплотняемый ввод для кабелей диаметром 6 - 14

мм

Класс защиты IP 30 при монтаже на плоскую поверхность и

закрытых неиспользуемых отверстий, IP 44 при

соблюдении условий для IP 30 и установке

верхней крышки
