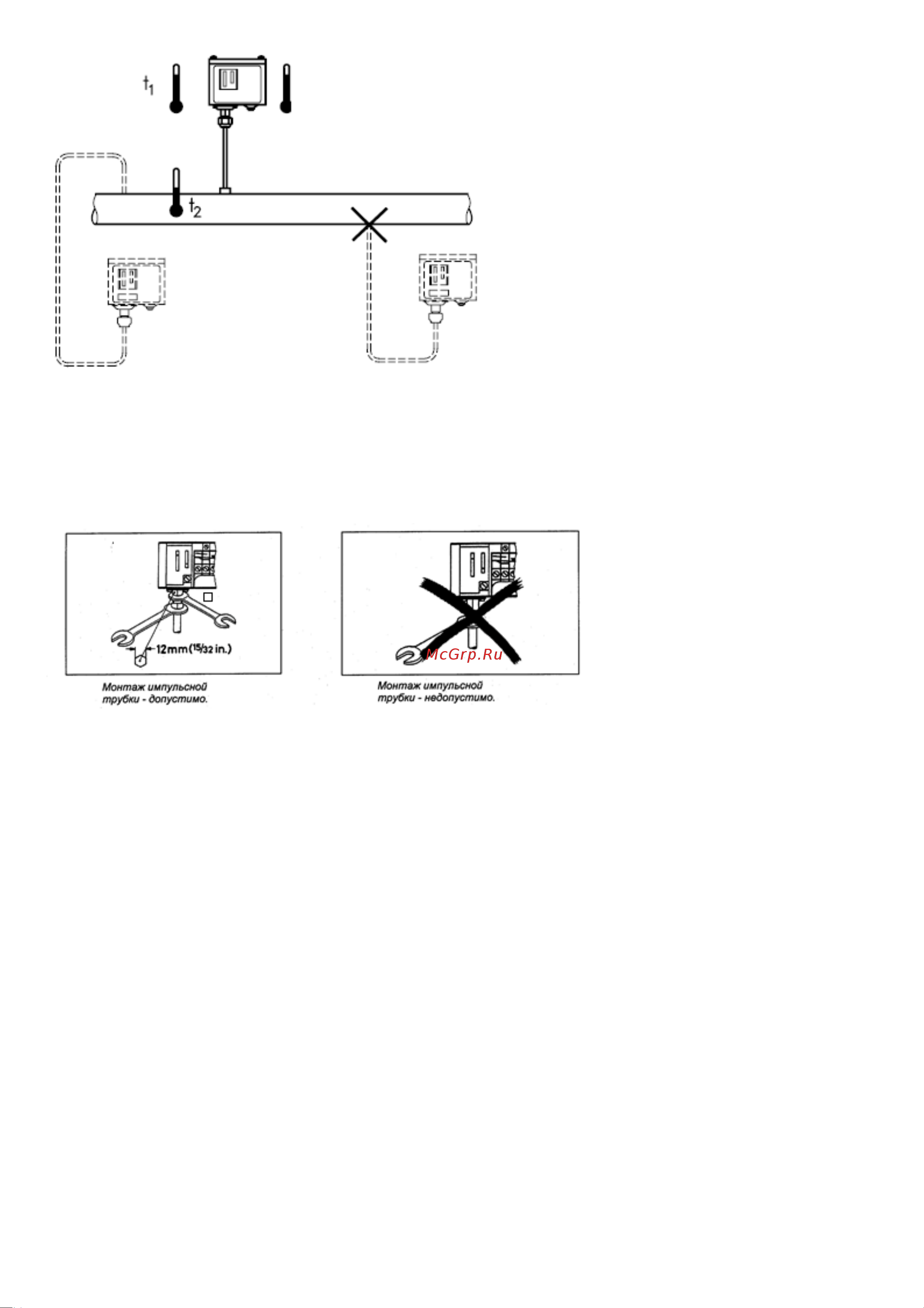

Рис.4.4.1.

4.4.2. Монтаж KPI в импульсную линию можно осуществлять при вертикальном и горизонтальном

положениях штуцера. Не рекомендуется устанавливать реле давления в положении, при котором

корпус реле находится внизу, а штуцер вверху, т.к. это может привести к попаданию влаги в корпус

реле и засорению сильфона.

4.4.3. Не допускается присоединение импульсной трубки с помощью одного гаечного ключа.

Рис.4.4.3.

4.4.4. Рекомендуется установка реле давления в шаровой кран для удобства монтажа и демонтажа

(отключения) при необходимости;

4.4.5. При испытании давлением (опрессовке) смонтированных труб и соединений системы отопления

и водоснабжения реле давления должно быть отключено от данной линии путём перекрытия шарового

крана.

4.5. Наладка и испытания

Не требуются.

4.6. Пуск (опробование)

Не требуется.

4.7. Регулирование

Установка давления уставки:

- ослабьте стопорный винт 13 на крышке прибора (см. рис.3.1);

- поверните с помощью крестовой отвертки настроечного шпинделя 1;

- установите необходимое давление по шкале «range» на лицевой части прибора, при котором контакты

1-2 будут размыкаться;

- после установки заверните до упора стопорный винт 13.

Установка дифференциала:

-ослабьте стопорный винт 13 на крышке прибора (см. рис.3.1);

-поверните с помощью крестовой отвертки винт настроечного шпинделя дифференциала 2;

-по шкале «diff» на лицевой части прибора установите необходимое значение;

-после установки закрутите до упора стопорный винт 13.

4.8. Комплексная проверка

4.8.1. Подключите прибор к трубопроводу, открыв шаровой кран на импульсной линии.

4.8.2. Создайте требуемое давление в импульсной линии (необходимо наличие манометра на

трубопроводе).

4.8.3. При достижении установленного давления (шкала range) замыкаются контакты 1 и 4.

Зафиксируйте показания манометра при срабатывании реле давления. Если полученный результат
