Предприятие изготовитель оставляет за собой право

вносить конструктивные изменения, без уведомления

потребителя, с целью улучшения качества и не влияющие

на технические характеристики и работу изделия.

- изделия, бывшие в негарантийном ремонте;

Транспортировка изделия может осуществляться любым

видом з а к р ы т о го т р а н с п о рта, обеспеч и в а ю щ и м

сохранение упакованных изделий от механических

воздействий и воздействий атмосферных осадков.

Хранение изделия должно осуществляться в упаковке

производителя в закрытых помещениях с естественной

вентиляцией при температуре окружающего воздуха от

минус 50° до плюс 50 °С и относительной влажности не

более 80 % при температуре +25 °С.

Условия реализации и утилизации

Условия транспортировки и хранения

Изделия реализуются через дилерскую сеть предприятия.

-изделия, им еющие повреждени я механическ ого

характера;

В гарантийный ремонт не принимаются:

- изделия, предъявленные без паспорта предприятия;

-изделия, имеющие повреждения голографической

наклейки;

Утилизировать как электронную технику.

При повторном нажатии произойдет включение реле

согласно предшествующему состоянию, в котором оно

находилось до выключения.

Панель управления и индикация

Функция D

Цикл работы реле завершен, последующее нажатие

включит реле как при первом нажатии.

Особенностью функции D является возможность

поочередного управления двумя нагрузками. Включается

либо нагрузка Rн 1, либо нагрузка Rн 2. Одновременное

включение двух нагрузок исключено. Выключение нагрузки

о с у щ е с т в л я ет с я п у т е м у д е р ж и в а н и я к л а в и ш и

выключателя в нажатом состоянии более 2 секунд, либо в

случае п ревышения паузы между наж атиями на

выключатель более чем на 5 секунд.

Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2

выключена.

Второе нажатие (временная задержка между первым и

вторым нажатием не превышает 5 секунд): нагрузка Rн 1

выключена, нагрузка Rн 2 включена.

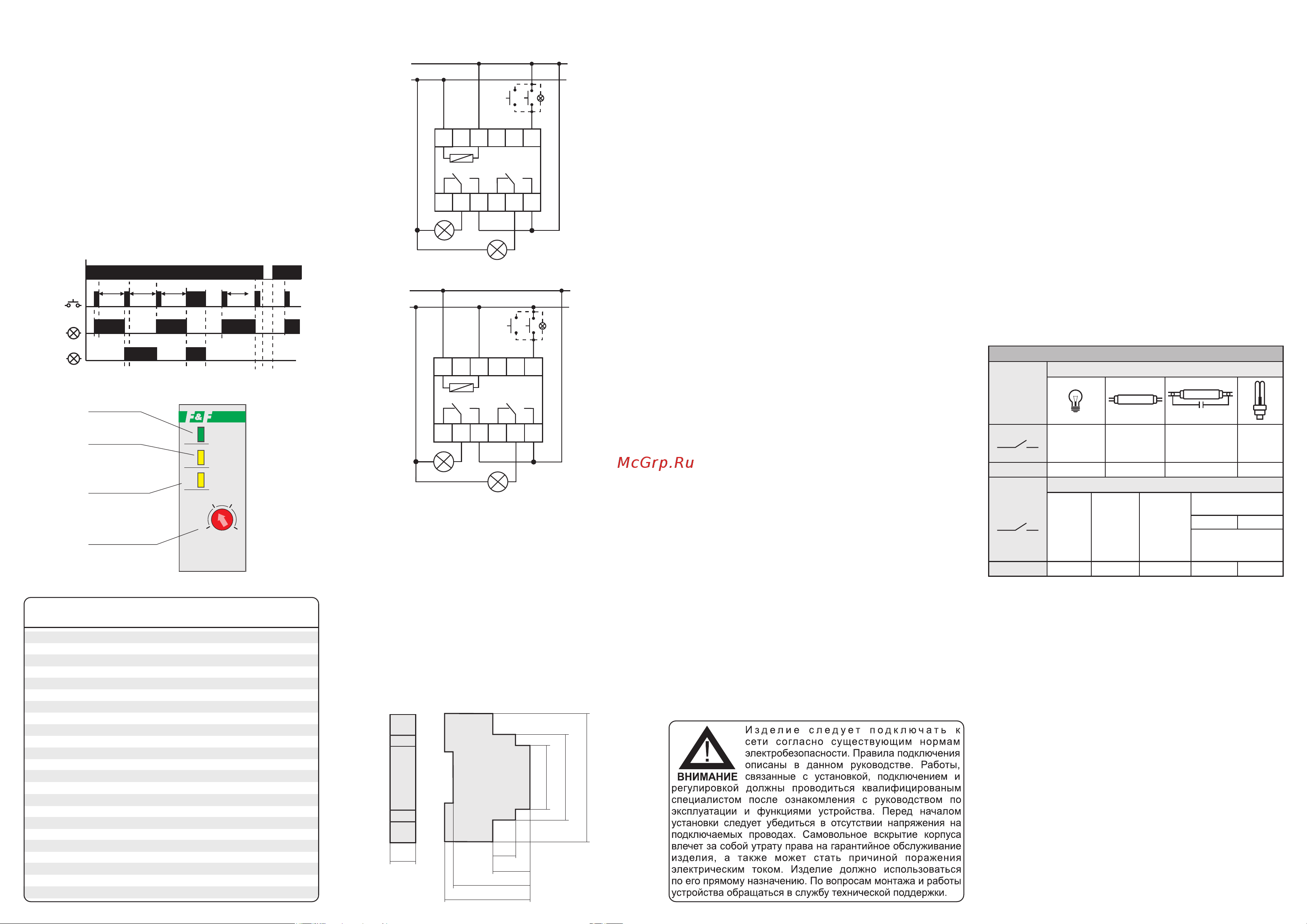

Схема подключения с управлением от фазы (L):

Схема подключения

Схема подключения с управлением от нейтрали (N):

4. Параллельно соединенные выключатели кнопочного типа

подключить к клемме 6 и фазному проводу L.

6. Воротком, установленном на лицевой панели реле,

установить требуемую функцию работы.

Размеры корпуса

1. Отключить напряжение питания.

3. Подключить провода питания в зависимости от типа

управления, например, управление от фазы L: фазовый

провод L к клемме 3, клеммам 9 и 12, нейтральный провод N к

клемме 1.

Подключение

5. Нагрузку Rн2 подключить к клемме 8 и нейтральному

проводу N. Нагрузку R н1 подключить к клемме 11 и

нейтральному проводу N.

7. Включить питание и проверить работу реле.

2. Реле установить в монтажной коробке.

Гарантийный срок эксплуатации изделия – 24 месяца с

даты продажи.

При подключении реле необходимо следовать схеме

подключения.

При отсутствии даты продажи гарантийный срок

исчисляется с даты изготовления

Реле дол ж но устана вливаться и о бслужив аться

квалифицированным персоналом.

Перед установкой необходимо убедиться в отсутствии

внешних повреждений устройства.

Не устанавливайте реле без защиты в местах где возможно

попадания воды или солнечных лучей.

Гарантийные обязательства

Срок службы – 10 лет.

Изделие, имеющее внешние механические повреждения,

эксплуатировать запрещено.

СООО «Евроавтоматика ФиФ» гарантирует ремонт или

замену вышедшего из строя изделия при соблюдении

правил эксплуатации и отсутствии механических

повреждений.

При техническом обслуживании изделия необходимо

соблюдать «Правила техники безопасности и технической

эксплуатации электроустановок потребителей».

Климатическое исполнение УХЛ4, диапазон рабочих

температур от -25...+50 °С, относительная влажность

воздуха до 80 % при 25 °С. Рабочее положение в

пространстве – произвольное. Высота над уровнем моря

до 2000м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу

реле, а также агрессивных газов и паров в концентрациях,

разрушающих металлы и изоляцию.

По устойчивости к перенапряжениям и электромагнитным

помехам устройство соответствует ГОСТ IEC 60730-1.

При обнаружении видимых внешних повреждений корпуса

изделия дальнейшая его эксплуатация запрещена.

Требование безопасности

Эксплуатация изделия должна осуществляться в

соответствии с требованиями, изложенными в руководстве

по эксплуатации.

Условия эксплуатации

Обслуживание

Перед отправкой на ремонт, изделие должно быть

упаковано в заводскую или другую упаковку, исключающую

механические повреждения.

Гарантийное обслуживание выполняется производителем

изделия. Послегарантийное обслуживание изделия

выполняется производителем по действующим тарифам.

Напряжение питания, В

Максимальный коммутируемый ток, А

Максимальная мощность нагрузки

Контакт

Напряжение управления, В

Ток управления, мА

Память состояния контактов

Индикация включения питания

Индикация включения нагрузки

Потребляемая мощность, Вт

Диапазон рабочих температур, С

Степень защиты

Коммутационная износостойкость, цикл

Степень загрязнения среды

Категория перенапряжения

Подключение

Момент затяжки винтового соединения, Hм

Тип корпуса

Габариты (ШхВхГ), мм

Масса, кг

Монтаж

Код ETIM

Артикул

165...265 AC

2x16 AС-1

см. табл.1

2 NO/NC

185...265 AC

нет

зеленый светодиод

желтый светодиод

-25...+50

IP20

>10

III

винтовые зажимы 2,5 мм

0,4

18х90х65

0,079

на DIN- рейке 35 мм

EC000188

EA01.005.012

Технические характеристики

31,5

16,5

Rн1

Rн2

S1...Sn

Rн2

Rн1

S1...Sn

BIS-419

FUNC

Индикация

питания

Индикация

включения

секции R1

Индикация

включения

секции R2

Переключатель

функций

A D

В С

S1...Sn

Rн1

Rн2

<5 с

>2 с

>5 с

Мощность нагрузки

Ток

контактов

реле

Категория применения

DC-1АC-15АC-3

Накаливания,

галогенные,

электронагре-

ватели

Люминес-

центные

Люминесцентные

скомпенсирован-

ные

ЭСЛ, LED

лампы с

ЭПРА

Электро-

двигатели

Катушки

контакторов

Безиндуктивная

нагрузка

постоянного тока

24V

230V

АC-1

Активная

нагрузка

7мкФ

0,35А

750VA

2000W 1000W 750W

500W

0,9kW

16A

16А

4000VA

Таблица 1
