КОМПЛЕКТ ПОСТАВКИ

Наименование

Количество

Релейный модуль DС302

1 шт.

Руководство по эксплуатации

1 экз.

Тара упаковочная

1 шт.

УСТРОЙСТВО И РАБОТА МОДУЛЯ

Модуль имеет в своем составе реле с переключающими контактами. Контакты реле модуля

обеспечивают гальваническую развязку от управляющего сигнала, при этом полярность

подключения и род тока (постоянный или переменный) значения не имеют.

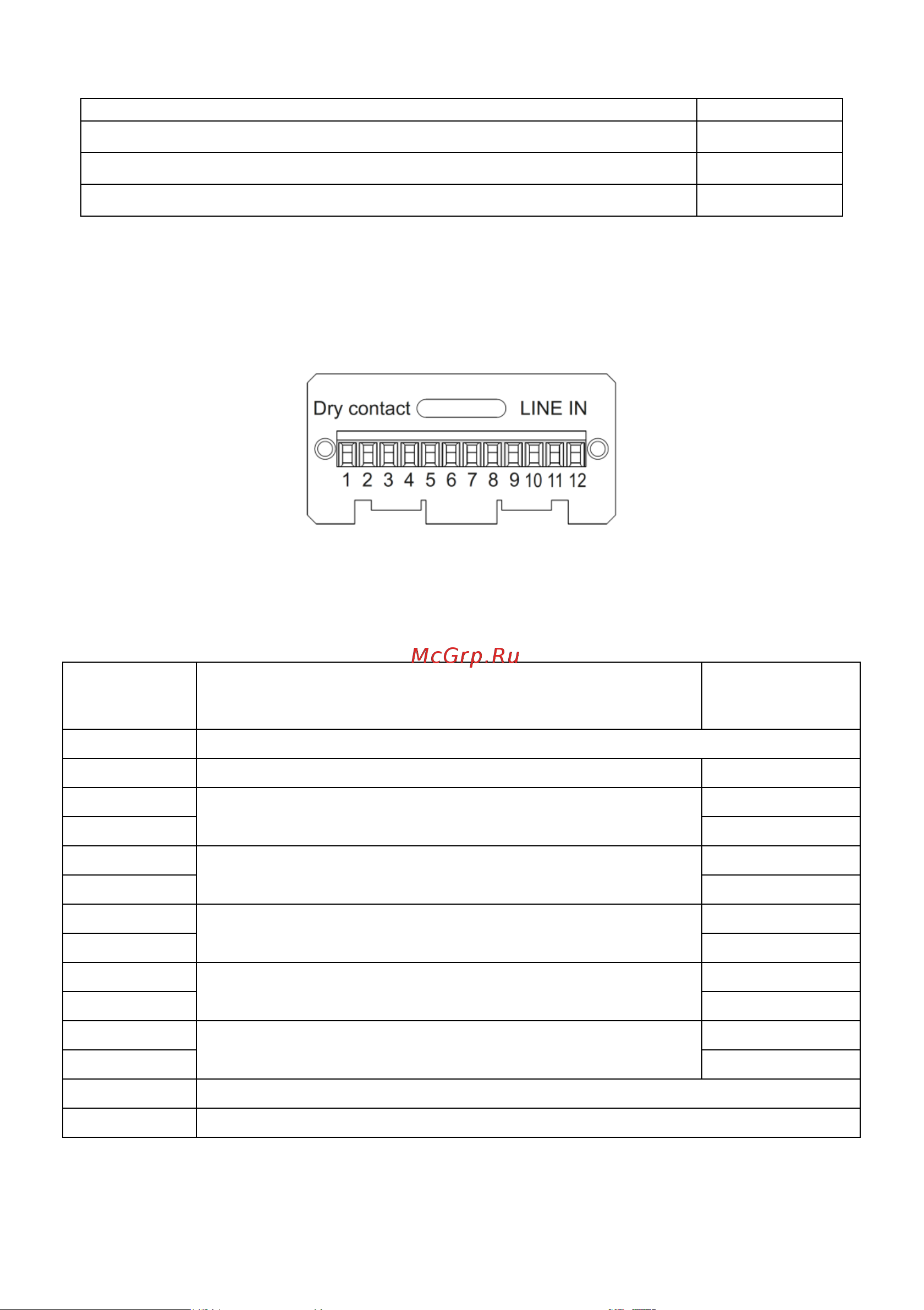

Рисунок 1 — Общий вид передней панели модуля.

Описание клемм подключения модуля приведено в таблице 2. Маркировка функционального

назначения клемм нанесена также на обратной стороне платы модуля.

Таблица 2

Обозначение

клеммы

подключения

Функциональное назначение

Вид контакта

реле

Общий источника питания

ИБП включен

NС

Авария электросети

Низкий уровень заряда аккумуляторной батареи

Предупреждение ИБП

ИБП в режиме «БАЙПАС»

Неисправность ИБП

CN4-1

Дистанционная перезагрузка ИБП (вход)

CN4-2

Общий (GND)

Примечание: NO – нормально—открытый (замыкающий) контакт;

NC – нормально—закрытый (размыкающий) контакт.
