E3YM400VSY20

www.tele-power-net.ru

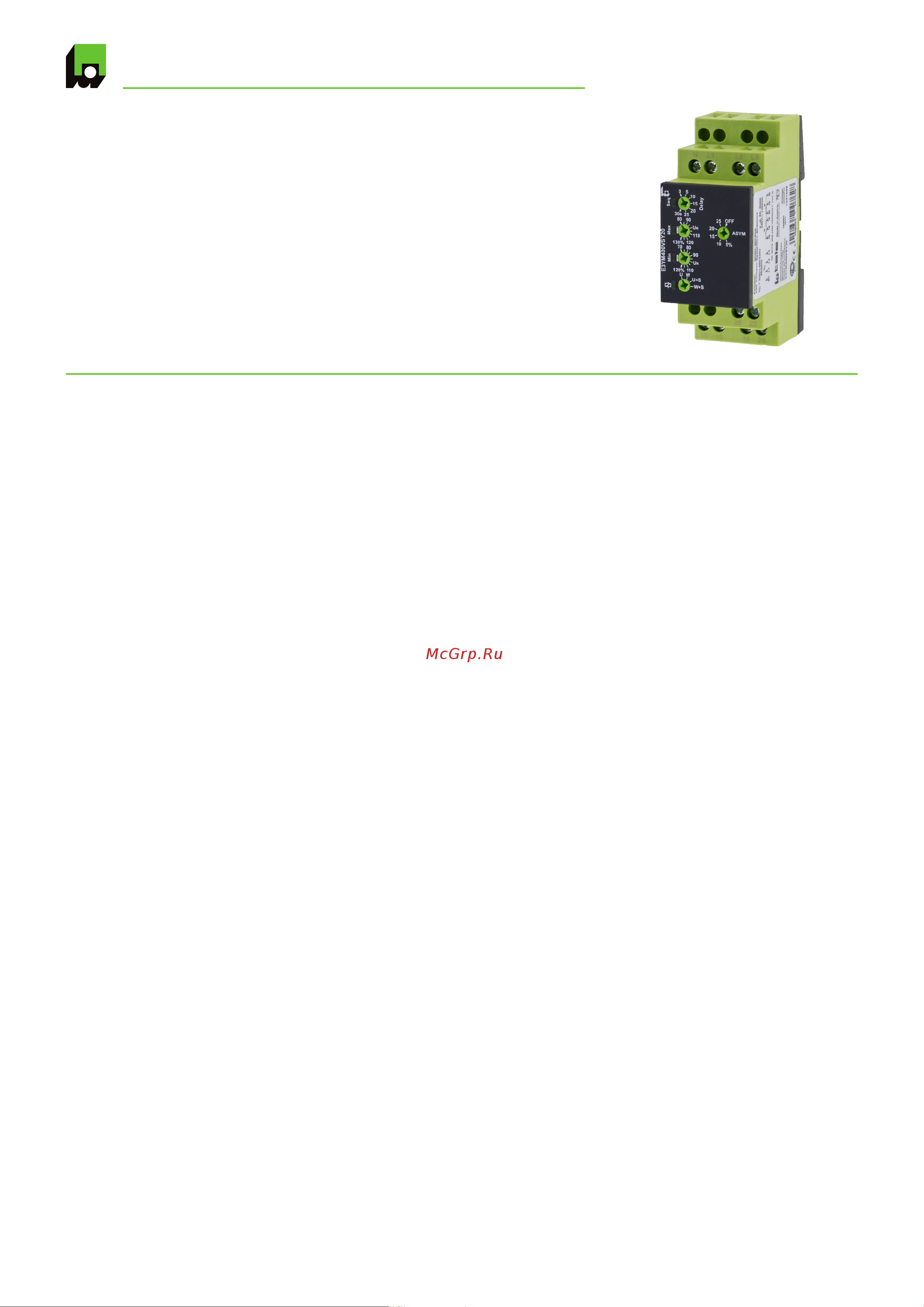

Реле контроля фаз в 3- и 1-фазных сетях

Реле контроля фаз серии ENYA

Многофункциональное

Контроль на обрыв фаз и асимметрии

Подключаемый контроль чередования фаз

Необязательное подключение нейтрали

2 переключающих контакта

Ширина 35 мм

Модульное исполнение

Техническая информация

Функции

Контроль напряжения в 3-фазных и 1-фазных сетях с регулируемыми

пороговыми значениями, регулируемой задержкой отключения,

контролем чередования фаз, на обрыв фазы, регулируемый контроль

асимметрии и следующими функциями, которые выбираются с помощью

поворотного переключателя:

UNDER

UNDER+SEQ

WIN

WIN+SEQ

Контроль напряжения на понижение

Контроль напряжения на понижение и контроль

чередования фаз

Контроль в диапазоне между Min и Max

Контроль в диапазоне между Min и Max и контроль

чередования фаз

2. Диапазоны выдержек времени

Настраиваемый диапазон

-Задержка включения:

Задержка срабатывания: 0s 30s

Индикаторы

Красный LED ON/OFF:

Красный LED мигает:

Желтый LED ON/OFF:

индикация отказа по соответствующему

порогу

индикация отсчета времени срабатывания

по соответствующему порогу

индикация состояния релейного выхода

4. Механическое исполнение

Самозатухающий корпус, степень защиты IP40

Монтаж на DIN-рейку TS 35 в соответствии с EN 60715

Монтажное положение: любое

Ударозащищенные клеммы согласно VBG 4 (PZ1), степень

защиты IP20

Момент затяжки: max. 1Nm

Поперечное сечение кабеля:

1 x 0.5 - 2.5mm² для много-/одножильного кабеля

1 x 4mm² для одножильного кабеля

2 x 0.5 - 1.5mm² для много-/одножильного кабеля

2 x 2.5mm² для гибкого одножильного кабеля

5. Входная цепь

Напряжение питания:

Клеммы:

Ном. напряжение U

(= измяреямому напряжению)

(N)-L1-L2-L3

см. таблицу для заказа или

информацию на устройстве

-30% .. +30% от U

11VA (1.2W)

AC 48 ... 63Hz

100%

500ms

>20% напряжения питания

III (согласно IEC 60664-1)

4kV

Допустимое отклонение:

потребляемая мощность:

Номинальная частота:

Рабочий цикл:

Время сброса:

Время ожидания:

Напряжение отпускания:

Категория перенапряжения

Номинальное перенапряжение:

6. Выходная цепь

2 сухих переключающих контакта

Номинальное напряжение:

Коммутационная способность:

Предохранитель:

Механическая долговечность:

Электрическая долговечность:

Частота переключений:

250V AC

1250VA (5A / 250V AC)

5A быстродействующий

20 x 10

операций

2 x 10

операций при 1000VA

резистивной нагрузки

max. 6/min при 1000VA резистивной

нагрузки IEC 60947-5-1)

Категория перенапряжения:

Номинальное перенапряжение:

III (согласно IEC 60664-1)

4kV

7. Цепь измерения

Контролируемая сеть:

Измеряемое напряжение:

Клеммы:

Перегрузочная способность:

Входное сопротивление:

Пороги переключения:

Max:

Min:

Асимметрия:

3(N)~,

синус, 48 ... 63Hz

(= напряжению питания)

(N)-L1-L2-L3

определяется допуском, указанным

для напряжения питания

80% ...130% U

70% ...120% U

5% ... 25% U

, OFF

Категория перенапряжения:

Номинальное перенапряжение:

III (согласно IEC 60664-1)

4kV

8. Погрешности

Базовая погрешность:

≤5% номинального значения

Погрешность настройки: ≤5% максимального значения шкалы

≤2%

Погрешность повторения:

Влияние напряжения:

Влияние температуры: ≤0,05% /

°C

9. Условия эксплуатации

-25 .. +55°C

Рабочая температура:

Температура хранения:

-25 .. +70°C

Температура транспортировки:

Относительная влажность:

Степень загрязнения:

10. Вес

Индивидуальная упаковка:

15% .. 85%

(в соответствии с IEC 60721-3-3 класс 3K3)

2 (в соответствии с IEC 60664-1)

107g
