E3YM400VSY20
www.tele-power-net.ru

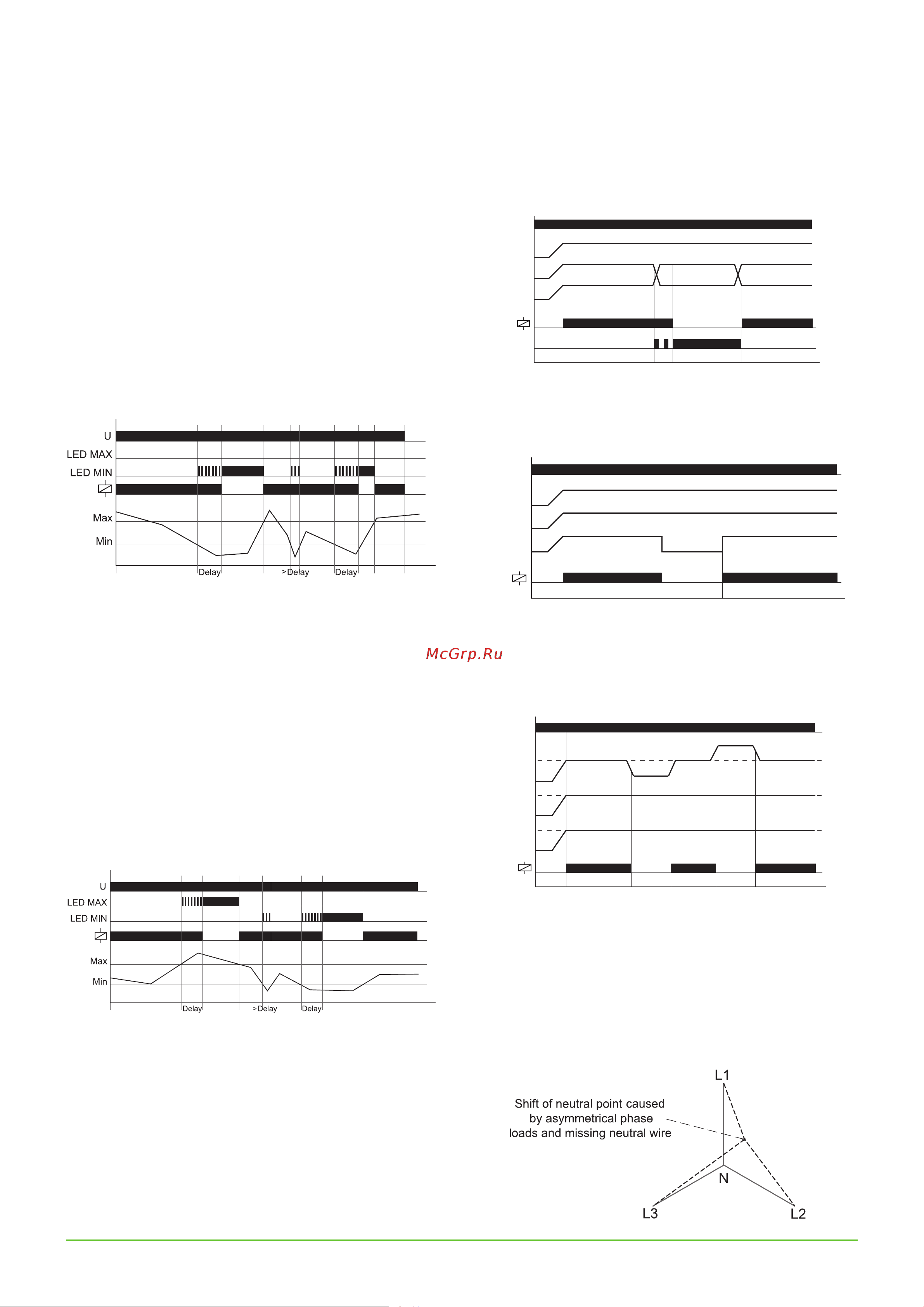

Функции
Для всех функций светодиоды Min и Max попеременно мигают (реле
отключено), когда минимальное значение измеряемого напряжения было
выбрано большим, чем максимальное значение.
Если неисправность уже существует, когда устройство активировано,
выходное реле остается в выключенном положении, а светодиод
соответствующего порога горит.
Устройство включает отдельно каждое фазное напряжение (L-N) и
контролирует его в соответствии с выбранной функцией (UNDER или
WINDOW).
Контроль напряжения на понижение (UNDER, UNDER+SEQ)
Когда измеренное напряжение (напряжение одной из фаз) падает ниже
значения, установленного на регуляторе Min, начинается установленный
интервал задержки срабатывания (Delay) (мигает красный светодиод Min).
По истечении интервала (горит красный светодиод Min) выходное реле R
отключается (желтый светодиод не горит). Выходное реле R снова
включается (горит желтый светодиод), когда измеренное напряжение
(напряжения всех фаз) превышает значение, установленное на регуляторе
Max.
Контроль в заданном диапазоне (WIN, WIN+SEQ)
Выходное реле R включается (горит желтый светодиод), когда
измеренное напряжение (напряжения всех фаз) превышает значение,
установленное на регуляторе Min. Когда измеренное напряжение
(напряжение одной из фаз) превышает значение, установленное на
регуляторе Max, начинается установленный интервал задержки
срабатывания (Delay) (мигает красный светодиод Max). По истечении
интервала (горит красный светодиод Max) выходное реле R
переключается в выключенное положение (желтый светодиод не горит).
Выходное реле снова включается (светится желтый светодиод), когда
измеренное напряжение падает ниже значения, установленного на
регуляторе Max (красный светодиод Max не горит). Когда измеренное
напряжение (одно из фазных) падает ниже значения, установленного на
регуляторе Min, снова начинается установленный интервал задержки
срабатывания (Delay) (мигает красный светодиод Min). По истечении
интервала (горит красный светодиод Min) выходное реле R
переключается в положение ВЫКЛ (желтый светодиод не горит).
Контроль чередования фаз (SEQ)
Контроль последовательности фаз доступен для всех функций.
В однофазной цепи контроль чередования фаз должен быть
отключен. При обнаружении изменения чередования фаз (горит
красный светодиод SEQ) выходное реле R отключается по
истечении установленного интервала задержки срабатывания
(Delay) (желтый светодиод не горит).
LED Seq
L1
L2
L3
U
Delay
Контроль на обрыв фазы
Выходное реле R отключается (желтый светодиод не
горит) при обрыве одной из трех фаз.
U
L1
L2
L3
Контроль асимметрии
Выходное реле R переключается в выключенное положение (желтый
светодиод не горит), когда асимметрия превышает значение,
установленное на регуляторе ASYM. Обратное напряжение
потребителя (например, двигатель, который продолжает работать
только на двух фазах) не влияет на отключение.
U
L1
L2
L3
Обрыв нейтрального провода
Устройство контролирует каждую фазу (L1, L2 и L3) относительно
нейтрального провода N.
Смещение нулевой точки происходит при несимметричной фазной
нагрузке в случае обрыва нулевого провода в линии электропередач.
Если одно из фазных напряжений превышает значение, установленное
в точке срабатывания, начинается установленный интервал задержки
срабатывания (Delay) (мигает красный светодиод Min или Max). По
истечении интервала (горит красный светодиод Min или Max) выходное
реле переключается в выключенное положение (желтый светодиод не
горит).
