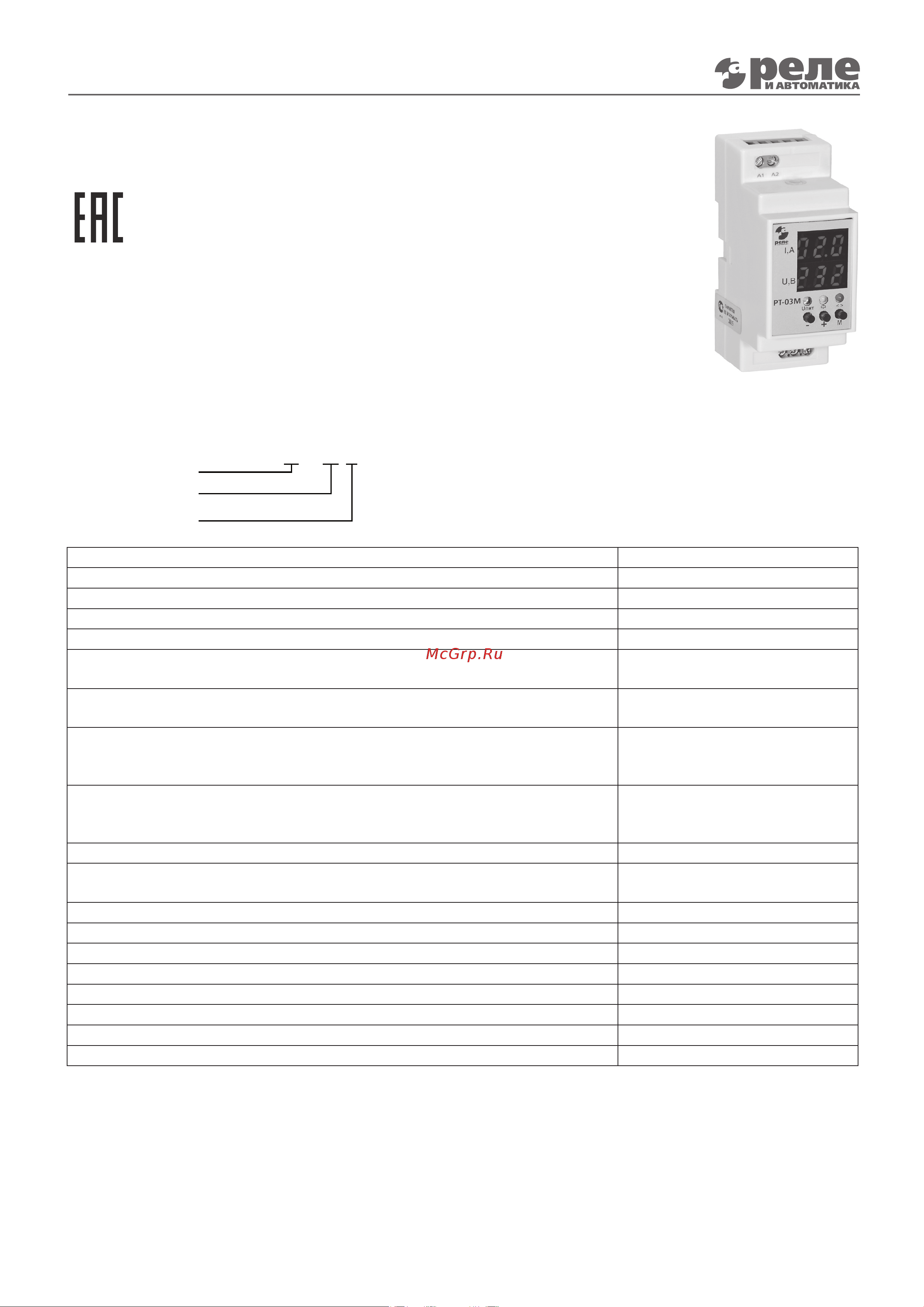

Реле тока РТ-03М
Реле тока Рт-03М
Условия эксплУатации
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушаю-
щем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих
металлы и изоляцию.
Диапазон рабочих температур - от -20°С до +45°С.
Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с
2
. Воз-
действие электромагнитных полей, создаваемых проводом с импульсным током ампли-
тудой до 100А, расположенным на расстоянии не менее 10мм от корпуса.
Степень защиты реле IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку.
технические хаРактеРистики
Напряжение питания реле, В (50/60 Гц), 50…270
Диапазон контролируемых токов, А (50/60 Гц) 0…60
Максимальный допустимый ток, А 60
Диапазон установки максимального тока Imax, А 2…60
Диапазон установки минимального тока Imin, А 0…(Imax-1)
Задержка срабатывания реле при выходе контролируемого тока за установ-
ленный диапазон Imin и Imax, с
0…300
Задержка срабатывания реле при возврате контролируемого тока в уста-
новленный диапазон Imin и Imax, с
0…300
Погрешность измерения тока
в диапазоне 2…60А, не более, %
в диапазоне 0…2А, не более, %
1
5
Дополнительная погрешность измерения тока, не хуже,
при -20…50°С, %
при -40…-20°С, %
1
3
Коэффициент возврата 0,9
Максимальный коммутируемый ток, А, при активной нагрузке, перемен-
ный ток частоты 50Гц 250В, постоянный ток 30В
16
Механическая износостойкость, циклов не менее 1х10
7
Электрическая износостойкость, циклов не менее 1х10
5
Количество и тип контактов 1 переключающий
Диапазон рабочих температур,
0
С -20...+45
Диапазон температур хранения,
0
С -40...+60
Сечение присоединяемых проводников, мм
2
0,14...2,5
Габаритные размеры, мм 36х90х66
Масса, кг, не более 0,12
стРУктУРа Условного обозначения
УстРойство и Работа
Принцип работы реле тока РТ-03М основан на постоянном измерении тока и сравнение его величины с установ-
ленными верхним и нижним допустимыми порогами.
При подаче питания на реле загорается зелёный светодиод, измеряется ток и запускается таймер включения
исполнительного реле; если величина тока находится в пределах от Imin+10% (I-L – на индикаторе) и Imax-
10%(I-H). Это состояние индицируется миганием оранжевого светодиода и отображением оставшегося времени
до включения реле на нижнем цифровом индикаторе. На верхнем индикаторе отображается измеренный ток.
По истечении времени включения (t-1), срабатывает исполнительное реле, загорается оранжевый светодиод. На
нижнем индикаторе будет отображаться напряжение питания реле. Если измеренный ток находится вне диа-
пазона Imin+10%...Imax-10%, светодиод загорается красным цветом, исполнительное реле не включится, и на
нижнем индикаторе будет отображаться напряжение питания реле.
РТ - 03 М
Тип корпуса
Модификация
Реле тока
Реле РТ-03М предназначено для контроля соответствия величины перемен-
ного тока заданному диапазону в схемах релейной защиты и автоматики
электрических систем.
ТУ 27.12.24-007-17114305-2019
общие сведения
(С) 2020.0130 =115
инстРУкция по эксплУатации
