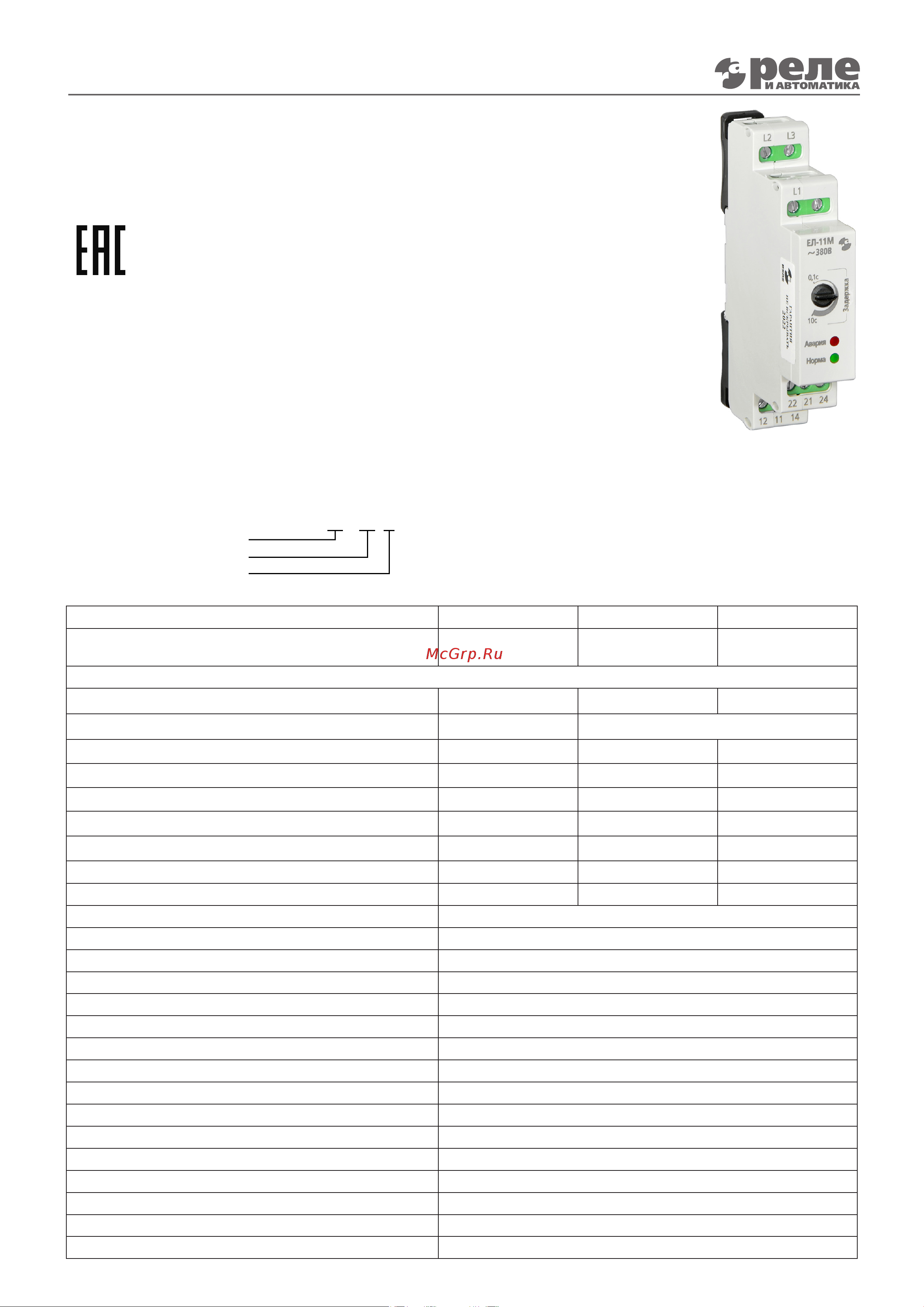

Реле контроля трехфазного напряжения
ЕЛ-11М, ЕЛ-12М, ЕЛ-13М
РЕЛЕ КОНТРОЛЯ ТРЕХФАЗНОГО НАПРЯЖЕНИЯ
ЕЛ-11М, ЕЛ-12М, ЕЛ-13М
ОБЩИЕ СВЕДЕНИЯ
Реле контроля трехфазного напряжения ЕЛ-11М, ЕЛ-12М, ЕЛ-13М предназначе-
ны для использования в схемах автоматического управления для контроля на-
личия и симметрии напряжений. Реле могут также использоваться для контроля
наличия и порядка чередования фаз в системах трехфазного напряжения, защи-
ты от недопустимой асимметрии фазных напряжений и работы на двух фазах:
– источников и преобразователей электрической энергии – реле ЕЛ-11М;
– трехфазных асинхронных двигателей общепромышленных серий мощностью до 100кВт
– реле ЕЛ-12М;
– трехфазных асинхронных реверсивных двигателей и электроприводов мощностью до
75кВт – реле ЕЛ-13М.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м.
Диапазон рабочих температур - от -25°С до +55°С.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушаю-
щем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих ме-
таллы и изоляцию.
Рабочее положение в пространстве – произвольное.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип реле ЕЛ-11М ЕЛ-12М
ЕЛ-13М
Напряжение питания (линейное), В 100, 110, 220,
380, 400
100, 220, 380, 400
220, 380, 400
Срабатывание реле:
при однофазном снижении напряжения
(0.6±0.05)U
фн
(0.7±0.05)U
фн
(0.75±0.05)U
фн
при симметричном снижении фазных напряжений
не менее 0.7 U
фн
не менее 0.5 U
фн
при обрыве одной или двух фаз
срабатывает срабатывает
срабатывает
при обратном порядке чередования фаз
срабатывает срабатывает
не срабатывает
при «слипании» фаз
срабатывает срабатывает
срабатывает
при симметричном повышении напряжения
1.15 U
фн
1.15 U
фн
1.15 U
фн
при однофазном повышении напряжения
1.3 U
фн
1.3 U
фн
1.3 U
фн
Регулировка задержки срабатывания потенциометр потенциометр
нет
Величина задержки срабатывания, с 0,1...10 0,1...10
0,15
Номинальная частота питающей сети, Гц 50
Питание реле от контролируемой 3-фазной сети
Потребляемая мощность, ВА, не более 2
Число и род контактов 2 переключающих
Номинальный ток, А 5
Коммутируемое напряжение 220В 50Гц / 24В пост.
Механическая износостойкость, циклов ВО 10х10
6
Электрическая износостойкость, циклов ВО 1х10
5
Диапазон рабочих температур, °С -25…+55
Диапазон температур хранения, °С -40…+80
Рабочее положение произвольное
Крепление реле на DIN-рейку
Защита IP 40 со стороны лицевой панели
Сечение присоединяемых проводов 2.5мм
2
/с гильзой 1.5мм
2
Габаритные размеры, мм 17.5х90х66
Вес реле, кг 0.1
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ЕЛ - 1X M
Тип корпуса
Модификация
Реле контроля
трехфазного напряжения
ТУ 27.12.24-007-17114305-2019
(С) 2024.0717 =115
