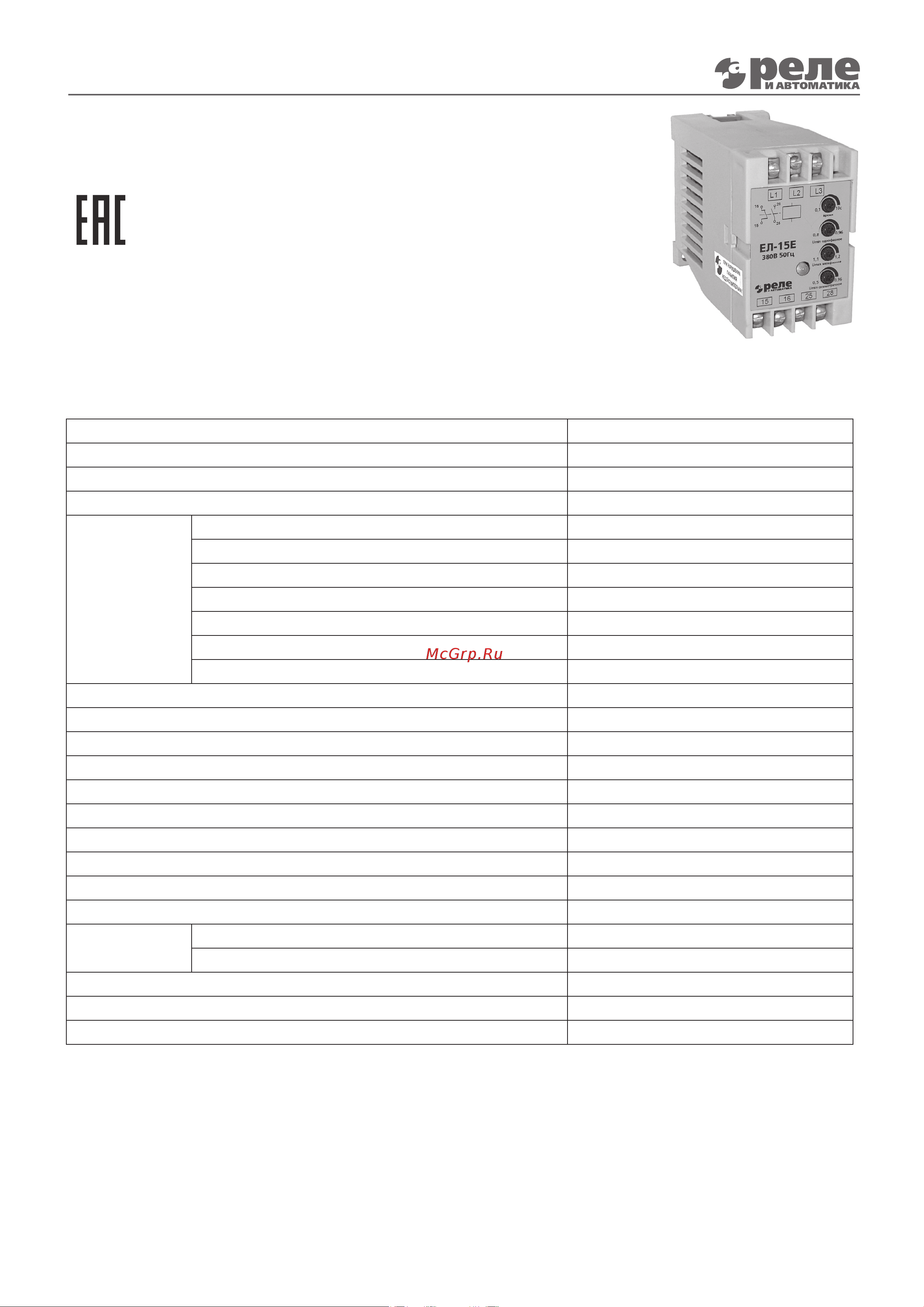

Реле контроля трехфазного напряжения ЕЛ-15Е
Реле контРоля тРехфазного напРяжения ел-15е
ТУ 27.12.24-007-17114305-2019
общие сведения
Реле контроля трехфазного напряжения ЕЛ-15Е предназначено для ис-
пользования в схемах контроля наличия и порядка чередования фаз в
сетях трехфазного напряжения, защиты от недопустимой асимметрии
фазных напряжений и работы на двух фазах:
– источников и преобразователей электрической энергии;
Условия эксплУатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур – от -20°С до +45°С.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Рабочее положение в про-
странстве – произвольное.
технические хаРактеРистики
Контролируемое напряжение, В 380, 400
Питание реле от контролируемой 3–фазной сети
Потребляемая мощность не более 9Вт
Допуск напряжения питания -15…+10%
Срабатывание
реле
при однофазном снижении напряжения (0.6…0.96)U
фн
с выдержкой времени
при симметричном снижении фазных напряжений (0.5…0.94)U
фн
с выдержкой времени
при обрыве одной или двух фаз срабатывает с выдержкой времени
при повышении межфазного напряжения (1.1…1.2)U
фн
без выдержки времени
при обратном порядке чередования фаз срабатывает без выдержки времени
при «слипании» фаз срабатывает без выдержки времени
обрыве трех фаз срабатывает без выдержки времени
Диапазон задержки времени срабатывания 0.1…10с
Число и род контактов 1 замыкающий + 1 размыкающий
Номинальный ток 5А
Коммутируемое напряжение 220В 50Гц / 24В пост.
Механическая износостойкость 5х10
5
циклов ВО
Электрическая износостойкость 1х10
5
циклов ВО
Диапазон рабочих температур -20…+45°С
Диапазон температур хранения -40…+80°С
Рабочее положение произвольное
Крепление реле на DIN-рейку или на плоскость
Степень за-
щиты
реле IP 40
клеммной колодки IP 10
Сечение присоединяемых проводов 2.5мм
2
/с гильзой 1.5мм
2
Габаритные размеры 45х70х100мм
Вес реле, не более 0.25кг
УстРойство и Работа
Отличительными особенностями данного устройства являются:
– Контроль «слипания» фаз;
– Исключение временной задержки на срабатывание при:
a) нарушении порядка чередования фаз;
б) «слипании» фаз;
в) понижении симметричного напряжения ниже 0.4 от Uном.;
г) превышении межфазного напряжения выше установленного порога (от 1.1 до 1.2).
– Контроль снижения симметричного напряжения с возможностью регулировки порога срабатывания
(0.5…0.94) ±2%.
– Контроль повышения межфазного напряжения, с возможностью регулировки порога срабатывания (от 1.1
до 1.2) ±2% без временной задержки.
– Контроль Umin однофазного (разбаланс фаз) с возможностью регулировки (0,96 до 0,8) ±2%.
(С) 2020.0814 =115
– трехфазных асинхронных двигателей общепромышленных серий мощностью
до 100 кВт.
