ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Реле тока РТ-03М



Весь цикл программирования заключается в установке верхнего «I-H», нижнего «I-L» порогов срабатывания,

времени на задержку выключения «t-0» и включения «t-1» исполнительного реле. Первоначально нижнее ток

срабатывания (I-L) установлен равным 1А, верхний ток (I-Н) равным 25А, время (t-0) – 2с и время «t-1» - 2с.

Для изменения указанных величин необходимо войти в меню нажатием кнопки «Меню». На нижнем индикаторе

появится надпись «I-H», на верхнем - величина тока верхнего уровня срабатывания. Кнопками «+» и «-» значе-

ние I-H можно изменить в пределах 2..60А. Повторное нажатие кнопки «Меню» приведет к высвечиванию на

нижнем индикаторе «I-L», а его величина будет отображаться на верхнем индикаторе. Кнопками «+» и «-» его

величину можно менять в диапазоне 0…(Imax-1)А.

После третьего нажатия кнопки «Меню» на индикаторе высветится «t-0». Время задержки выключения испол-

нительного реле можно изменять в пределах 0…300с. После четвертого нажатие кнопки «Меню» на индикаторе

высветится «t-1». Время задержки включения исполнительного реле можно изменять в пределах 0…300с.







Если величину нижнего порога срабатывания установить равно 0А, реле будет отслеживать только верхнее зна-

чение.

После пятого нажатия кнопки «Меню», введенные значения запоминаются. Реле готово к работе.



Если в течение 30с не была нажата ни одна кнопка, реле возвращается к текущим установкам.





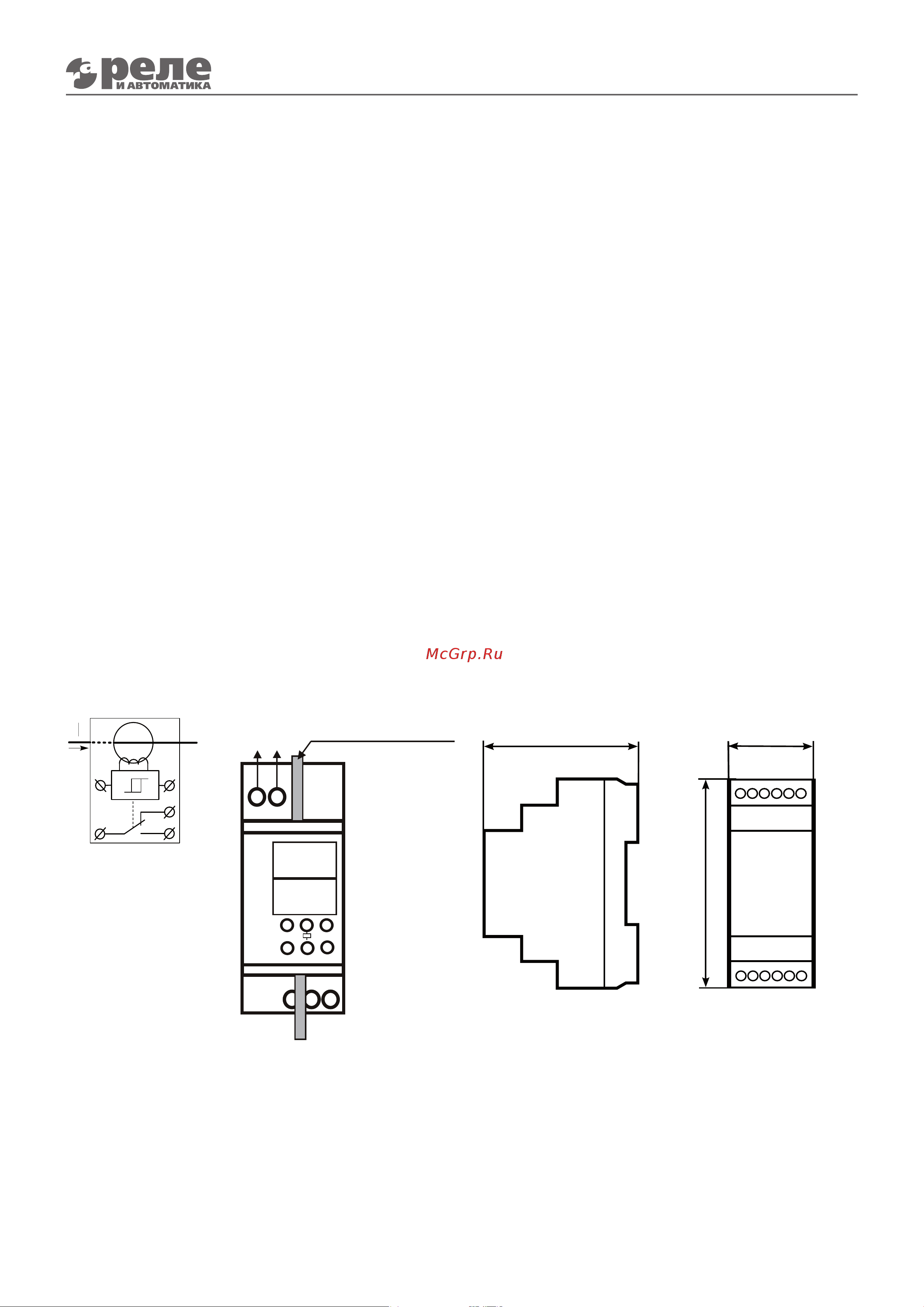

А1

А2

50...270В 50Гц

U,В

I,A

РТ-03М

Провод для измерения тока

Uпит

< >

Если измеряемый ток в процессе работы выйдет за установленный диапазон Imin…Imax, запустится таймер

отключения исполнительного реле (t-0). Оставшееся до выключения время будет отображаться на нижнем

цифровом индикаторе и, при включенном оранжевом светодиоде, будет мигать красный. По истечении этого

времени, исполнительное реле выключится, погаснет оранжевый светодиод, загорится красный. Нижний инди-

катор будет отображать напряжение питания реле.

При изменении тока и вхождении его величины в границы диапазона Imin+10%...Imax-10%, запустится тай-

мер включения исполнительного реле (t-1), остаток времени будет отображаться на нижнем индикаторе. При

включенном красном светодиоде будет мигать оранжевый. По истечении времени включения, сработает ис-

полнительное реле, погаснет красный и загорится оранжевый светодиод. Нижний индикатор будет отображать

напряжение питания реле.

(С) 2020.0130 =115
