TELE G2UM300VL20 24-240VAC/DC 2390304 Технические характеристики онлайн

TELE G2UM300VL20 24-240VAC/DC 2390304 Технические характеристики онлайн

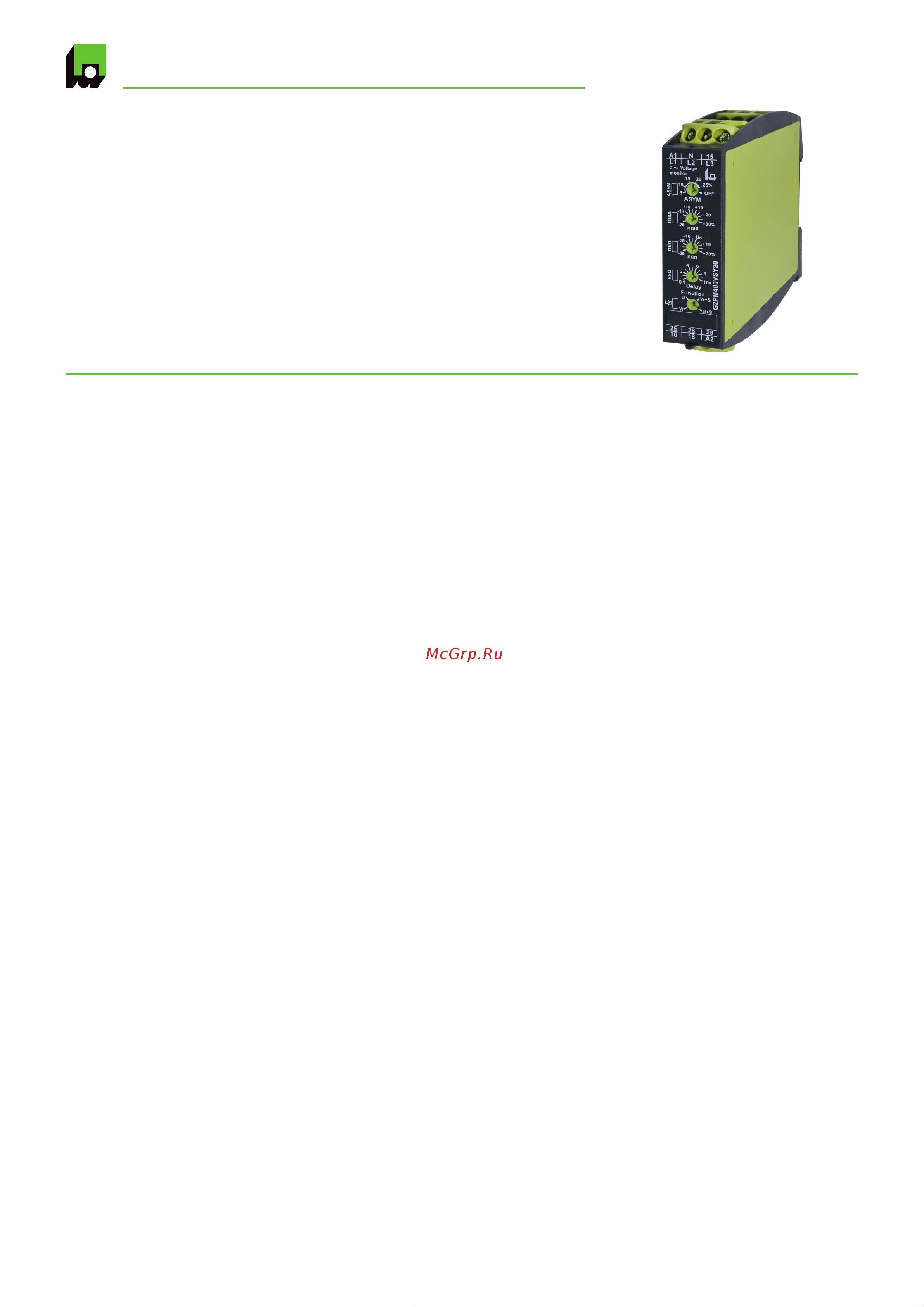

G2UM300VL20
24-240V
www.tele-power-net.ru
AC/DC контроль напряжения в 1-фазных сетях
Реле контроля - серии GAMMA
Многофункциональное
Диапазон частот 16.6 - 400Hz
Функция защелки
Напряжение питания 24 - 240V AC/DC
2 перекидных контакта
Ширина 22.5mm
Промышленное исполнение
Технические характеристики
1. Функции
AC/DC контроль напряжения в 1-фазных сетях с настраиваемыми
порогами срабатывания, задержка включения и задержка
срабатывания устанавливаются раздельно. Режим работы
выбирается поворотным переключателем:
OVER Контроль напряжения на превышение
OVER+LATCH Контроль напряжения на превышение с защелкой
UNDER Контроль напряжения на понижение
UNDER+LATCH Контроль напряжения на понижение с защелкой
WIN Контроль в окне между Min и Max
WIN+LATCH Контроль в окне между Min и Max с защелкой
2. Задержки времени
Настраиваемый диапазон
Задержка включения: 0s 10s
Задержка срабатывания: 0.1s 10s
3. Индикация
Зеленый LED ON: индикация напряжения питания
Зеленый LED мигает: индикация отсчета задержки включения
Желтый LED ON/OFF: индикация состояния выходного реле
Красный LED ON/OFF: индикация срабатывания по соотв. порогу
Красный LED мигает: индикация отсчета задержки срабатывания
по соответствующему порогу
4. Механическое исполнение
Самозатухающий пластиковый корпус, IP рейтинг IP40
Монтаж на DIN-рейку TS 35 в соответствии с EN 60715
Монтажная позиция: любая
Ударопрочные клеммы в соответствии с VBG 4 (требуется PZ1),
IP рейтинг IP20
Момент затяжки max. 1Nm
Размеры клемм
1 x 0.5 - 2.5mm² для много-/одножильного кабеля
1 x 4mm² для одножильного кабеля
2 x 0.5 - 1.5mm² для много-/одножильного кабеля
2 x 2.5mm² для гибкого одножильного кабеля
5. Цепь питания
Напряжение питания:
24 - 240V AC/DC Клеммы A1-A2 (гальван. развязаны)
Допустимые отклонения:
24 - 240V DC -20% - +25%
24 - 240V AC -15% - +10%
Номинальная частота:
24 - 240V AC 48 - 400Hz
48 - 240V AC 16 - 48Hz
Потребляемая мощность: 4.5VA (1W)
Продолжительность работы: 100%
Время сброса: 500ms
Форма волны для AC: Sinus
Остаточные пульсации для DC: 10%
Напряжение отпускания: >15% напряжения питания
Категория перенапряжения: III (в соответствии с IEC 60664-1)
Ном. импульсное напряжение: 4kV
6. Выходная цепь
2 сухих перекидных контакта
Номинальное напряжение: 250V AC
Переключающая способность
расстояние меньше 5mm: 750VA (3A / 250V AC)
расстояние больше 5mm: 1250VA (5A / 250V AC)
Предохранитель: 5A быстрого действия
Механическая долговечность: 20 x 10
6
операций
Электрическая долговечность: 2 x 10
5
операций при 1000VA
резистивной нагрузке
Частота переключений: max. 60/min при 100VA резист. нагрузке
max. 6/min при 1000VA резист. нагрузке
(в соответствии с IEC 60947-5-1)
Категория перенапряжения: III (в соответствии с IEC 60664-1)
Ном. импульсное напряжение: 4kV
7. Цепь измерения
Предохранитель: max. 20A (в соответствии с UL 508)
Форма сигнала: DC или AC Sinus (16.6 - 400Hz)
Диапазон измерения:
30V AC/DC Клеммы E-F1(+)
60V AC/DC Клеммы E-F2(+)
300V AC/DC Клеммы E-F3(+)
Перегрузочная способность:
30V AC/DC 100Veff
60V AC/DC 150Veff
300V AC/DC 440Veff
Входное сопротивление:
30V AC/DC 47kΩ
60V AC/DC 100kΩ
300V AC/DC 470kΩ
Порог переключения
Max: 10% - 100% от U
N
Min: 5% - 95% от U
N
Категория перенапряжения: III (в соответствии с IEC 60664-1)
Ном. импульсное напряжение: 4kV
8. Погрешности
Базовая погрешность: ≤5% (от макс. значения шкалы)
Зависимость от частоты: -10% - +5% (при 16.6 - 400Hz)
Погрешность настройки: ≤5% (от макс. значения шкалы)
Погрешность повторения: ≤2%
Влияние напряжения: -
Влияние температуры: ≤0.05% / °C
9. Условия эксплуатации
Рабочая температура: -25 - +55°C (в соотв. с IEC 60068-1)
-25 - +40°C (в соотв. с UL 508)
Температура хранения: -25 - +70°C
Температура транспортировки: -25 - +70°C
Относительная влажность: 15% - 85%
(в соотв. с IEC 60721-3-3 класс 3K3)
Степень грязезащиты: 3 (в соответствии с IEC 60664-1)
Виброустойчивость: 10 - 55Hz 0.35mm
(в соответствии с IEC 60068-2-6)
Ударопрочность:
15g 11ms (в соотв. с IEC 60068-2-27)
