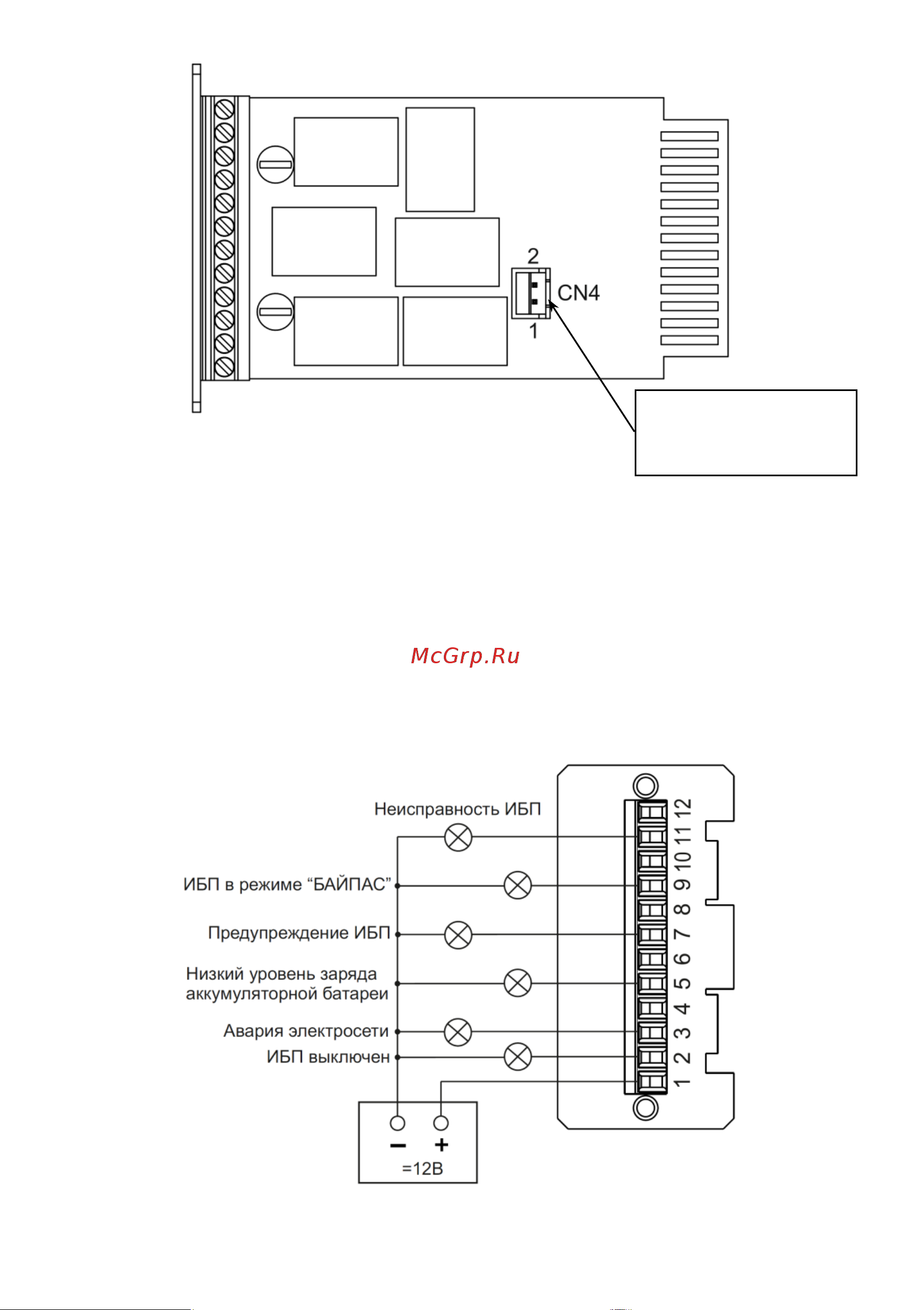

Рисунок 2 — Вид модуля сверху

ПОДКЛЮЧЕНИЕ К МОДУЛЮ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ

Выполните подключение соединительных проводов к клеммам модуля и разъему CN4 (см.

рисунок 2) в соответствии с таблицей 2. Подключение проводов следует выполнять до

установки модуля в слот ИБП.

Пример схемы подключения внешнего мониторинга с индикаторами показан на рисунках 3 и 4.

На клемму «1» подается напряжение питания от источника устройства внешнего мониторинга.

Каждая сигнальная клемма подключается к соответствующему индикатору. Контакт удаленного

отключения подключается к модулю через разъем.

Рисунок 3 — Пример схемы подключения индикаторов внешнего мониторинга

Разъем для подключения

устройства удаленного

отключения ИБП
