ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
Реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е
УСТРОЙСТВО И РАБОТА
При подаче напряжения питания с параметрами, находящимися в допустимых пределах (фазы A, B, C), светоди-
од светится зеленым цветом. При этом контакты 15 и 16 размыкаются, а контакты 25 и 28 замыкаются. В случае
недопустимых контролируемых параметров (обрыв фазы и т.д.) контакты 15 и 16 замыкаются, а контакты 25 и
28 размыкаются. Светодиод в этой ситуации светится красным цветом.
При возврате нормальных параметров сети реле возвращается в исходное состояние.

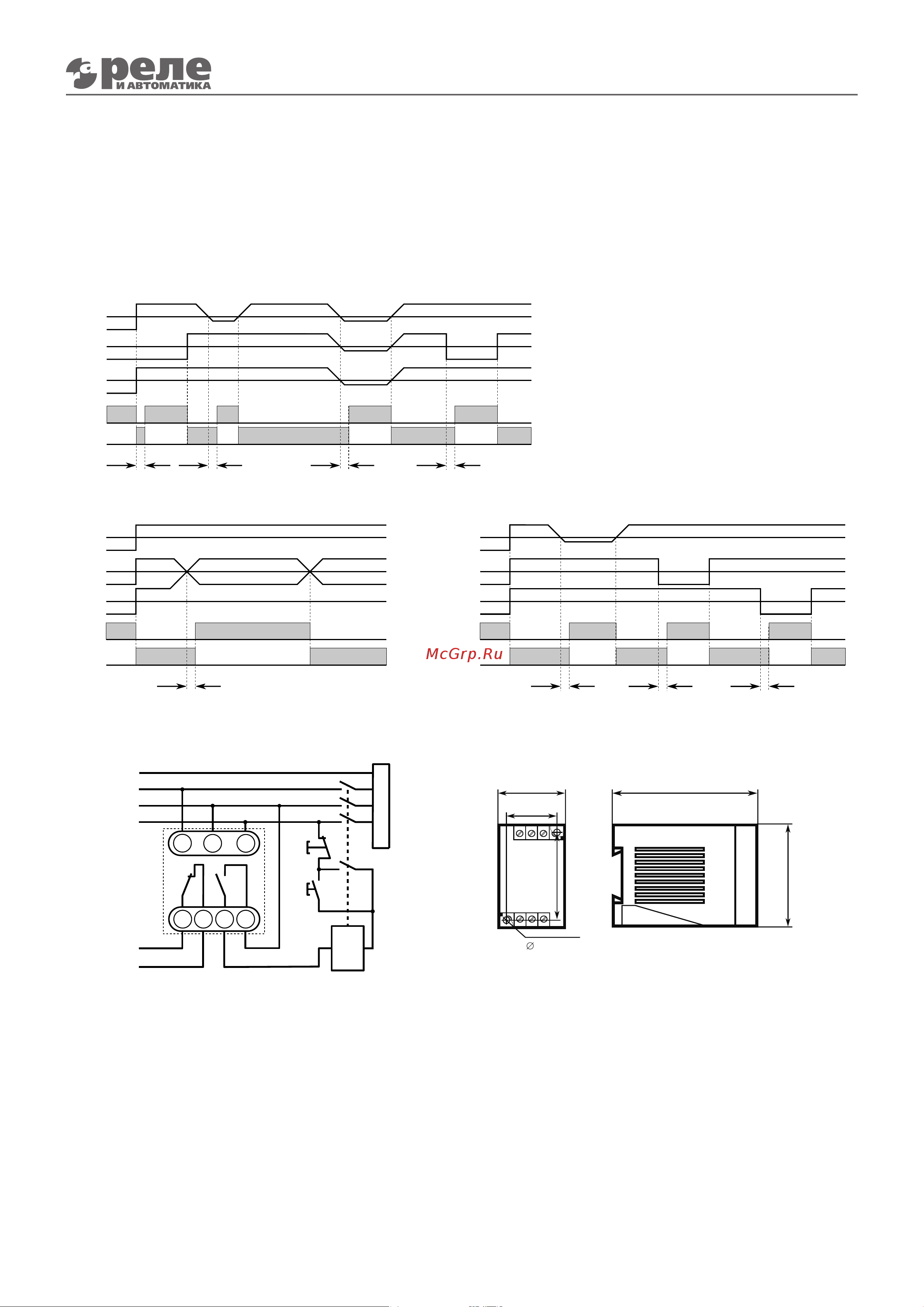

СХЕМА ПОДКЛЮЧЕНИЯ ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ
Потребитель
L1
L2
L3
2825
Авария
Стоп
Пуск
L1(A)
L2(B)
L3(C)
Пускатель
15 16
N*
* при наличии нейтрали
Однофазное снижение напряжения, симметричное снижение напряжения, обрыв фазы
При однофазном снижении
напряжения U
min
для ЕЛ-11Е составляет 0.6Uф;
для ЕЛ-12Е – 0.7U
ф;
для ЕЛ-13Е – 0.75U
ф
При симметричном снижении
напряжения Umin
для ЕЛ-11Е составляет 0.7Uф;
для ЕЛ-12Е и ЕЛ-13Е – 0.5Uф
L1
L2
L3
15-16
25-28
U
min
Umin
Umin
Tуст Tуст Tуст
Tуст
100%
0%
Обратный порядок чередования фаз
(для ЕЛ-11Е, ЕЛ-12Е)
L1
L2
L3
15-16
25-28
T
уст
Tуст Tуст
Асимметрия, обрыв фаз
L1
L2
L3
15-16
25-28
T
уст
45
5 2отв.
60
70
100
35
ВНИМАНИЕ! При подключении к сети с параметрами вне допустимых пределов, возможно кратковре-
менное (0.2...0.5с) срабатывание реле.
(С) 2019.0726 =115
