Потребитель

Авария

Стоп

Пуск

L1(A)

L2(B)

L3(C)

Пускатель

21 22

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Реле контроля трехфазного напряжения

ЕЛ-11М, ЕЛ-12М, ЕЛ-13М

УСТРОЙСТВО И РАБОТА

При подаче питания, если параметры контролируемого напряжения находятся в допустимых пределах (фазы А,

В, С), реле срабатывает и загорается зеленый светодиод «Норма». При этом контакты 11 и 12 (21 и 22) размыка-

ются, а 11 и 14 (21 и 24) замыкаются.

В случае выхода параметров сети за допустимые пределы, реле выключается, зеленый светодиод «Норма» гас-

нет, красный светодиод «Авария» загорается, контакты 11 и 12 (21 и 22) замыкаются, а 11 и 14 (21 и 24) – раз-

мыкаются.

При возврате напряжения питания в допустимые пределы, реле срабатывает и загорается зеленый светодиод

«Норма».

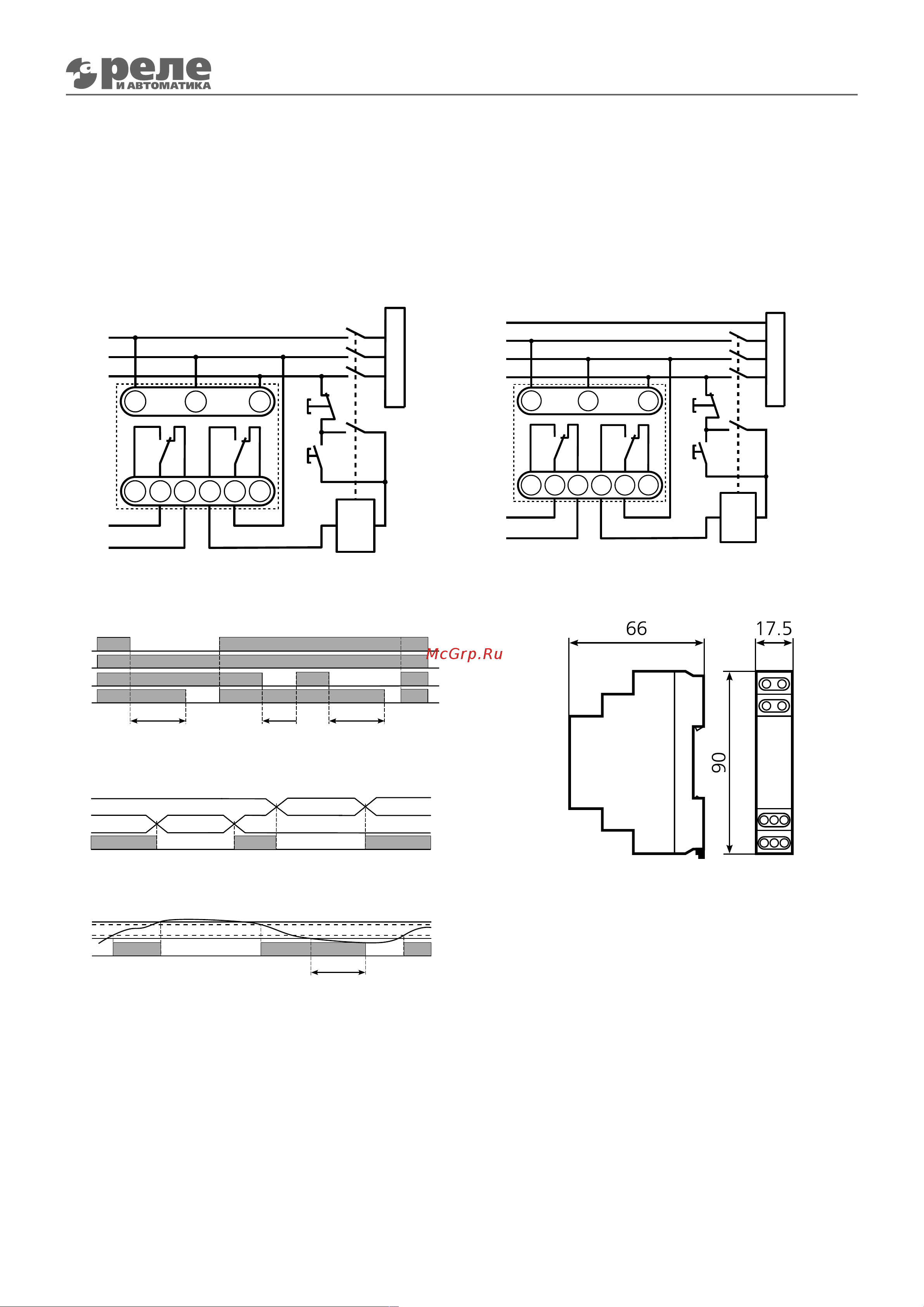

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ

Потребитель

Авария

Стоп

Пуск

L1(A)

L2(B)

L3(C)

Пускатель

21 22

Реле

ЕЛ-11М, ЕЛ-12М, ЕЛ-13М*

*для ЕЛ-13М t=0.15c

Контроль обрыва фаз

Т<t

Контроль напряжения

ЕЛ-11М, ЕЛ-12М, ЕЛ-13М

max

Реле

min

Реле

ЕЛ-11М, ЕЛ-12М

Контроль порядка чередования

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

(С) 2024.0717 =115
