LIVI RELAY 12/24 РЕЛЕ «СУХОЙ КОНТАКТ» АГНС.421268.004 РЭ

Страница 3 из 12

Настоящее руководство по эксплуатации (РЭ) содержит сведения о конструкции, принципе

функционирования и технических характеристиках реле «сухой контакт» Livi Relay 12/24 (далее –

реле). РЭ содержит описание монтажа, настройки и эксплуатации реле в составе системы умного

дома Livicom, где в качестве контроллера используется хаб Livi Smart Hub или Livi Smart Hub 2G

(далее – хаб)

К монтажу, настройке, эксплуатации и обслуживанию реле допускаются лица, изучившие

настоящее РЭ и документ «Правила и условия безопасной эксплуатации радиоустройств Livi»,

входящий в комплект поставки реле. Монтаж и ввод в эксплуатацию реле должны выполняться

только квалифицированным электриком, независимо от типа электросети, в которую

подключается реле.

1 НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ РЕЛЕ

Исполнительное реле радиоканальное с гальванически развязанным выходом типа «сухой

контакт» предназначено для управления сторонней системой, электроприбором или бытовой

розеткой (далее - нагрузкой), подключенной к выходным контактам реле. Управление

осуществляется по команде, полученной по радиоканалу от хаба.

С помощью реле можно организовать управление широким спектром оборудования: приводами

откатных или распашных ворот, шлагбаумами, системами светозвукового оповещения,

электромагнитными или электромеханическими замками. Предусмотрена возможность

использования реле в режиме термостата для управления котловым оборудованием с

подключением на вход внешнего комнатного термостата. Реализован режим импульсного

управления с настройкой длительности импульса. Световой индикатор обеспечивает визуальный

контроль режимов работы реле.

Состояние связи реле с хабом определяется по пакетам данных (тестовым пакетам), которые

реле отправляет на хаб. Инициатором соединения является реле. При отсутствии событий (в

неизменном состоянии) реле отправляет тестовые пакеты на хаб каждые две минуты. Если хаб не

получает от реле пять тестовых пакетов подряд (т.е. на протяжении 10 – 12 минут), то он

формирует событие

Потеря связи с реле

. Событие

Восстановление связи с реле

хаб формирует

сразу, как только снова получит тестовый пакет от реле.

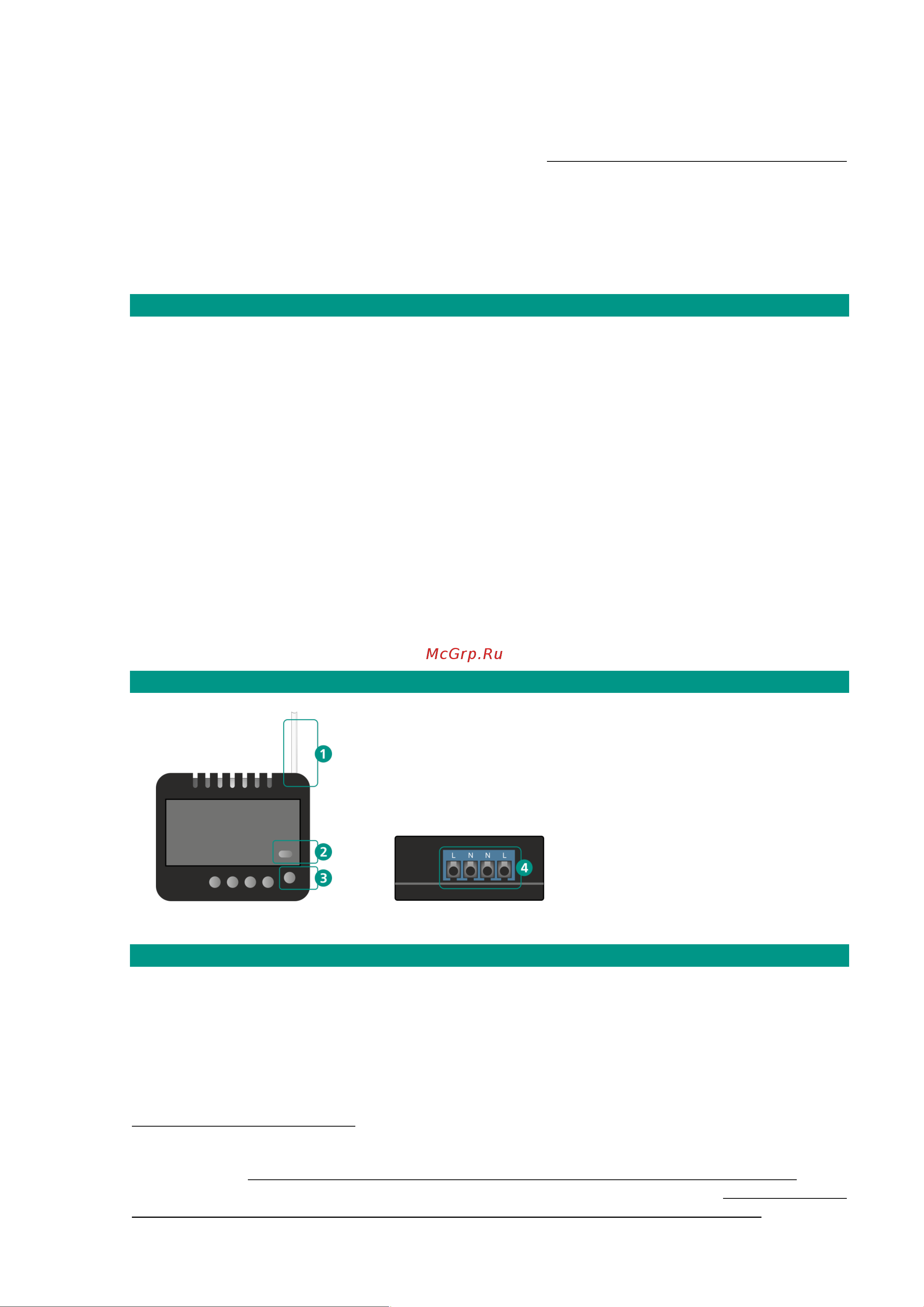

2 ВНЕШНИЙ ВИД РЕЛЕ

1) Антенна

2) Световой индикатор

3) Функциональная кнопка

4) Клеммная колодка

Рисунок 2.1 – Внешний вид реле

3 МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОСОБЫЕ ЗАМЕЧАНИЯ

ПРЕДУПРЕЖДЕНИЯ

Выдержите реле в распакованном виде не менее двух часов в помещении, если оно

транспортировалось при температуре ниже комнатной.

Эксплуатируйте реле только внутри помещения. При эксплуатации реле придерживайтесь общих

правил электробезопасности при использовании электроприборов, а также требований

Если вы связываете реле с контроллером серии STEMAX или Мираж Профессионал, то

ознакомьтесь с руководством по эксплуатации радиоустройств Livi в составе ИСМ STEMAX. Если

вы связываете реле с контроллером серии Mirage Private, то ознакомьтесь с руководством по

эксплуатации радиоустройств Livi в составе в составе GSM-сигнализации Mirage Private.
