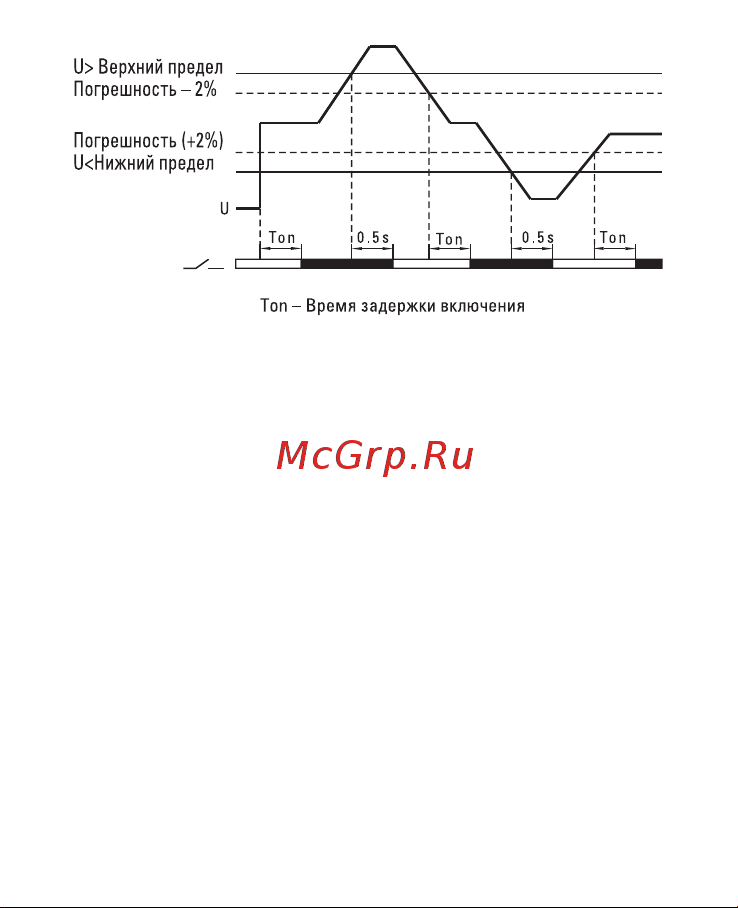

Рис. 1 Диаграмма работы реле

3. ПОРЯДОК МОНТАЖА И ЭКСПЛУАТАЦИИ

Установите прибор на DIN-рейку шириной 35мм. Подключите прово-

да в соответствии со схемой на рисунке 9. Сечение проводов должно

соответствовать максимальному току нагрузки. Для защиты от пере-

грузок и короткого замыкания перед прибором необходимо устано-

вить автоматический выключатель с током отключения не более 60%

от максимального тока реле напряжения. При использовании много-

жильного провода, необходимо применять кабельные наконечники,

чтобы не повредить жилы при обжатии винтом в клемме.

При подаче напряжения на прибор, цифровой индикатор покажет

действующее значение напряжения в сети и будет мигать (рис.2).

Мигание индикатора означает, что напряжение на выходе прибора

отсутствует. Если напряжение в сети находится в установленном

диапазоне, через 15 секунд (значение по умолчанию) произойдет

включение нагрузки и индикатор перестанет мигать. Если напряже-

ние не в установленном диапазоне, нагрузка к сети не подключится

до тех пор, пока напряжение не придет в норму. При этом, если при

перезагрузке напряжение находится ниже установленного нижнего

предела, мигает индикатор ошибки, если напряжение выше установ-

ленного верхнего предела, индикатор ошибки горит постоянно.
