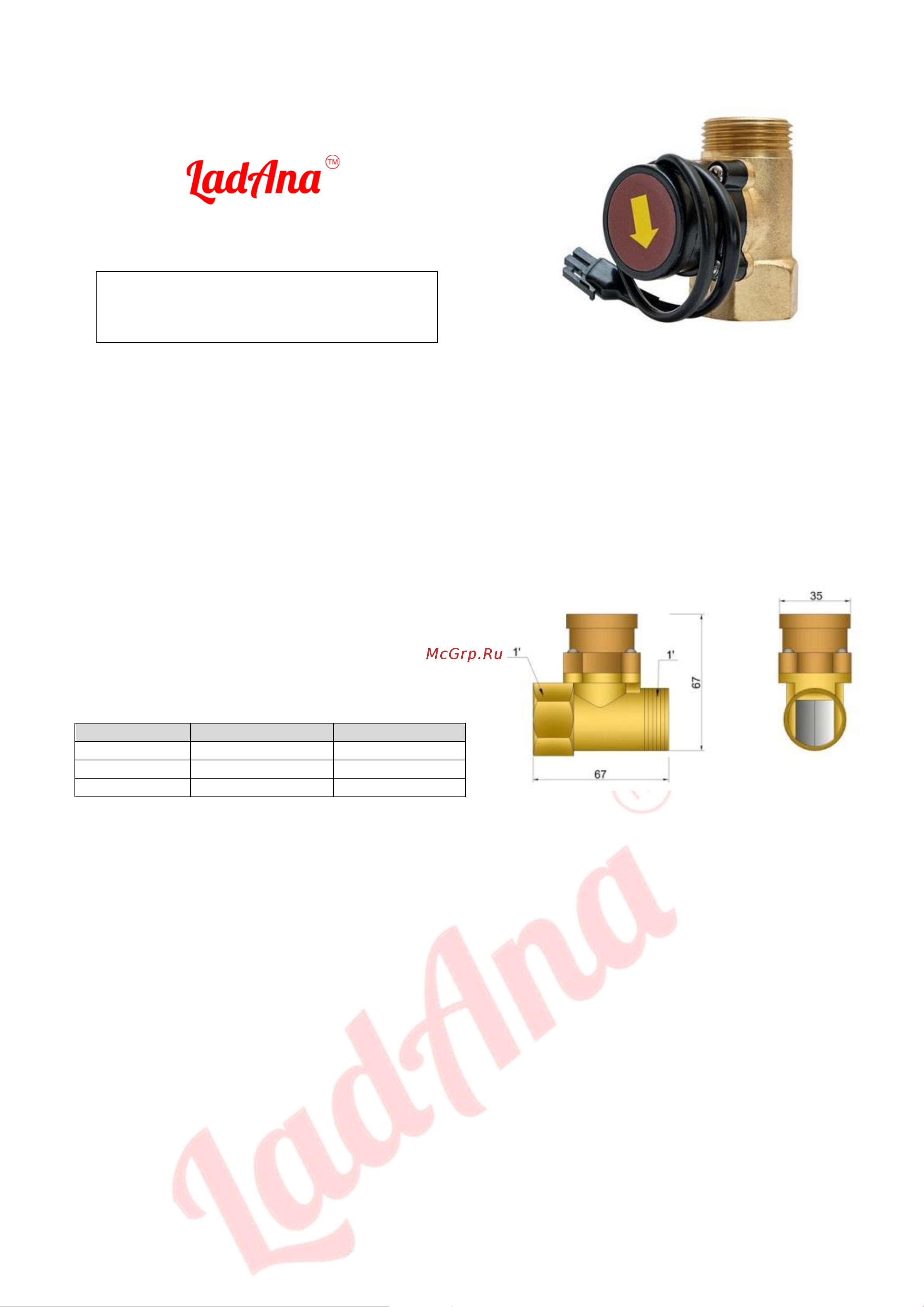

РЕЛЕ ПРОТОКА
(ДАТЧИК ПОТОКА ВОДЫ)
Руководство по эксплуатации
(технический паспорт)
ВНИМАНИЕ!
Установка оборудования должна производиться
квалифицированным, аттестованным специалистом
электрогидравлических машин
1. Назначение изделия
Реле протока используется для контроля наличия протока воды в автономной системе горячего или холодного водоснабжения.
Предназначен для подключения к центробежным насосам т.м. LadAna, работающими от однофазной сети 220V. Реле протока
включает насос при открытии водоразборного крана и не выключает насос до тех пор, пока в системе есть проток воды. В случае
закрытия крана и, соответственно, остановки потока воды, реле протока насос отключает.
2. Конструктивные и технические характеристики
• Максимальное рабочее давление – 5 бар
• Максимальная температура воды - +90°С
• Максимальная температура окружающей среды - +40°С
• Максимальная мощность подключаемого насоса – до
550 Вт
• Напряжение – 220V
• Материал исполнения – латунь
• Тип разъема – двухконтактный штекер
Модель
А
WC-1
1" ВР
WC-2
3/4" (накидная гайка)
WC-3
3/4" (накидная гайка)
3. Условия установки и эксплуатации
Монтаж:
Реле протока устанавливается на горизонтальном трубопроводе, чтобы пластина была вертикальна. Направление стрелки на
корпусе должно соответствовать направлению протока в трубопроводе. При наличии в воде механических включений или
возможной сильной загрязненности, перед реле протока следует установить фильтр очистки.
Принцип подключения реле протока в систему водоснабжения:
1. Отключить систему водоснабжения от электропитания.
2. Отсоединить оригинальный разъем от проводов реле протока.
3. Присоединить контакты проводов согласно электрической схеме.
4. Изолировать контакты.
5. Подключить систему водоснабжения к электропитанию.
6. Произвести запуск.
4. Электрическое присоединение
Прибор готов к подключению. Перед подключением проверьте соответствие напряжения сети со справочными данными на
табличке насоса.
Внимание! Подключение заземления обязательно.
