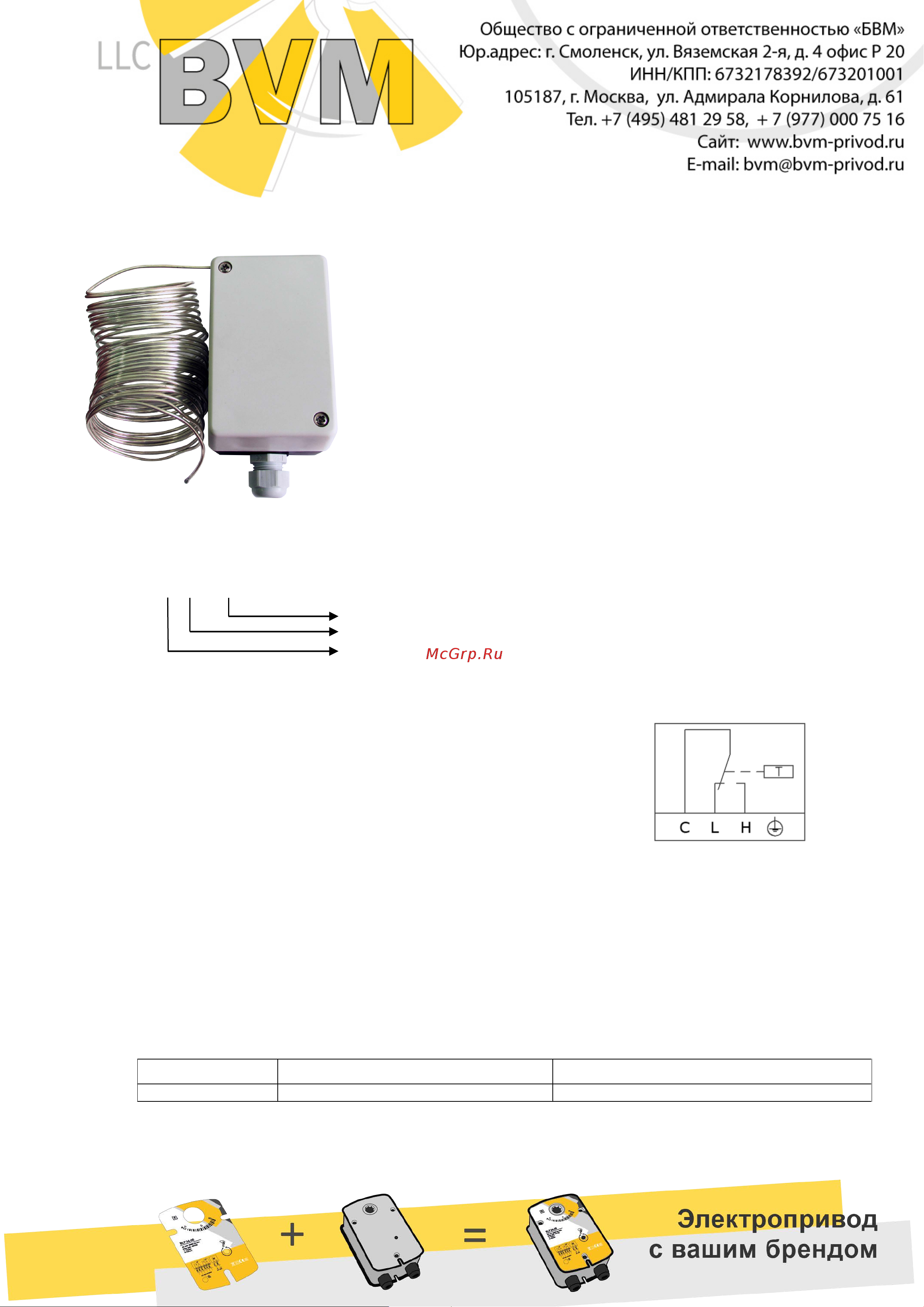

ТЕМПЕРАТУРНОЕ РЕЛЕ (ТЕРМОСТАТ) PTC (FH)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Серия термостатов PTC, работа которых основана на расширении газа внутри

капилляра, обеспечивает быструю реакцию на изменение температуры с

максимальной чувствительностью. Регулировкой шкалы: от -15 °C до + 15°C,

дифференциал: 3° C, капилляр длинной: 3

, 6, 12 м. Устройство используется

для обеспечения безопасной эксплуатации кондиционеров и вентиляционных

установок, в частности применяется для защиты от замерзания водяных

теплообменников.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

РТСXX- XX-FH

Длина капилляра

Номер модели (см. таблицу 1)

Обозначение устройства

ТЕХНИЧЕКИЕ ХАРАКТЕРИСТИКИ

 Регулировка шкалы: от -15°C до +15°C

 Гистерезис: 3°C постоянный

 Погрешность: 1 К

 Длина чувствительного участка капилляра: не менее 30 см

 Рабочая температура: от -35°C до +65°C

 Температура хранения: от -50°C до +70°C

 Контактная группа однополюсная двухпозиционная (SPDT

)

 Минимальный радиус изгиба капилляра: 5 мм

 Контактная нагрузка max. 250VAC, max.16A

 Длина капилляра: 3м / 6 м/ 12м

 Кабельный ввод: PG-11

 Соответствие требованиям: EN-60730-1 / ТР ТС 004 / ТР ТС 020

 Класс защиты корпуса: IP65

 Крепление капилляра 6 шт в комплекте.

СХЕМА ПОДКЛЮЧЕНИЯ

Нагрузка 16А, 250В

МОДЕЛЬНЫЙ РЯД

Таблица 1

Номер модели Диапазон регулировки (°С) Дифференциал (°С)

От -15 до +15 3
