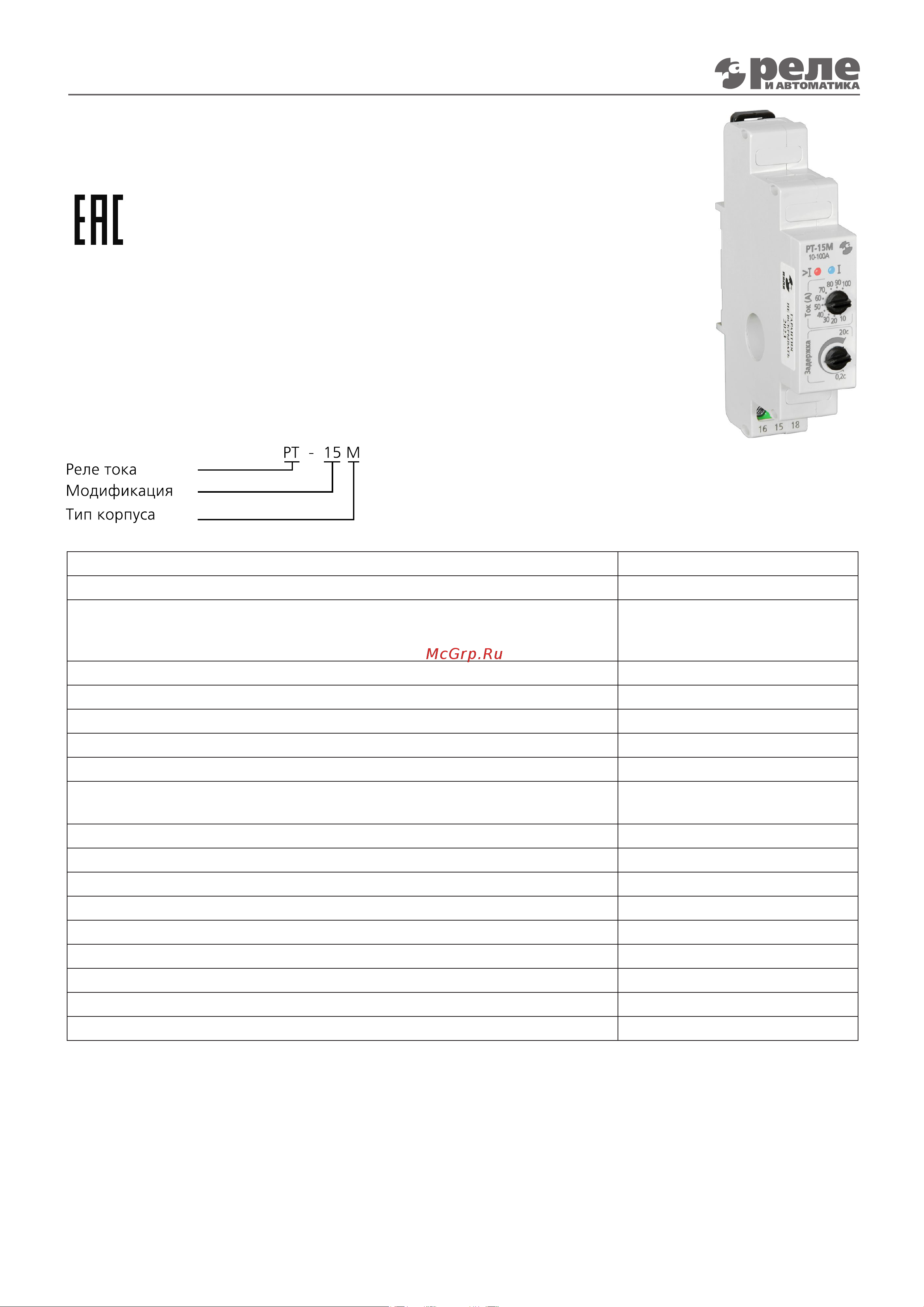

Реле тока РТ-15М

РЕЛЕ ТОКА РТ-15М

ОБЩИЕ СВЕДЕНИЯ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушаю-

щем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих

металлы и изоляцию.

Диапазон рабочих температур - от -25°С до +55°С.

Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с

Воз-

действие электромагнитных полей, создаваемых проводом с импульсным током ампли-

тудой до 100А, расположенным на расстоянии не менее 10мм от корпуса.

Степень защиты реле IP40, выводных зажимов – IP20.

Реле предназначены для монтажа на DIN-рейку или на плоскость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание реле от контролируемой цепи

Номинальная частота контролируемого тока, Гц 50

Диапазоны измеряемых токов, А (по исполнениям)

2.5-25

4-40

10-100

Регулировка порога срабатывания, % от максимального значения тока 10...100

Погрешность установки порога срабатывания, % 20

Гистерезис, % 10

Задержка срабатывания реле, с 0,2...20

Номинальное/максимальное коммутируемое напряжение, В, частоты 50Гц 250/400

Максимальный коммутируемый ток, А, при активной нагрузке, перемен-

ный ток частоты 50Гц 250В, постоянный ток 30В

Максимальная коммутируемая мощность, ВА 4000

Механическая износостойкость, циклов не менее 1х10

Электрическая износостойкость, циклов не менее 1х10

Количество и тип контактов 1 переключающий

Диапазон рабочих температур,

С -25...+55

Диапазон температур хранения,

С -40...+60

Сечение присоединяемых проводников, мм

0,14...2,5

Габаритные размеры, мм 17,5х90х65

Масса, кг, не более 0,1

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УСТРОЙСТВО И РАБОТА

Реле выпускается в унифицированном пластмассовом корпусе с передним присоединением проводников. Пи-

тание осуществляется от провода с контролируемым током, который пропускается через боковое отверстие в

корпусе реле.

На лицевой панели расположены: синий индикатор наличия тока, красный индикатор превышения тока, регу-

лятор задержки времени срабатывания реле и регулятор тока срабатывания.

Питание реле осуществляется от контролируемой цепи.

При первом включении (повторном включении после пропадания тока в контролируемой цепи) присутствует

задержка включения, связанная с процессом подготовки реле к работе.

При токах в контролируемой цепи 2,5...6 А, время подготовки может составлять 7...9 секунд.

При токах в контролируемой цепи 7А и более, задержка практически отсутствует.

Если измеренное значение тока превысит установленное пороговое значение, исполнительное реле включится

Реле РТ-15М предназначено для контроля тока в электрических цепях. Сра-

батывание реле происходит с регулируемой временной задержкой при ве-

личине тока выше установленного значения.

ТУ 27.12.24-007-17114305-2019

(С) 2023.0706 =115

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
