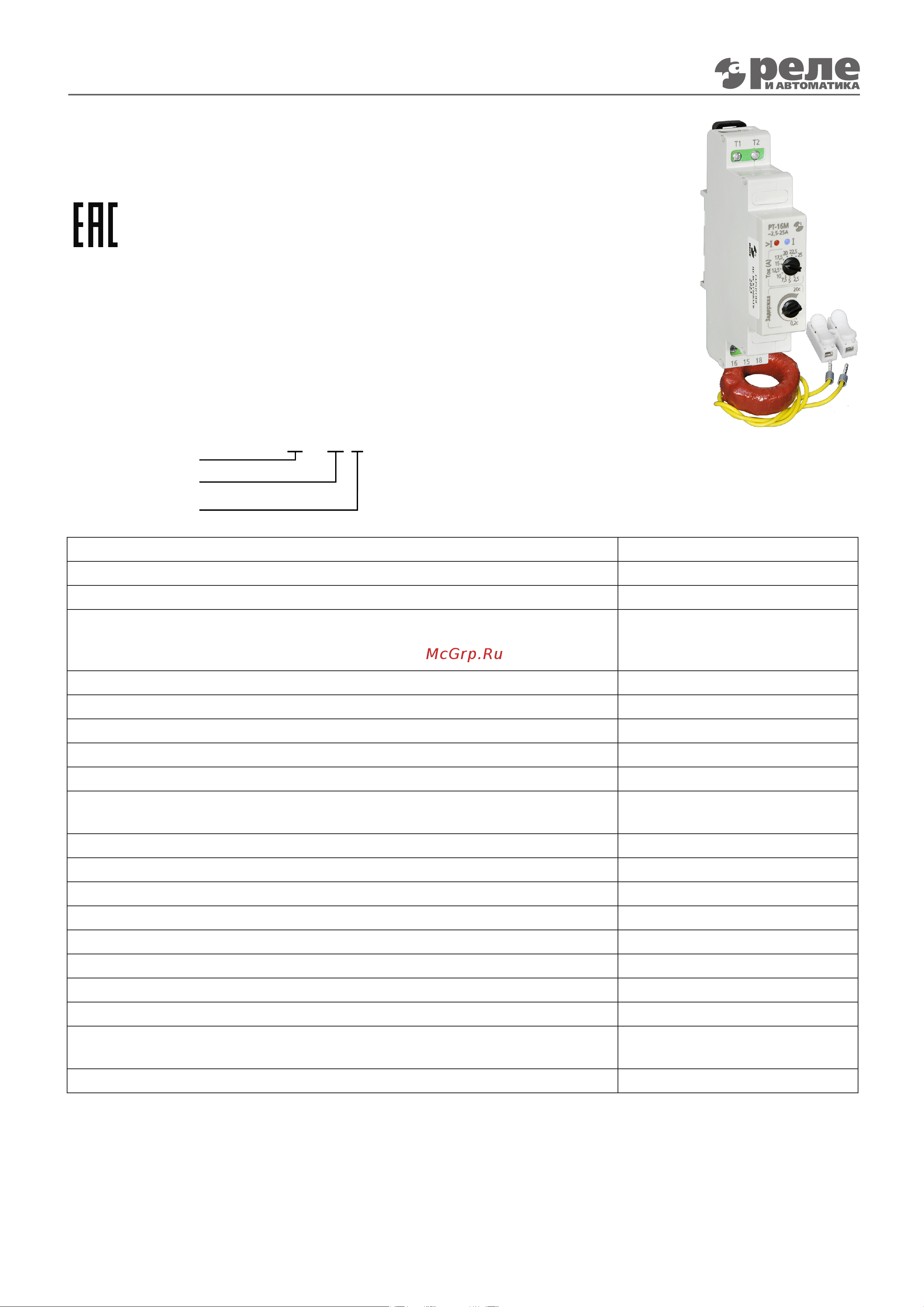

Реле тока с выносным датчиком РТ-16М

РЕЛЕ ТОКА С ВЫНОСНЫМ ДАТЧИКОМ РТ-16М

ОБЩИЕ СВЕДЕНИЯ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нару-

шающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушаю-

щих металлы и изоляцию.

Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2.

Воздействие электромагнитных полей, создаваемых проводом с импульсным током

амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса.

Степень защиты реле IP40, выводных зажимов – IP20.

Реле предназначены для монтажа на DIN-рейку или на плоскость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание реле от контролируемой цепи

Номинальная частота контролируемого тока, Гц 50

Тип датчика выносной

Диапазоны измеряемых токов, А (по исполнениям)

2.5-25

4-40

10-100

Регулировка порога срабатывания, % от максимального значения тока 10...100

Погрешность установки порога срабатывания, % 20

Гистерезис, % 10

Задержка срабатывания реле, с 0,2...20

Номинальное/максимальное коммутируемое напряжение, В, частоты 50Гц 250/400

Максимальный коммутируемый ток, А, при активной нагрузке, перемен-

ный ток частоты 50Гц 250В, постоянный ток 30В

Максимальная коммутируемая мощность, ВА 4000

Механическая износостойкость, циклов не менее 1х10

Электрическая износостойкость, циклов не менее 1х10

Количество и тип контактов 1 переключающий

Диапазон рабочих температур,

С -25...+55

Диапазон температур хранения,

С -40...+60

Максимальное расстояние от датчика до электронного блока, м 5

Сечение присоединяемых проводников, мм

0,14...2,5

Габаритные размеры, мм, реле

датчика

17,5х90х66

Ø32х14*

Масса, кг, не более 0,1

* без присоединительных проводников

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УСТРОЙСТВО И РАБОТА

Реле выпускается в унифицированном пластмассовом корпусе с передним присоединением проводников. Пи-

тание осуществляется от провода с контролируемым током, который пропускается через выносной трансфор-

матор.

На лицевой панели расположены: синий индикатор наличия тока, красный индикатор превышения тока, регу-

лятор задержки времени срабатывания реле и регулятор тока срабатывания.

При первом включении (повторном включении после пропадания тока в контролируемой цепи) присутствует

задержка включения, связанная с процессом подготовки реле к работе.

РТ - 16 М

Тип корпуса

Модификация

Реле

тока

Реле тока с выносным датчиком РТ-16М предназначено для контроля тока

в электрических цепях. Срабатывание реле происходит с регулируемой

временной задержкой при величине тока выше установленного значения.

ТУ 27.12.24-007-17114305-2019

(С) 2023.0807 =115

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
