ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Реле тока с выносным датчиком РТ-16М

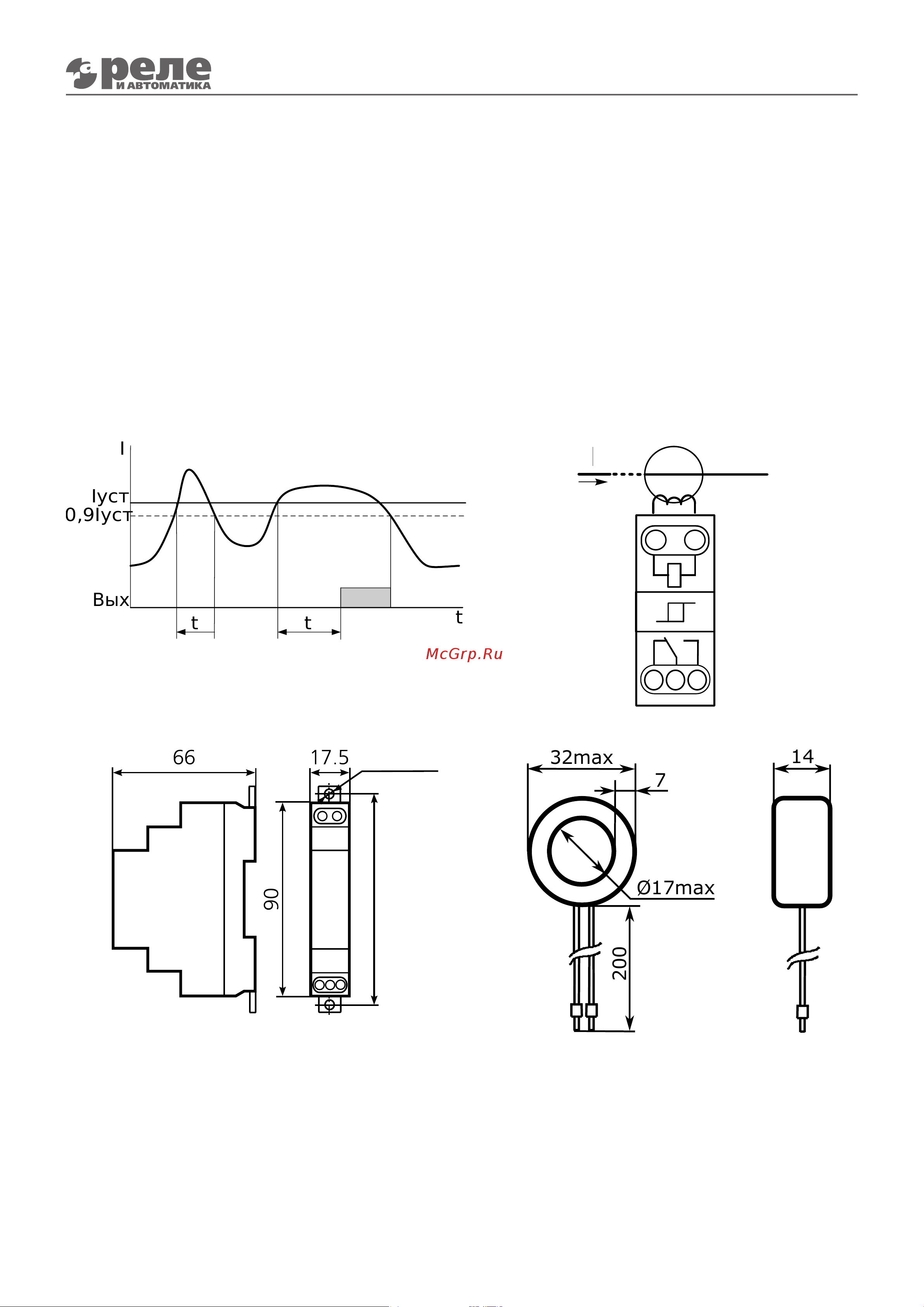

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

2 отв.

ДИАГРАММА РАБОТЫ РЕЛЕ

(С) 2023.0807 =115

При токах в контролируемой цепи 2,5...6 А, время подготовки может составлять 7...9 секунд.

При токах в контролируемой цепи 7А и более, задержка практически отсутствует.

Если измеренное значение тока превысит установленное пороговое значение, исполнительное реле включится

после отсчета установленной потенциометром «t» выдержки времени. При снижении тока после срабатывания

реле до значения 0,9Iуст, реле выключается без задержки. Если во время отсчета выдержки времени величина

тока снизится ниже установленного значения, работа будет продолжена без переключения исполнительного

реле. Величина тока срабатывания устанавливается потенциометром «порог» в пределах 10...100% от макси-

мального значения тока. Когда исполнительное реле выключено, замкнуты контакты реле 15-16, когда включе-

но - замкнуты контакты 15-18.

ВНИМАНИЕ!

В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями.

Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов.

Неправильное положение контактов перед первым включением реле не является признаком дефектности реле.

При первом включении исходное (выключенное) состояние контактов восстанавливается.

Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию

при срабатывании (например мощные пускатели и др.).

Вых

0,9Iуст

Iуст

Т2Т1

15 18

32max

Ø17max

200
