Евроавтоматика F&F PCZ-527-1 двухканальное /суточное/недельное (режим работы настраивается для каждого канала), коррекция времени вкл/выкл, EA02.002.017 Инструкция по эксплуатации онлайн

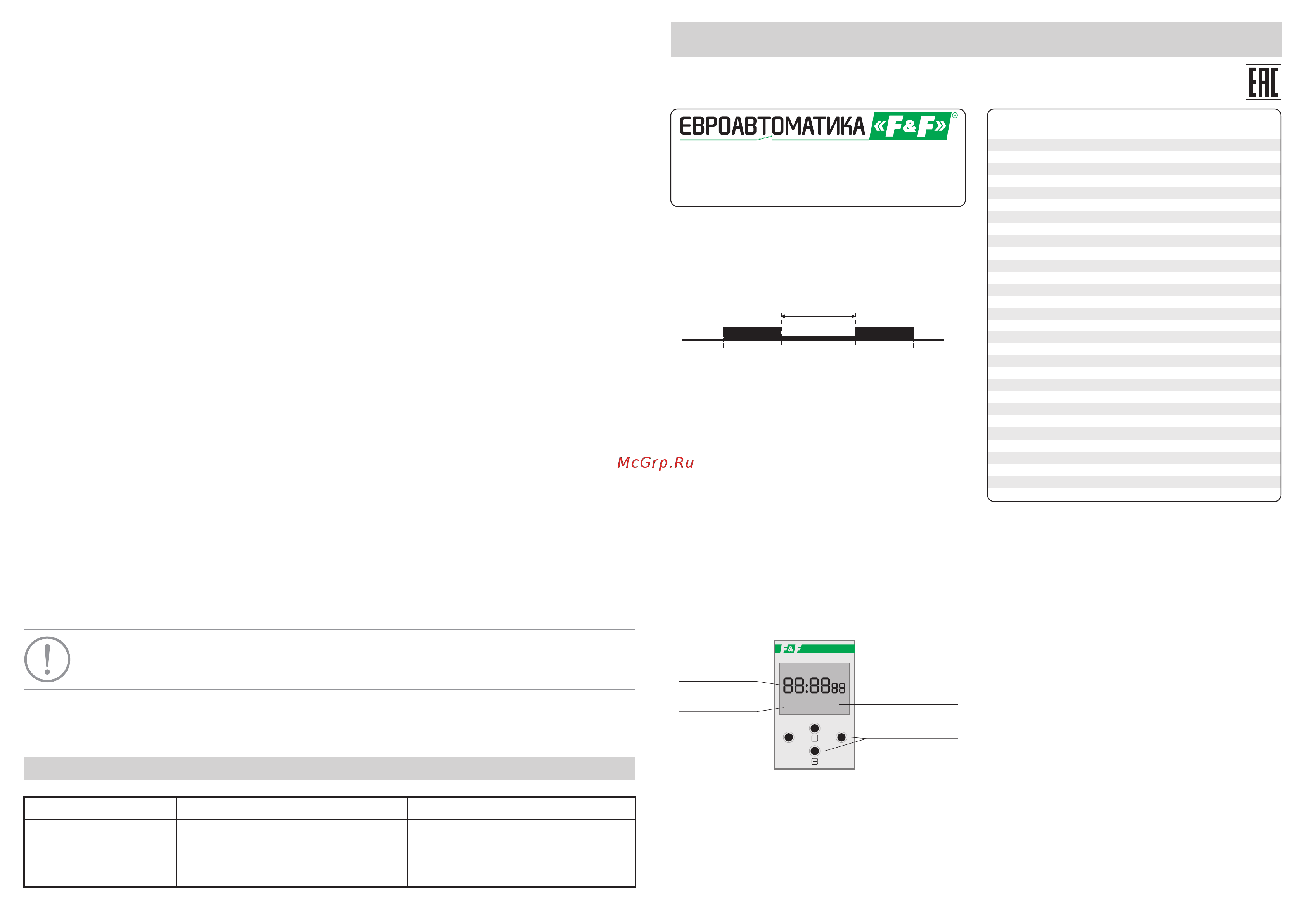

Панель управления и индикация
Принцип работы
Недельный таймер – включение и отключение устройств
либо электрических цепей в заданное время в циклах:
суточный, недельный, рабочие либо выходные дни.
Реле времени программируемое циклическое может
использовать любой канал в одном из режимов (реле
может быть настроено таким образом, что один канал
будет работать астрономическом режиме, а второй в
режиме недельного таймера):
Астрономический – опираясь на информацию о текущей
дате и географических координатах местности ежедневно
формирует программные точки включения и отключения
освещения. Точное время включения и отключения
определяется на основании расчета положения солнца
относительно горизонта. Между программными точками
включения и отключения можно установить ночной
перерыв, тем самым временно отключить нагрузку в целях
энергосбережения.
Рел е вр ем е н и п р о гр ам ми р уе м о е ц ик л и че ск о е
предназначено для включения-отключения освещения в
моменты захода и восхода солнца в зависимости от
географических координат местности и/или включения по
недельной программе.
Назначение
Реле времени программируемое циклическое
PCZ-527-1
Руководство по эксплуатации
ТУ BY 590618749.018-2013
Напряжение питания, В
Макс. ток нагрузки, А
Макс. мощность нагрузки
Контакт
Тип батареи
Погрешность хода часов в течение
суток, с, не более
Потребляемая мощность, Вт
Диапазон корректировки восходов-
заходов, минут
Максимальная длительность ночного
перерыва, чч:мм
Количество годовых программ
Количество недельных программ
Дискретность установки программ, минут
Срок службы батареи резервного питания
часов реального времени, лет
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г
Монтаж
Момент затяжки винтового соединения, Нм
Код ETIM
Артикул
24...264 AC/DC
16 AC-1 / 250 B
см.табл. 2
2NO/NC (2 переключающих)
СR2032
±1
1,5
± 240
23:59
10
100
1
2
-25...+50
IР20
5
>10
2
III
35х90х65
винтовые зажимы 2,5 мм²
2S
144
на DIN-рейке 35 мм
0,5
EC002305
EA02.002.017
Технические характеристики
Mo – понедельник; Tu – вторник; We – среда; Th – четверг;
Fr – пятница; Sа – суббота; Su – Воскресенье.
- вход в меню программирования;
+ [плюс]:
- в автоматическом режиме:
- в ручном режиме: попеременное [ON] или [OFF] контакта
1-ого канала.
- возврат в предыдущее меню, выход в основной режим.
- в ручном режиме: попеременное [ON] или [OFF] контакта
2-ого канала.
MENU:
- в режиме ожидания отображает текущую дату.
OK:
- подтверждение установки;
Описание функций кнопок
- переход к следующей установке;
- изменение установки на +1 в выбранном положении
программирования (удерживание кнопки приводит к
постоянному циклическому изменению положения на +1 );
a) кратковременное нажатие: включение либо отключение
полуавтоматического режима;
b) нажатие и удержание более 2-х секунд: отображение
времени восхода, захода солнца с учетом коррекции по
каналу 1 (при использовании канала в качестве
астрономического).
– [минус]:
- изменение установки на -1 в выбранном положении
программирования (удерживание кнопки приводит к
постоянному циклическому изменению положения на -1);
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Комплект поставки
Реле времени................................................................. 1 шт.
Руководство по эксплуатации....................................... 1 шт.
Упаковка.......................................................................... 1 шт.
Свидетельство о приемке
Реле контроля напряжения PCZ-527-1 изготовлено и принято в соответствии с требованиями ТУ BY 590618749.018-2013,
действующей технической документации и признан годным для эксплуатации.
Не выбрасывать данное устройство вместе с другими отходами!
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Дата продажи
Дата выпускаШтамп ОТК
Драгоценные металлы отсутствуют!
контакт
1-5 (2-7)
программная
точка
включения ON
POFF
ночной
перерыв
программная
точка
выключения OFF
PON
Mо
Tu
We Th
Fr
Sa Su
є є
1 2
ON
ON
OFF
OFF
Дата и время/
Ввод программы
Указатель режима
работы/
Автоматическая
Работа
Дни недели/
Цикл работы
MENU
OK
+
Сигнализация
Состояния контакта
Микрокнопки
управления
PCZ-527-1
