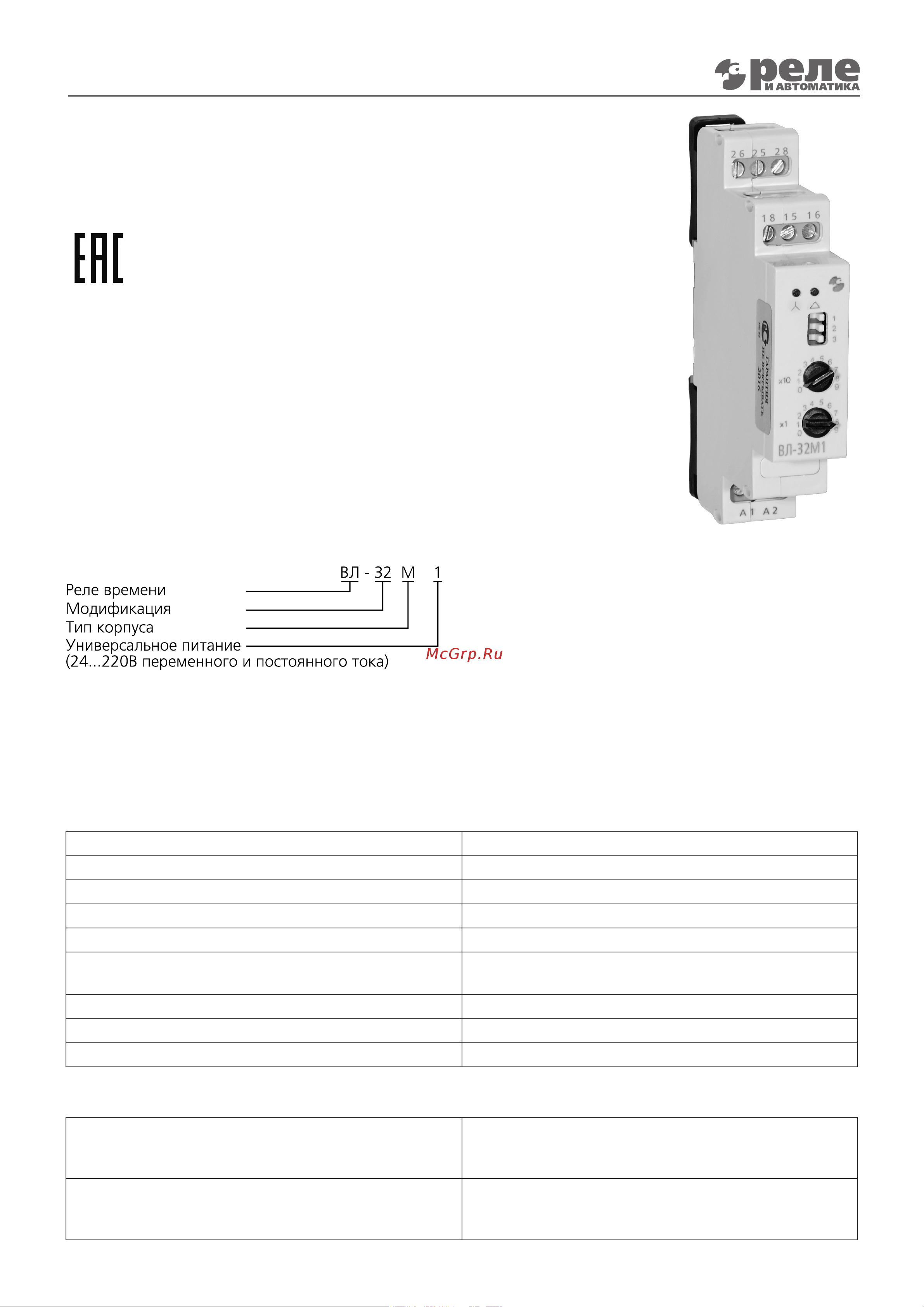

Реле времени ВЛ-32М1

ОБЩИЕ СВЕДЕНИЯ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

РЕЛЕ ВРЕМЕНИ ВЛ-32М1

ТУ 27.12.24-007-17114305-2019

Реле времени ВЛ-32М1 предназначено для коммутации электрических

цепей с определенными, предварительно установленными выдержками

времени и применяется в схемах автоматики как комплектующее изделие.

Основное применение – в качестве переключателя «звезда – треугольник»

при пуске электродвигателей.

Закрытые производственные помещения с искусственно регулируемыми климатиче-

скими условиями.

Диапазон рабочих температур от -40°С до +50°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до

60 Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величи-

ну напряжения питания и длительностью не более 10мкс.

Степень защиты реле IP40, выводных зажимов – IP20.

Реле предназначены для монтажа на DIN-рейку либо на плоскость.

Реле времени ВЛ-32М1 предназначено для пуска короткозамкнутых асинхронных двигателей пускателями с

переключением со звезды на треугольник. Реле имеет две раздельных времязадающих цепи, одну переменную

цепь для переключения со звезды на треугольник и одну постоянную цепь с 50мс для времени переключения

со звезды на треугольник. Питание реле осуществляется в диапазоне 24…220В, переменного или постоянного

тока.

Диапазон выдержек времени 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)

Средняя основная погрешность, % 0.2

Погрешность от изменения температуры на 1°С, % 0.1

Время повторной готовности, с, не более 0.1

Время возврата, с, не более 0.1

Напряжение питания переменный ток и постоянный

ток, В

24…220

Допустимые отклонения напряжения питания, % 0…+20

Потребляемая мощность, Вт, не более 1.4

Масса, кг 0.15

КОММУТАЦИОННАЯ СПОСОБНОСТЬ

Номинальные режимы коммутации на одну контакт-

ную группу (количество циклов срабатывания, не

менее)

0.1А, 12В@(не менее 5х10

)

7А, 30В =(не менее 10

)

7А, 250В ~ (не менее 10

)

Допустимые режимы коммутации

замыканий до 30А на время до 0.1с

с размыканием до 5А, 245В ~

или 30В = до 0.1Гц

(С) 2019.0730 =115

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
