ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

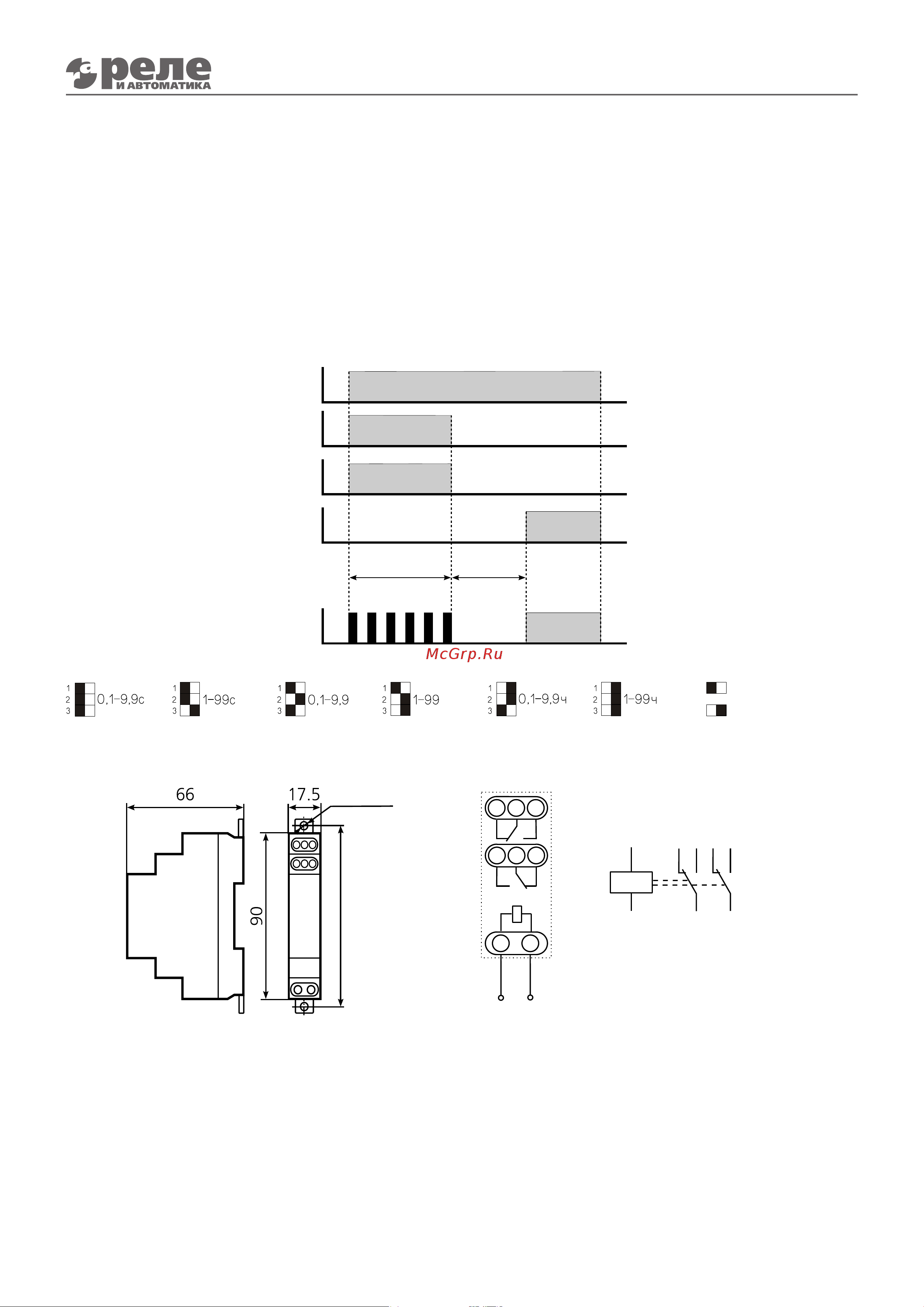

Реле времени ВЛ-32М1

УСТРОЙСТВО И РАБОТА

ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ

T 50мс

Зеленый

светодиод

Реле 1

пит

Реле 2

Красный

светодиод

Режим 9. Переключатель "звезда"-"треугольник"

переключатель вправо

переключатель влево

мин

Диапазон выдержки времени (секунды, минуты, часы) выбирается DIP-переключателями 1, 2 и 3.

В пределах выбранного диапазона время выдержки устанавливается десятичными переключателями единиц

«X1» и десятков «X10» на передней панели реле.

При подаче питания включается исполнительное реле 1 включения звезды (контакты 16-15-18) и зеленый све-

тодиод. Начинается отсчет установленного времени, которое индицируется миганием красного светодиода. По

окончании выдержки времени исполнительное реле 1 звезды отключается, гаснет зеленый светодиод. Через

50мс включается исполнительное реле 2 треугольника (контакты 26-25-28) и постоянно зажигается красный

светодиод.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ СХЕМА ПОДКЛЮЧЕНИЯ

16 28

L(+) N(-)

2 отв.Ø4

(С) 2019.0730 =115
