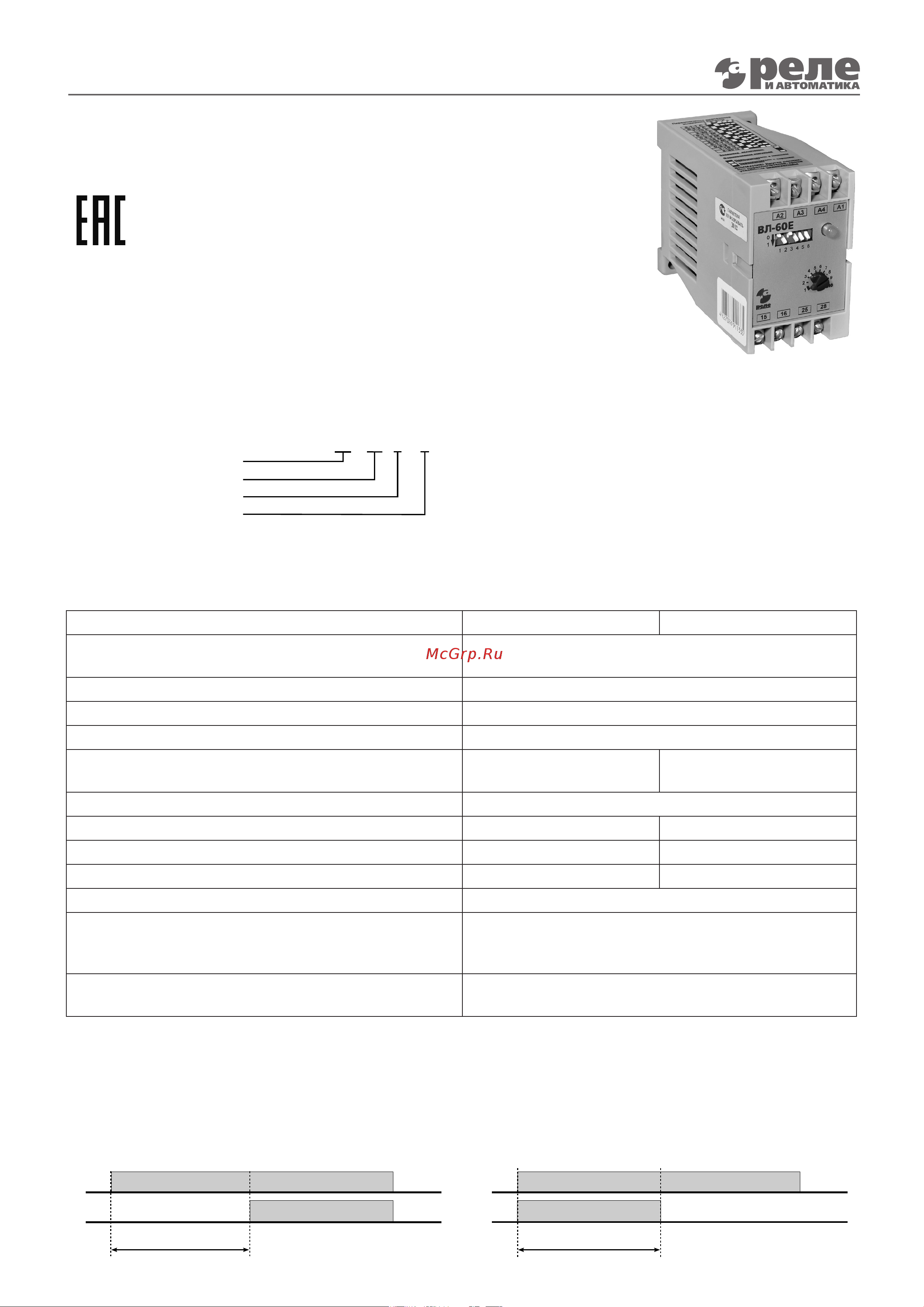

Реле времени ВЛ-60Е, ВЛ-60Е1
РЕЛЕ ВРЕМЕНИ ВЛ-60Е, ВЛ-60Е1
ТУ 27.12.24-007-17114305-2019
ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-60Е, ВЛ-60Е1 предназначены для коммутации элек-
трических цепей с определенными, предварительно установленными
выдержками времени и применяются в схемах автоматики как ком-
плектующие изделия.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +45°С. Реле должны эксплуатироваться
в помещениях с искусственно регулируемыми климатическими условиями. Воз-
действие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до
60Гц. Воздействие по сети питания импульсных помех, не превышающих двой-
ную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле IP40, выводных зажимов – IP20. Реле допускают монтаж на DIN-рейку либо на плоскость.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Реле времени ВЛ-60Е, ВЛ-60Е1 являются универсальными устройствами, которые могут функционировать в лю-
бом из заявленных временных диапазонов (устанавливается с помощью DIP-переключателя, расположенного на
передней панели).
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Реле времени размещены в пластмассовом корпусе. В верхней части размещены контактные зажимы для под-
ключения напряжения питания и выходных цепей. На передней панели находятся: потенциометр регулировки
уставок времени, DIP–переключатели установки режимов работы и временных диапазонов, а также светодиод-
ный индикатор, который горит зеленым цветом при подаче питания. При срабатывании исполнительного реле
светодиод горит оранжевым цветом.
ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
ВЛ - 60 Е 1
Тип корпуса
Модификация
Реле времени
Универсальное питание
(24...220В переменного и постоянного тока)
ВЛ-60Е ВЛ-60Е1
Диапазоны выдержек времени
от 0.1 до 1, от 0.3 до 3, от 1 до 10,
от 3 до 30 (с, мин, ч)
Погрешность установки, % 5
Средняя основная погрешность , % 2
Погрешность от изменения температуры, на 1°С, % 0.5
Напряжение питания, В, постоянного тока
переменного тока
24В
24, 110, 220
24..220В
24..220В
Допустимое отклонение напряжения питания, % -15...+10
Время повторной готовности, с, не более 0.5 0.2
Время возврата, с, не более 0.2 0.1
Потребляемая мощность, Вт, не более 2.5 1.1
Масса, кг 0.15
Номинальные режимы коммутации на одну контакт-
ную группу (количество циклов срабатывания, не
менее)
0.1А, 12В @ (не менее 5х10
5
)
8А, 30В = (не менее 9х10
4
)
8А, 220В ~ (не менее 9х10
4
)
Допустимые режимы коммутации
10
3
замыканий до 30А на время до 0.1с с размыка-
нием до 8А, 245В ~ или 30В = до 0.1Гц
T
Вых
U
пит
Режим 2. Формирование импульса
T
Вых
Режим 1. Задержка включения
U
пит
(С) 2019.0730 =115
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
