105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71

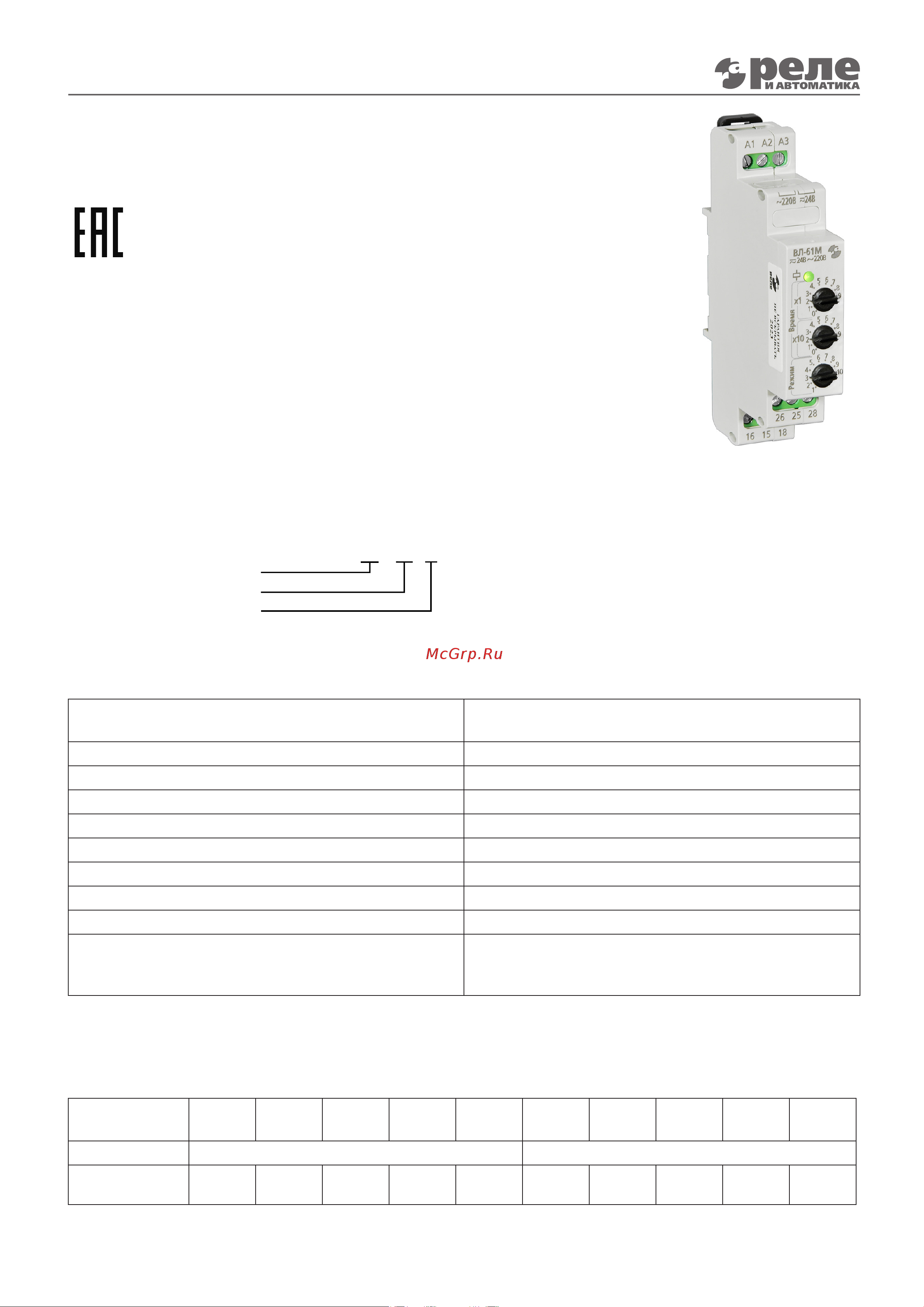

Реле времени ВЛ-61М
ТУ 27.12.24-007-17114305-2019
ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-61M предназначено для коммутации электрических це-
пей с определенными, предварительно установленными выдержками вре-
мени, и применяется в схемах автоматики как комплектующее изделие.
Реле ВЛ-61M собрано на современной элементной базе.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +45°С. Реле должны эксплуатироваться в по-
мещениях с искусственно регулируемыми климатическими условиями.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до
60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную ве-
личину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушаю-
щем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих
металлы и изоляцию.
Степень защиты реле – IP40, выводных зажимов – IP20. Реле предназначено для монтажа на DIN-рейку или на
плоскость.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания, В, постоянный и переменный ток
переменный ток
24
220
Диапазоны выдержек времени 0.1…9.9с, 1…99с, 0.1...9.9мин, 1...99мин, 0.1... 9.9ч
Средняя основная погрешность, % 0,2
Погрешность от изменения температуры на 1°С, % 0.1
Время повторной готовности, с, не более 0.1
Время возврата, с, не более 0.1
Допустимые отклонения напряжения питания, % ±10
Потребляемая мощность, Вт, не более 1.4
Масса, кг 0.12
Номинальные режимы коммутации на одну контакт-
ную группу (количество циклов срабатывания, не
менее)
0.1А, 12В @ (не менее 5x10
5
)
5А 30В = (не менее 9x10
4
)
5А 220В ~ (не менее 9x10
4
)
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ВЛ - 61 М
Тип корпуса
Модификация
Реле времени
Реле времени ВЛ-61М является универсальным устройством и может функционировать в 2 режимах от источни-
ка питания напряжением 24В переменного или постоянного тока и 220В переменного тока.
УСТРОЙСТВО И РАБОТА
Режим работы реле и диапазон выдержки времени задаются с помощью поворотного переключателя «РЕЖИМ»,
расположенного на передней панели. Каждому из 10 положений соответствует определенный режим и диапа-
зон выдержки времени.
Положение
переключателя
1 2 3 4 5 6 7 8 9 10
Режим работы Режим 1. Задержка включения Режим 2. Формирование импульса
Диапазон
0,1...9,9
с
1...99
с
0,1...9,9
мин
1...99
мин
0,1...9,9
ч
0,1...9,9
с
1...99
с
0,1...9,9
мин
1...99
мин
0,1...9,9
ч
Требуемое время выдержки в пределах выбранного диапазона устанавливается переключателями десятков и
единиц на лицевой панели.
Исполнительное реле имеет два переключающих контакта с выдержкой времени.
РЕЛЕ ВРЕМЕНИ ВЛ-61М
(С) 2023.0126 =115
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
