ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71

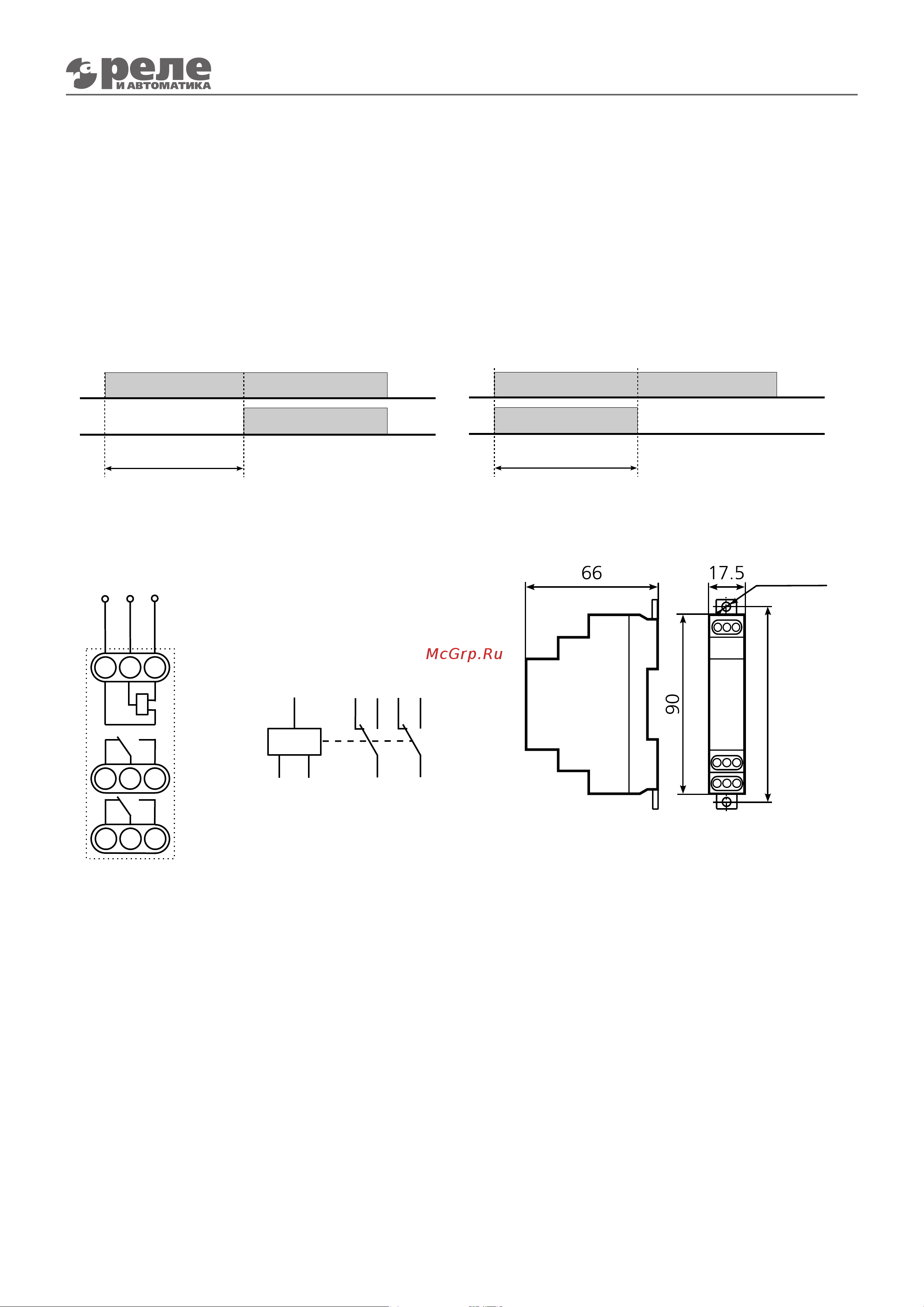

Реле времени ВЛ-61М
T
Вых
Режим 1.
Задержка включения.
U
пит
T
Вых
U
пит
Режим 2.
Формирование импульса.
ВНИМАНИЕ! Для исключения сбоев в работе реле при коммутации индуктивной нагрузки (электро-
магнит, электромагнитный клапан и др.), подключите непосредственно к клеммам нагрузки помехо-
подавляющую цепь в виде последовательно соединенных резистора 100…200 Ом 2Вт и неполярного
конденсатора 0.1…0.22 мкф 400…600В.
СХЕМА ПОДКЛЮЧЕНИЯ
A3
A2
25
26
15
1816
28
A3
A2
220
В
0
15
16
18
25
26
28
A1
24В
A1
2 отв.Ø4
96
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
При подаче питания начинается отсчет времени – светодиод на лицевой панели мигает зеленым цветом (если
выходное реле не сработало), или оранжевым (при сработавшем выходном реле). По завершении отсчета вре-
мени и выключенном исполнительном реле светодиод светится зеленым цветом, при сработавшем реле - све-
тится оранжевым цветом.
В реле имеется индикация режима «Ошибка установки»: зеленый индикатор мигает 3 раза в течении 2 секунд
и 2 секунды пауза, после чего цикл повторяется. Это значит, что либо обе ручки установки выдержки времени
импульса или паузы реле находятся в положении «0», либо когда переключатели установки режима и выдержки
времени не попали в свои фиксируемые положения.
(С) 2023.0126 =115
