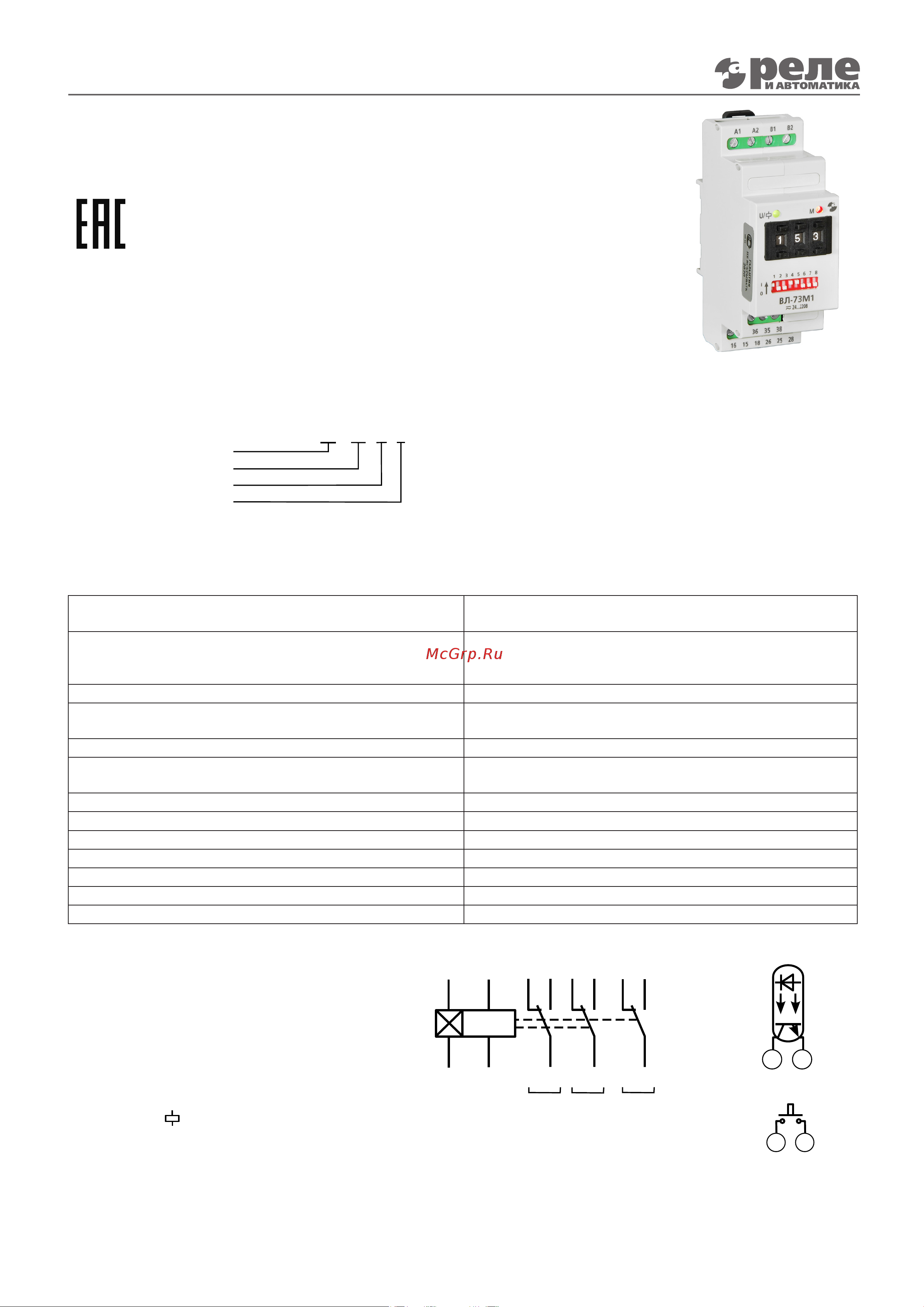

Реле времени ВЛ-73М1

ТУ 27.12.24-007-17114305-2019

ОБЩИЕ СВЕДЕНИЯ

Реле времени ВЛ-73М1 предназначены для коммутации электрических

цепей с определенными, предварительно установленными выдержка-

ми времени и применяются в схемах автоматики как комплектующие

изделия.

Реле выполнены на современной элементной базе с применением

цифровых схем, что позволило улучшить показатели точности и надежности.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Закрытые производственные помещения с искусственно регулируемыми климати-

ческими условиями.

Диапазон рабочих температур - от -20°С до +45°С. Воздействие вибраций с уско-

рением до 2g в диапазоне частот от 10 до 60 Гц и с ускорениями до 1g в диапазоне

частот от 1 до 100 Гц. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем

работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

УСТРОЙСТВО И РАБОТА

Реле размещено в пластмассовом корпусе. В

верхней и нижней частях размещены кон-

тактные зажимы для подключения внешних

цепей. На лицевой панели находятся три

секции нажимного переключателя для уста-

новки выдержки времени, 8-ми секционный

DIP-переключатель выбора диапазона вы-

держки времени и режимов функциониро-

вания реле и два светодиода. Двухцветный

светодиод - для индикации текущего

состояния реле: зеленый цвет свече-

ния индицирует наличие напряжения пита-

ния на реле времени, красный цвет свечения

индицирует срабатывание исполнительного

реле. Светодиод M - одноцветный красный-

индицирует срабатывание контактов мгно-

венного действия.

СХЕМЫ ПОДКЛЮЧЕНИЯ

Общая схема подключения реле (а), управляющего входа при

использовании бесконтактного ключа (транзисторная оптопара)

(б) и «сухого контакта» (в).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон напряжения питания, В постоянного / пере-

менного тока

-15%

…220

+10%

Номинальные режимы коммутации на одну контакт-

ную группу (количество циклов срабатывания, не

менее), при cos j ≥ 0.5

0.1А, 12В @ (не менее 5x10

)

5А, 30В = ( не менее 9x10

)

5А, 220В ~ ( не менее 9x10

)

Время возврата / повторной готовности, с 0.2 / 0.1

Допустимые режимы коммутации

замыканий до 10А на время до 0.1с,

с размыканием до 5А, 245В ~ или 30В = до 0.1Гц

Разброс выдержек времени, %, не более 2

Число и род контактов

2 переключающих многофункциональных +

1 переключающий мгновенного действия

Механическая износостойкость 1x10

циклов ВО

Управляющее напряжение сухой контакт / бесконтактный ключ

Диапазон температур хранения -40…+80°С

Крепление реле на плоскость, на DIN-рейку

Сечение присоединяемых проводов 2.5мм

/ с гильзой 1.5мм

Потребляемая мощность, Вт, не более 3.5

Вес реле, кг 0.115

Режимы работы: задержка включения, формирование импульса, формирование импульса по спаду управляю-

щего сигнала, срабатывание исполнительного реле по фронту и отсчет выдержки времени по спаду управляю-

щего сигнала, cчетчик-делитель, контроль следования импульсов.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ВЛ - 73 М 1

Тип корпуса

Модификация

Реле времени

Универсальное питание

(24...220В переменного и постоянного тока)

(С) 2023.0704 =115

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

РЕЛЕ ВРЕМЕНИ ВЛ-73М1

А1

А2

В1

В2

18 28

К1

К2

1, К2-

многофункциональные контакты

М - контакт мгновенного действия
