ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
Реле времени ВЛ-73М1
123 123 123
123 123
123
0.1...99.9 с 0.1...99.9 мин 0.1...99.9 ч 1...999 с 1...999 мин 1...999 ч
Диапазон временных интервалов
Коэффициент деления в режиме счетчика Временной интервал в режиме контроля
следования импульсов
123
Nx1
123
N x 10
123
N x 100
123
N x 1000
123
N x 10000
123
x 1 ms
123
x 10 ms
123
x 100 ms
123
x 1000 ms
РЕЖИМЫ РАБОТЫ РЕЛЕ ВЛ-73М1
– Переключатель в нижнем положении – Переключатель в верхнем положении
– Переключатель в любом положении
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
2 отв.Ø
4
96
36
90
66
Режим 1+5. Задержка включения
Режим 2+5. Формирование импульса
Режим 11+5. Формирование импульса по спаду управля-
ющего сигнала
Режим 51+5. Контроль максимального периода следования
импульсов со срабатыванием исполнительного реле через
установленный период после спада последнего импульса
Режим 13+5. Срабатывание исполнит. реле по фронту и
отсчет выдержки времени по спаду управляющего сигнала
Режим 52+5. Контроль максимального периода следования
импульсов со срабатыванием исполнительного реле по
фронту первого импульса
Uпит
М
Вых
U
пит
М
Упр
Вых
T
уст
Uпит
М
Вых
U
пит
М
Упр
Вых
T
уст
Uпит
М
Упр
Вых
U
пит
М
Упр
Вых
TTT TT
T
TT
4
5
6
78
4
5
6
78
Режим 16+5. Формирование импульса по фронту управ-
ляющего сигнала
Uпит
М
Упр
Вых
TT T
4
5
6
78
4
5
6
78
4
5
6
78
4
5
6
78
Режим
15+5. Задержка сраб-я по спаду упр. сигнала со
сбросом по фронту следующего управляющего сигнала
U
пит
М
Упр
Вых
TT
4
5
6
78
Режим 45+5. Счетчик-делитель с включением по спаду первого
управляющего сигнала и выключением по установленному
значению N (N
уст
=3)
Режим 46+5. Счетчик-делитель с включением по фронту
первого управляющего сигнала и выключением по
установленному значению N (N
уст
=3)
Uпит
М
Упр
Вых
U
пит
М
Упр
Вых
4
5
6
78
4
5
6
78
Режим 43+5. Счетчик-делитель на N с включением по спа-
ду последнего управляющего сигнала N (N
уст
=3)
Uпит
М
Упр
Вых
4
5
6
78
Режим 44+5. Счетчик-делитель на N с включением по
фронту последнего управляющего сигнала N (N
уст
=3)
Uпит
М
Упр
Вых
4
5
6
78
4
5
6
78

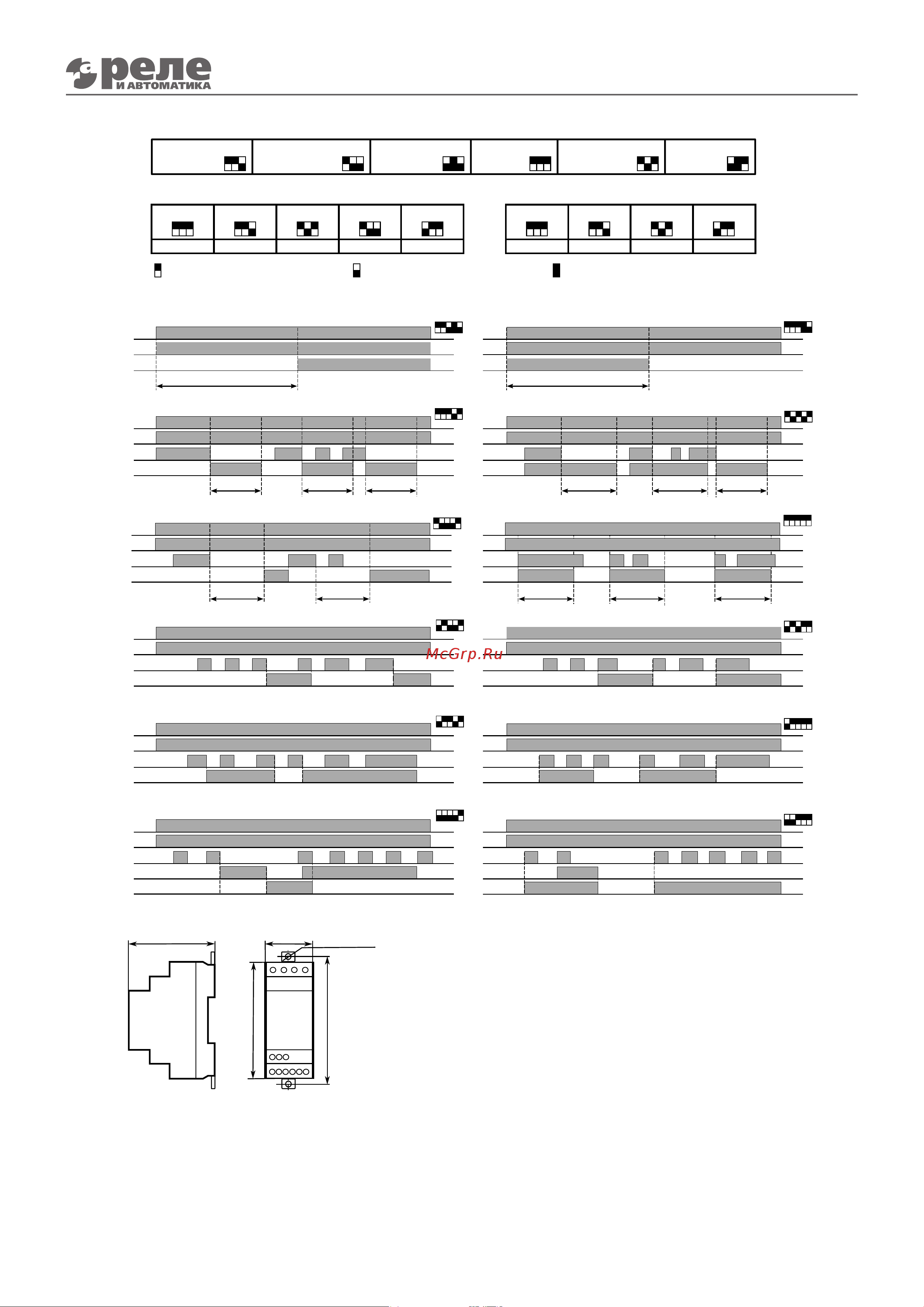

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
ВНИМАНИЕ: Для исключение сбоев в работе реле
при коммутации индуктивной нагрузки (электро-
магнит, электромагнитный клапан и др.), подклю-
чите непосредственно к клеммам нагрузки по-
мехоподавляющую цепь в виде последовательно
соединенных резистора 100...200 Ом 2Вт и неполяр-
ного конденсатора 0.1...0.22 мкф 630В.
(С) 2023.0704 =115
