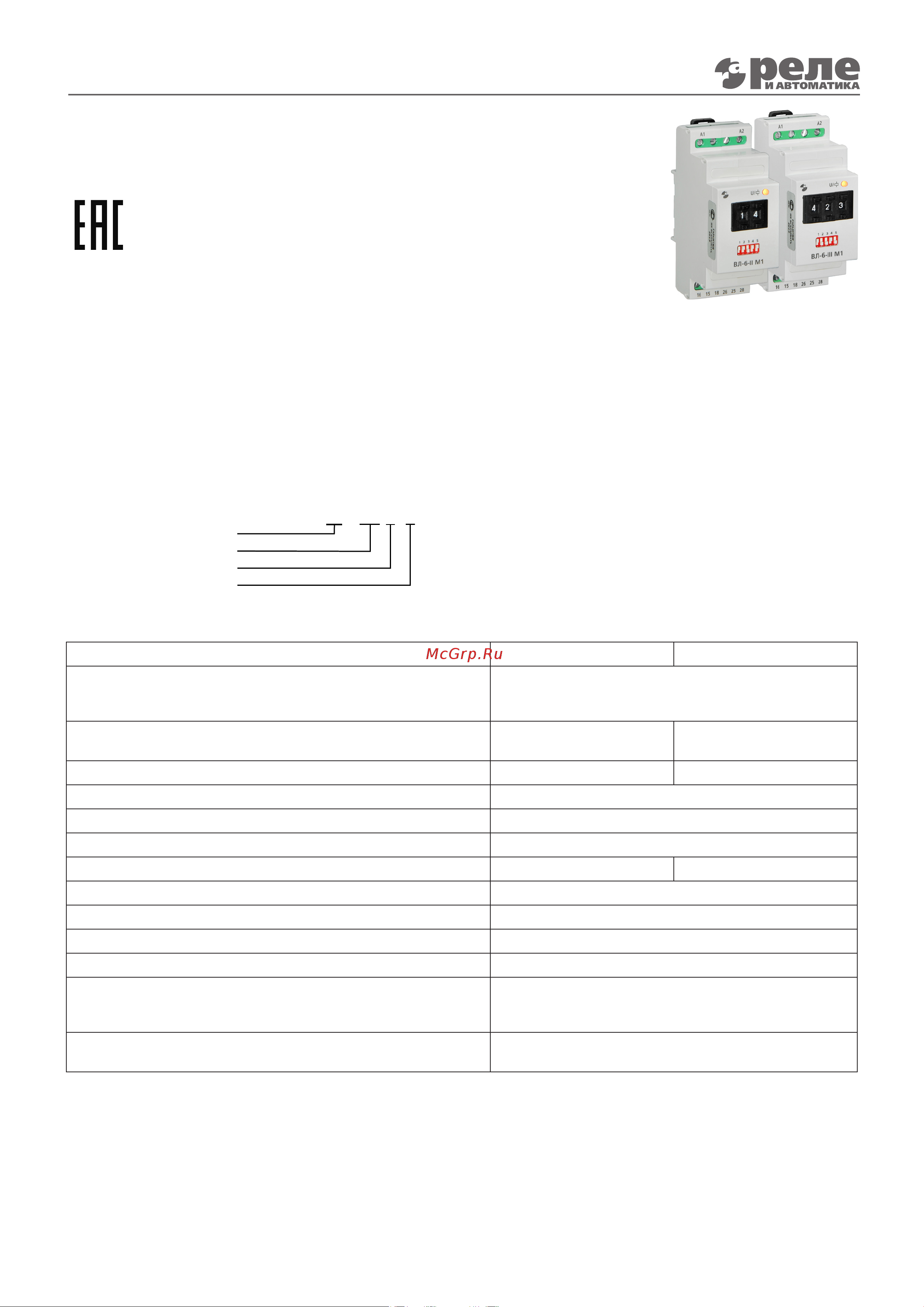

Реле времени ВЛ-6-II М1, ВЛ-6-III М1

РЕЛЕ ВРЕМЕНИ ВЛ-6-II М1, ВЛ-6-III М1

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями. Диапазон

рабочих температур от -20 до +45°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и

длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также

агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Степень защиты реле IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку и на пло-

скость.

Тип реле ВЛ-6-II М1 ВЛ-6-III М1

Алгоритмы функционирования

Задержка включения; формирование импульса

при включении; циклический (длительность им-

пульса равна длительности паузы (меандр))

Диапазоны выдержек времени

0.1...9.9с, мин, ч

1...99с, мин, ч

0.1...99.9с, мин, ч

1...999с, мин, ч

Дискретность регулировки 0.01 T

max

0.001 T

max

Разброс выдержек времени, %, не более

Время повторной готовности, с не более 0.08

Напряжение питания, В, переменного и постоянного тока 24

-10%

...220

+10%

Количество разрядов задатчика времени 2 3

Способ монтажа на DIN-рейку и на плоскость

Масса, кг 0.18

Потребляемая мощность, не более Вт 3.3

Режим работы, ПВ, % 100

Номинальные режимы коммутации на одну контактную

группу (количество циклов срабатывания, не менее), при

cosj ≥ 0.5

0.1А, 12В @ (не менее 5х10

)

5А, 30В = (не менее 9х10

)

5А, 220В ~ (не менее 9х10

)

Допустимые режимы коммутации

замык. до 10А на время до 0.1с с размык. до

5А, 245В ~ или 30В = до 0.1Гц

ВЛ - 6-X М 1

Тип

корпуса

Модификация

Реле

времени

Универсальное

питание

(24...220

В переменного

и постоянного тока)

Реле времени ВЛ-6-II М1, ВЛ-6-III М1 являются многофункциональными устройствами с расширенным диапазо-

ном питающего напряжения (24…220В). На передней панели устройства помимо двух (для ВЛ-6-II М1) или трёх

(для ВЛ-6-III М1) секций нажимного переключателя задатчика временных интервалов, находится пятисекцион-

ный DIP-переключатель, используемый для переключения временных диапазонов и алгоритмов функциониро-

вания устройства и светодиодный индикатор состояния реле.

При подаче питания идет отсчет времени – светодиод на лицевой панели мигает зеленым цветом (если выход-

ное реле не сработало), или оранжевым (при сработавшем выходном реле). По завершению отсчета времени

и выключенном исполнительном реле светодиод светится зеленым цветом. При сработавшем реле - светится

оранжевым цветом.

ТУ 27.12.24-007-17114305-2019

С) 2023.0704 =115

Реле времени ВЛ-6-II М1, ВЛ-6-III М1 являются многофункциональны-

ми устройствами с расширенным диапазоном питающего напряжения

(24…220В). На передней панели устройства помимо двух (для ВЛ-6-II М1)

или трёх (для ВЛ-6-III М1) секций нажимного переключателя задатчика

временных интервалов, находится пятисекционный DIP-переключатель,

используемый для выбора временных диапазонов и алгоритмов функционирова-

ния устройств.

Реле выполнены на современной элементной базе. Питание осуществляется от ис-

точника напряжением 24…220В переменного или постоянного тока.

ОБЩИЕ СВЕДЕНИЯ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРОЙСТВО И РАБОТА

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
