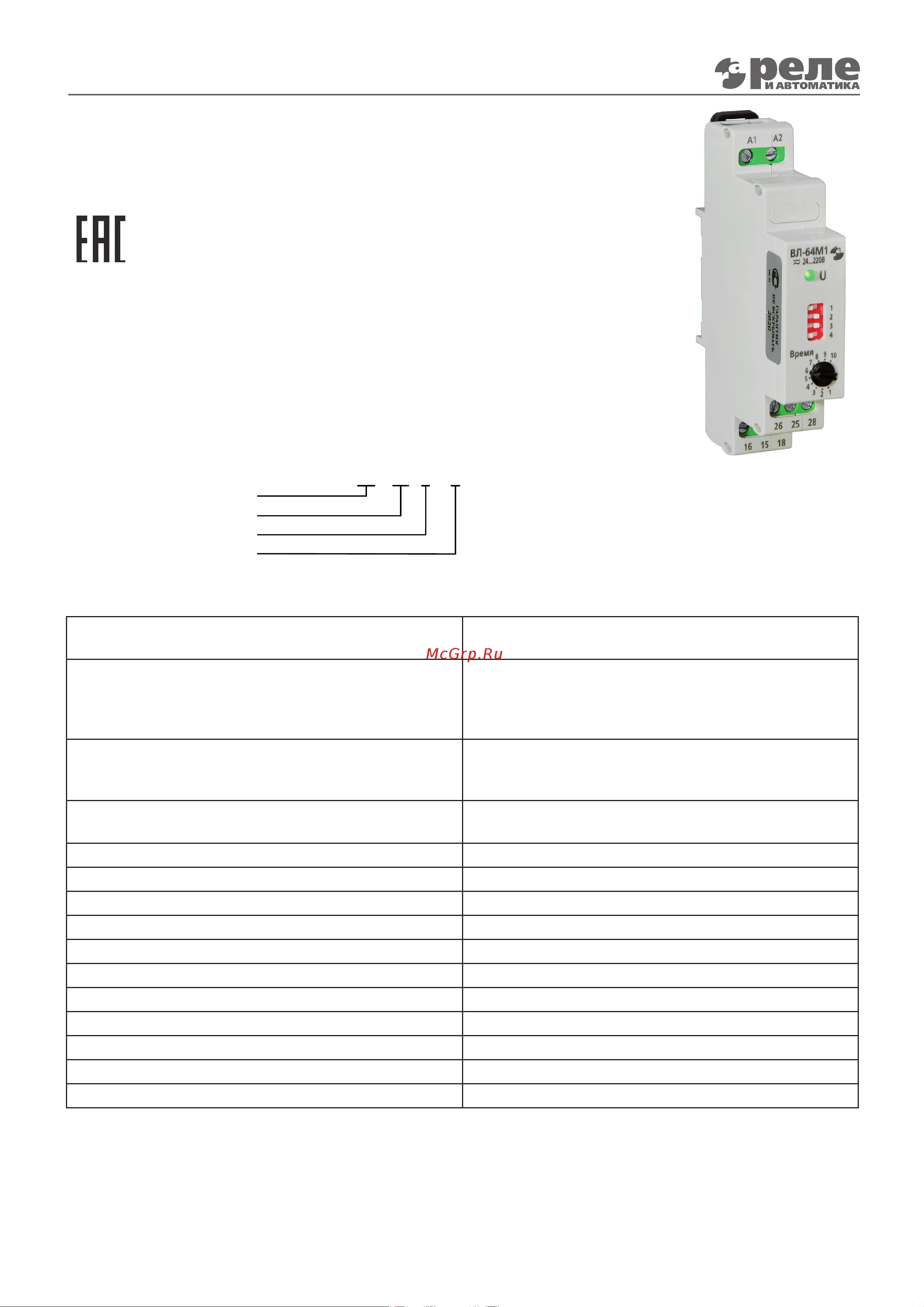

Реле времени ВЛ-64М1

Общие сведения

УслОвия эксплУатации

технические характеристики

стрУктУра УслОвнОгО ОбОзначения

УстрОйствО и рабОта

ВЛ - 64 M 1

Тип корпуса

Модификация

Реле времени

Универсальное питание

(24...220В переменного и постоянного тока)

Закрытые производственные помещения с искусственно регулируемыми климатиче-

скими условиями.

Диапазон рабочих температур – от -20°С до +45°С.

Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60Гц и с уско-

рениями до 1g в диапазоне частот от 1 до 100Гц.

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушаю-

щем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих

металлы и изоляцию.

(С) 2020.0720 =115

ТУ 27.12.24-007-17114305-2019

реле времени вл-64м1

Реле времени ВЛ-64М1 предназначено для коммутации электрических це-

пей с определенными, предварительно установленными выдержками вре-

мени и применяется в схемах автоматики как комплектующее изделие. Реле

выполнено на современной элементной базе.

Реле размещено в пластмассовом корпусе. На лицевой панели находятся потенциометр регулировки уставок

времени срабатывания реле, переключатель выбора временных диапазонов и двухцветный индикатор (свето-

диод). При подаче напряжения питания на реле светодиод светится зеленым цветом, а при срабатывания ис-

полнительного реле изменяет свечение на красный.

Диапазоны временных интервалов определяются положениями DIP-переключателей, расположенных на лице-

вой панели.

Диапазон напряжения питания, В постоянного/пере-

менного тока

-15%

…220

+10%

Диапазоны выдержек времени *

от 0.1 до 1(с, мин, ч)

от 0.3 до 3(с, мин, ч)

от 1 до 10(с, мин, ч)

от 3 до 30(с, мин, ч)

Номинальные режимы коммутации на одну контакт-

ную группу, (количество циклов срабатывания, не

менее), при cosj ≥ 0,5

0.1А, 12В @ (не менее 5x10

)

5А, 30В = (не менее 9x10

)

5А, 220В ~ (не менее 9x10

)

Допустимые режимы коммутации

замыканий до 10А на время до 0.1с, с размыкани-

ем до 5А, 245В ~ или 30 В = до 0.1Гц

Средняя основная погрешность установки 15%

Разброс выдержек времени 2%

Погрешность от изменения температуры на 1°С 0.5%

Механическая износостойкость 1x10

циклов ВО

Электрическая износостойкость 5х10

циклов ВО

Время возврата/повторной готовности, с 0.3/0.5

Диапазон температур хранения -40…+80°С

Потребляемая мощность, Вт, не более 4.5

Крепление реле на DIN-рейку либо на плоскость

Вес реле, кг 0.2

*При поставке реле установлено в режиме 0.1...1с

инстрУкция пО эксплУатации
