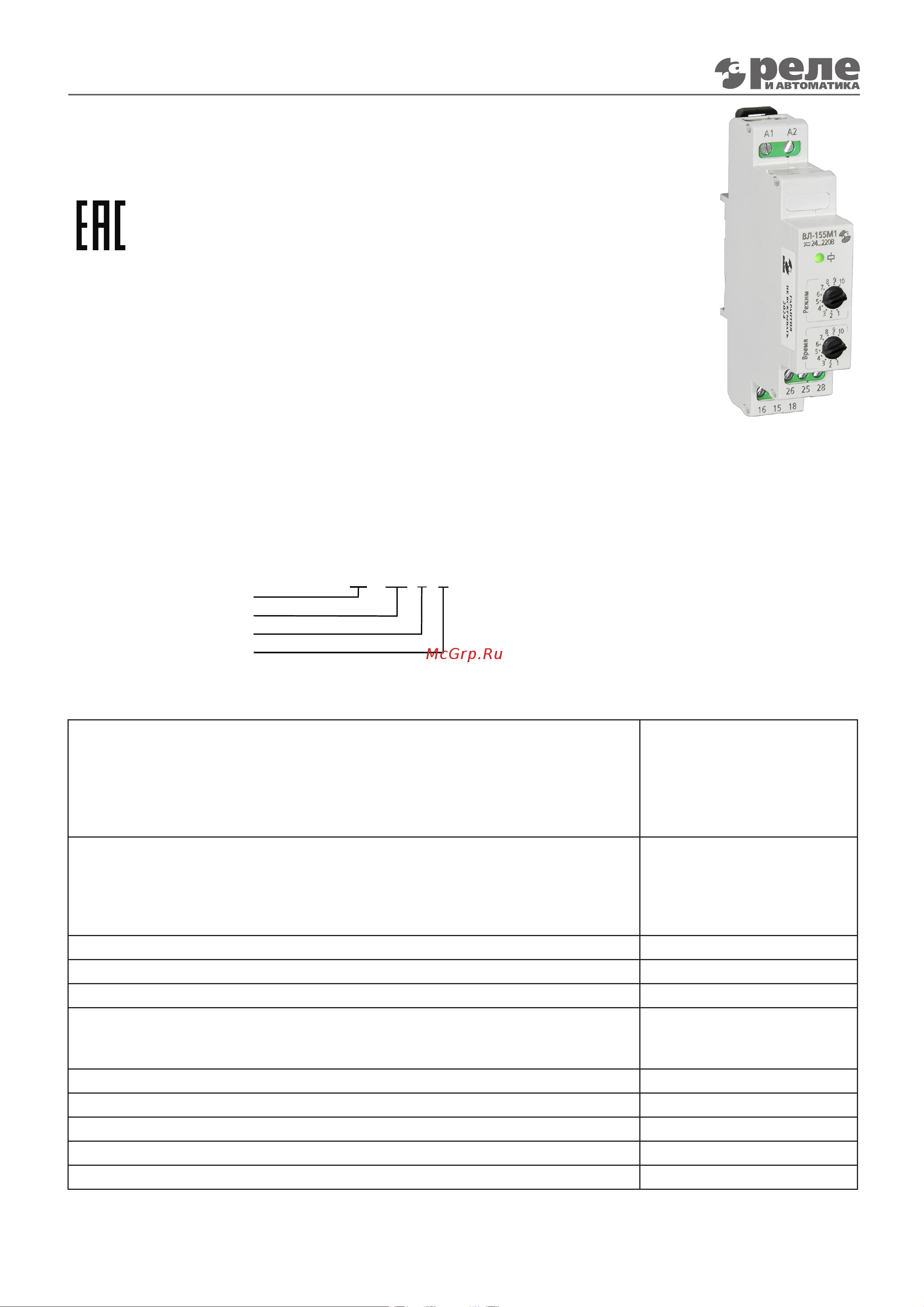

Реле времени ВЛ-155М1

РЕЛЕ ВРЕМЕНИ ВЛ-155М1

ОБЩИЕ СВЕДЕНИЯ

Реле времени ВЛ-155М1 предназначено для коммутации электрических цепей с

определенными, предварительно установленными выдержками времени и при-

меняется в схемах автоматики как комплектующее изделие. В реле реализова-

ны функции задержки включения – 6 временных диапазонов и формирования

импульса при подаче питания и отсчета времени после снятия питающего напряжения– 4

временных диапазона.

Реле выполнено на современной элементной базе. Питание осуществляется от источника

напряжением 24…220 В переменного или постоянного тока.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Закрытые производственные помещения с искусственно регулируемыми климатическими

условиями.

Диапазон рабочих температур от -20 до +45°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и

длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также

агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Степень защиты реле IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку и на пло-

скость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны выдержек времени в режиме «задержка включения»: 1

0,1… 1с

1 … 10с

0,1 … 1мин

1…10мин

0,1…1час

1…10час

Диапазоны выдержек времени в режиме «выдержка времени после снятия пи-

тающего напряжения»: 7

0,1… 1с

1 … 10с

0,1 … 1мин

1…10мин

Средняя основная погрешность, % 2

Напряжение питания, В, постоянного и переменного тока 24

-15%

… 220

+10%

Время повторной готовности, с, не менее (для всех режимов) 2

Время пребывания реле под напряжением питания для обеспечения выдержки

времени с заданной точностью, с, не менее, для режимов 7, 8, 9

для режима 10

Масса, кг 0,15

Потребляемая мощность, Вт, не более 1,5

Количество и вид контактов 2 переключающих

Механическая износостойкость, циклов ВО, не менее 2*10

Электрическая износостойкость, циклов ВО, при нагрузке 5А, ~250В, не менее 1*10

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УСТРОЙСТВО И РАБОТА

ВЛ - 155 М 1

Тип корпуса

Модификация

Реле времени

Универсальное питание

(24...220В переменного

и постоянного тока)

Реле размещено в пластмассовом корпусе. На передней панели расположены переключатель режимов работы,

потенциометр установки времени и светодиодный индикатор наличия питающего напряжения и состояния ис-

ТУ 27.12.24-007-17114305-2019

(С) 2024.0410 =115

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
