ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Реле времени ВЛ-155М1

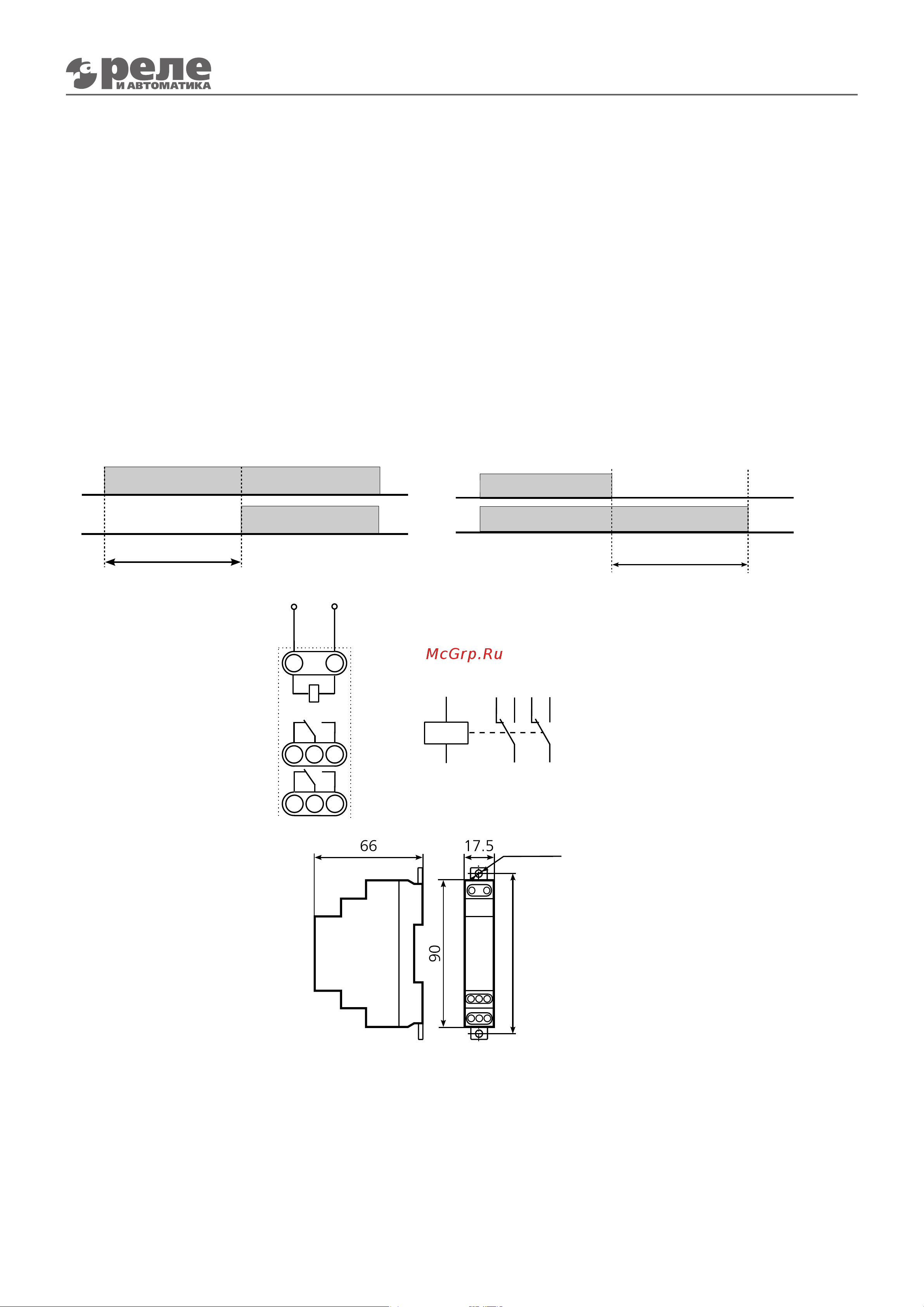

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

2 отв.Ø4

N(-)L(+)

Вых

пит

Режим 3. Выдержка времени после снятия питания.

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ

Uпит

Вых

Режим 1. Задержка включения

ВНИМАНИЕ! В конструкции изделия применено поляризованное электромагнитное реле с двумя

устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопро-

извольному переключению контактов. Неправильное положение контактов перед первым включе-

нием реле не является признаком дефектности реле. При первом включении исходное (выключенное)

состояние контактов восстанавливается.

Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию

при срабатывании (например, мощные пускатели и др.).

(С) 2024.0410 =115

полнительного реле.

Клеммы А1 и А2 предназначены для подключения питающего напряжения.

В режиме «задержка включения» отсчет времени начинается с момента подачи питания, при этом светодиод

мигает зеленым цветом. По окончании отсчета установленного времени выходное реле срабатывает и светоди-

од горит желтым цветом.

В режиме «выдержка времени после снятия питающего напряжения» одновременно с подачей напряжения

питания происходит срабатывание выходного реле, светодиод горит желтым цветом. После отключения на-

пряжения питания начинается отсчет времени, светодиод не горит, выходное реле возвращается в исходное

состояние через заданное время.
