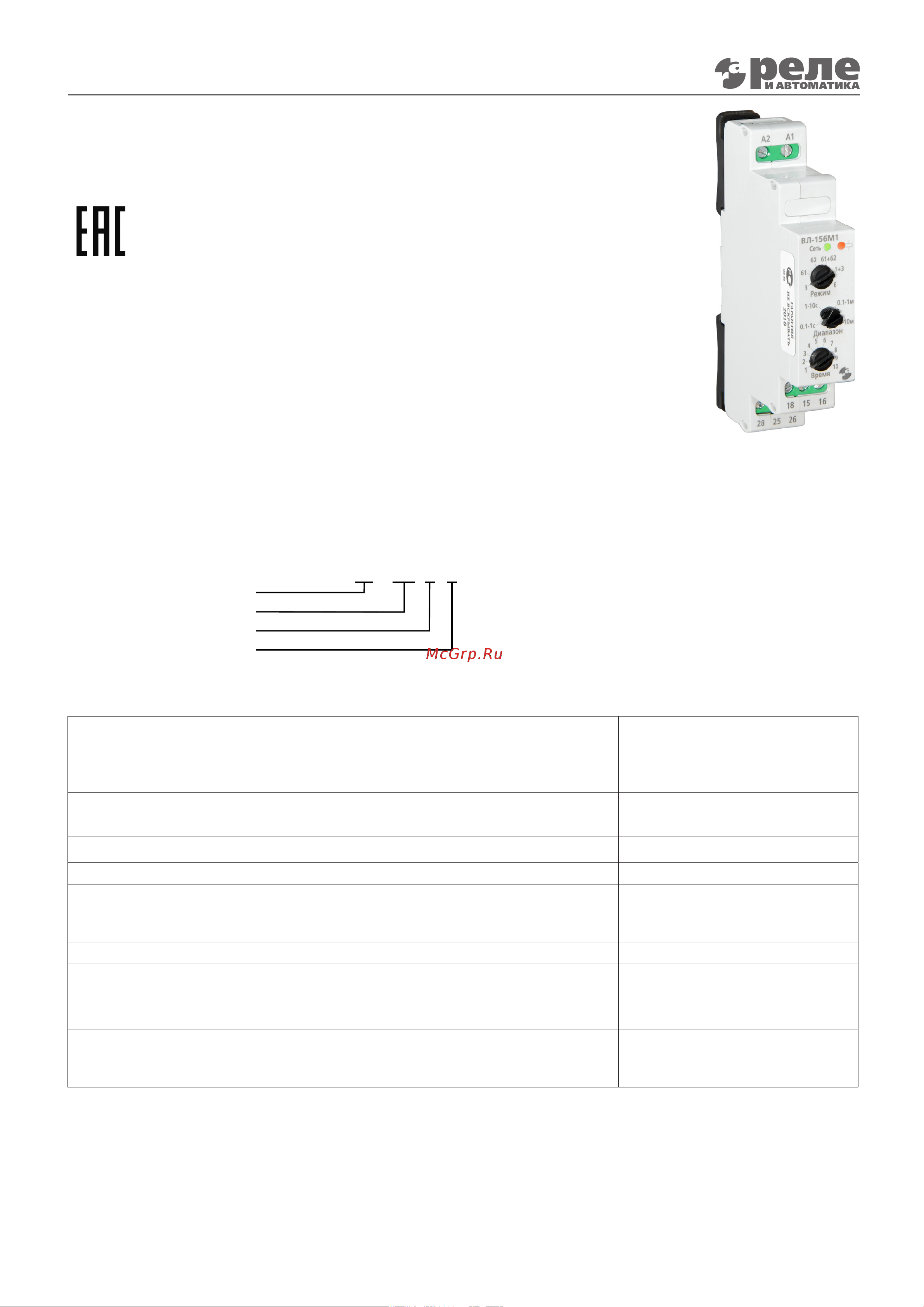

Реле времени ВЛ-156М1

ОБЩИЕ СВЕДЕНИЯ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Закрытые производственные помещения с искусственно регулируемыми климатически-

ми условиями.

Диапазон рабочих температур от -20 до +45°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину

напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также

агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Степень защиты реле IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку и на пло-

скость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны выдержек времени

0,1...1с

1 ...10с

0,1 ... 1 мин

1...10 мин

Средняя основная погрешность, % 2

Погрешность от изменения температуры на 1°С, %, не более 0,1

Напряжение питания, В, постоянного и переменного тока 12

-10%

... 220

+10%

Время повторной готовности, с, не менее (для всех режимов) 1

Длительность выходного импульса для режима 6, с:

для диапазона 0,1...1с

для других диапазонов

0,1

Потребляемая мощность, Вт, не более 1,5

Количество и вид контактов 2 переключающих

Масса, кг 0,15

Габаритные размеры, мм 93х63х17,5

Номинальные режимы коммутации на одну контактную группу (количество

циклов срабатывания, не менее)

1А, 12В пост. (не менее 5*10

)

1А, 12В 50Гц (не менее 5*10

)

8А, ~220В (не менее 9*10

)

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УСТРОЙСТВО И РАБОТА

ВЛ - 156 М 1

Тип корпуса

Модификация

Реле времени

Универсальное питание

(12...220В переменного

и постоянного тока)

Реле времени размещено в пластмассовом корпусе. В верхней части размещены контактные зажимы для под-

ключения источника питания, в нижней - внешних коммутируемых цепей. На передней панели находятся зелё-

ный светодиод наличия питания, жёлтый светодиод индикации срабатывания выходного реле, переключатели

выбора режима работы и диапазона выдержек времени, а также регулятор уставки времени в пределах выбран-

ного диапазона.

Светодиоды светятся только при наличии питающего напряжения!

При подаче питания зелёный светодиод горит постоянно во всех режимах работы, за исключением режима 1+3,

где он мигает при отсчёте задержки времени включения.

ТУ 27.12.24-007-17114305-2019

(С) 2019.0730 =115

РЕЛЕ ВРЕМЕНИ ВЛ-156М1

Реле времени ВЛ-156М1 предназначено для коммутации электрических цепей

с определенными, предварительно установленными выдержками времени и

применяется в схемах автоматики как комплектующее изделие. В реле реали-

зовано 6 различных алгоритмов функционирования при работе в 4 временных

диапазонах.

Реле выполнено на современной элементной базе. Питание осуществляется от источни-

ка напряжением 12…220В переменного или постоянного тока.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
