Реле времени ВЛ-156М1

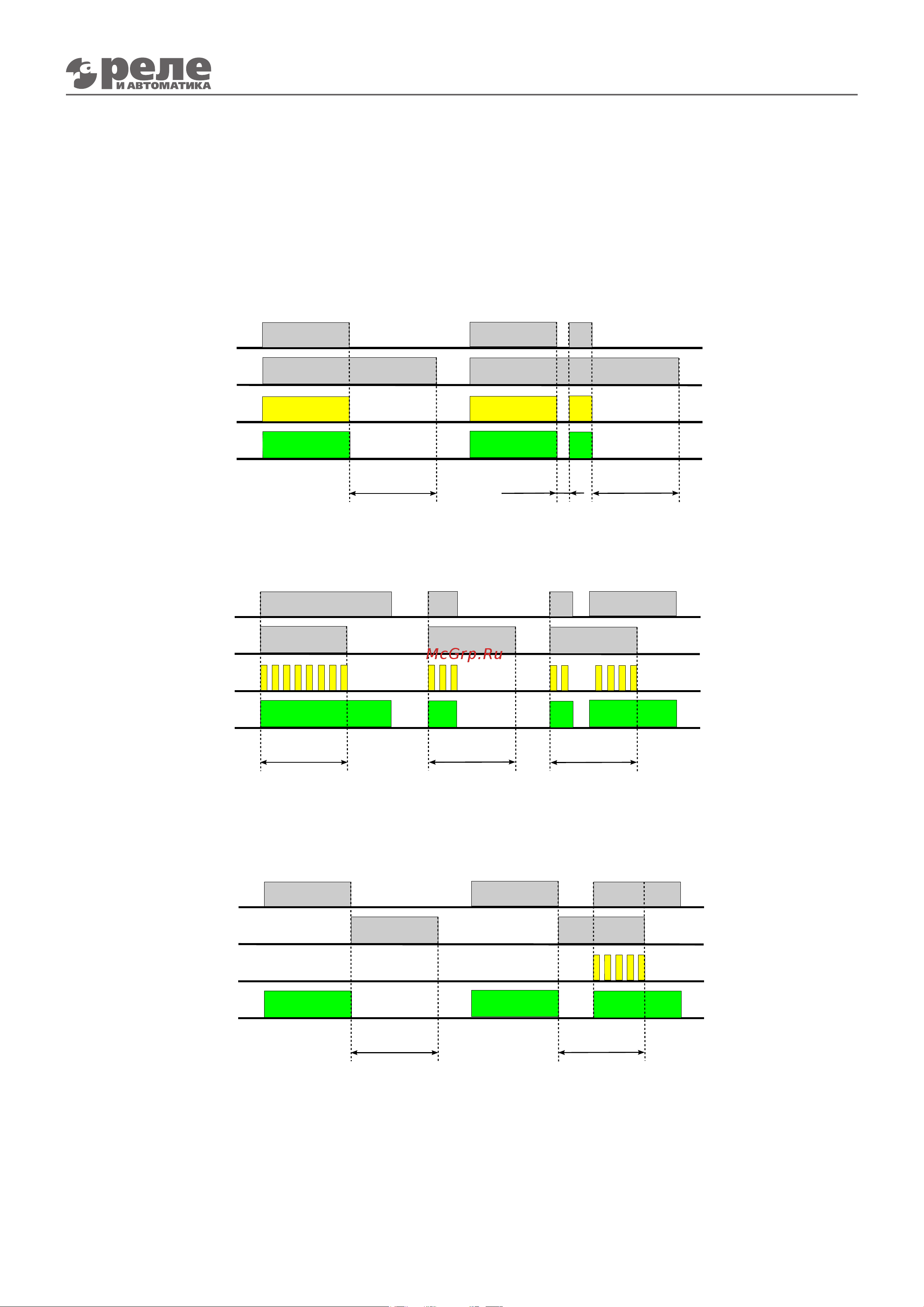

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
(С) 2019.0730 =115
Жёлтый светодиод горит при включении выходного реле (режимы 3 и 1+3) и мигает при отсчёте времени (режи-
мы 61, 61+62 и 62 при отсчёте времени импульса и наличии питания).
В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями.
Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов.
Неправильное положение контактов перед первым включением реле не является признаком дефектности реле.
При первом включении исходное (выключенное) состояние контактов восстанавливается.
Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при
срабатывании (например, мощные пускатели и др.).
Вых
U
пит
Режим 3. Выдержка времени после снятия питания
Зсид
Жсид
T
T
t<T
Включение реле при подаче питания, отсчёт времени после снятия питания. Если до истечения установленного
времени подаётся питающее напряжение, отсчёт времени прекращается и реле перезапускается.
Вых
U
пит
Режим 61. Формирование импульса при подаче питания.
Зсид
Жсид
T
T
T
При подаче питания происходит формирование импульса выбранной длительности. Если подано питание до
окончания времени импульса, импульс от этого включения не формируется, а продолжается отсчёт времени от
предыдущего запуска.
Вых
U
пит
Режим 62. Формирование импульса после снятия питания.
Зсид
Жсид
T
T
При отключении питания происходит формирование импульса выбранной длительности. Если подано питание
до окончания времени импульса, импульс от этого включения не формируется, а продолжается отсчёт времени
от предыдущего запуска.
