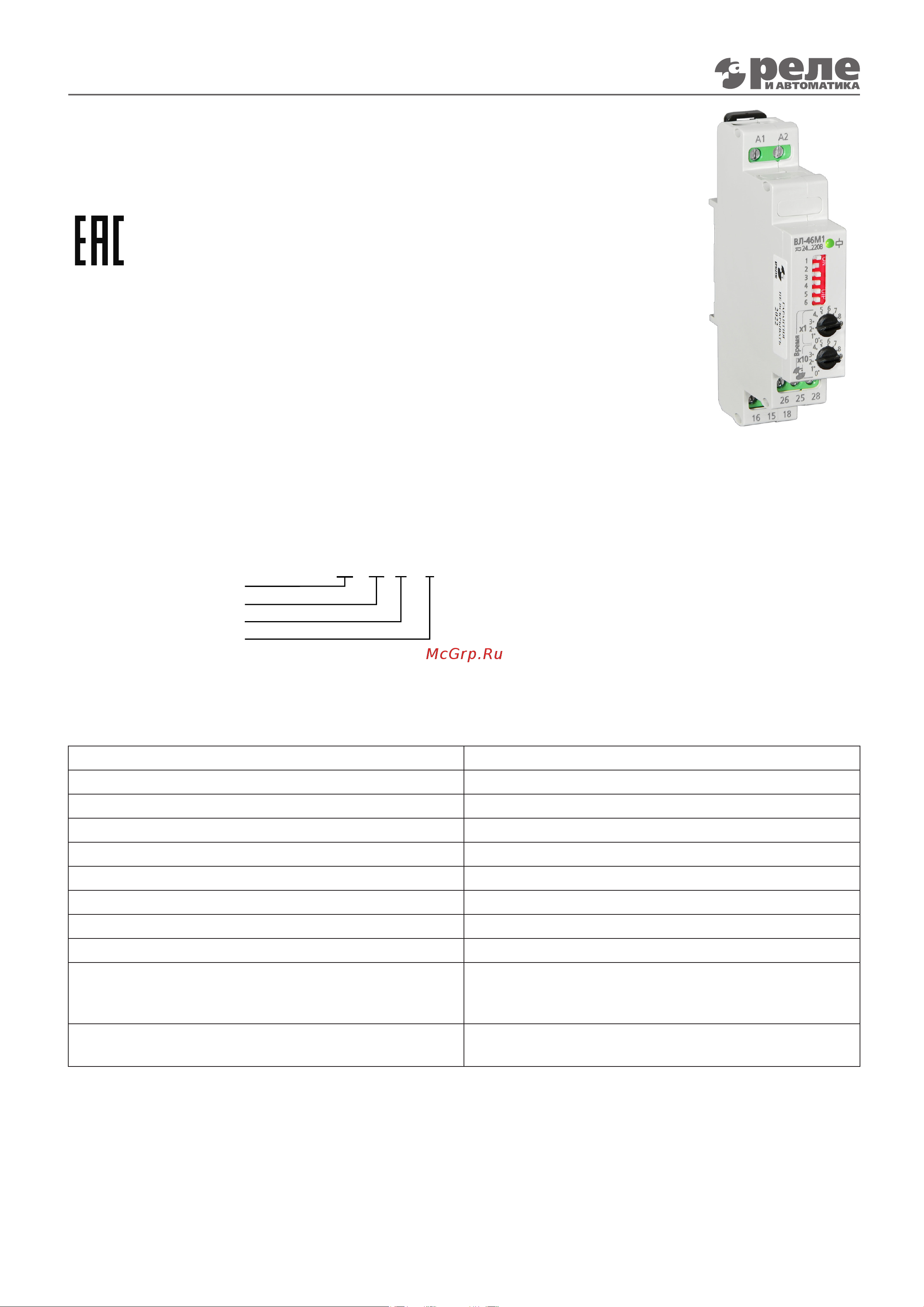

Реле времени ВЛ-46М1

ТУ 27.12.24-007-17114305-2019

ОБЩИЕ СВЕДЕНИЯ

Реле времени ВЛ-46M1 предназначено для коммутации электрических це-

пей с определенными, предварительно установленными выдержками вре-

мени, и применяется в схемах автоматики как комплектующее изделие.

Реле ВЛ-46M1 является малогабаритным функциональным аналогом реле

ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-69 и может использоваться для их замены.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур от -20 до +45°С. Реле должны эксплуатироваться в по-

мещениях с искусственно регулируемыми климатическими условиями.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до

60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную ве-

личину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушаю-

щем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Степень защиты реле – IP40, выводных зажимов – IP20.

Реле предназначено для монтажа на DIN-рейку и на плоскость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон выдержек времени 0.1…9.9, 1…99 (с, мин, ч)

Средняя основная погрешность, % 0.2

Погрешность от изменения температуры на 1°С, % 0.1

Время повторной готовности, с, не более 0.1

Время возврата, с, не более 0.1

Напряжение питания, постоянный и переменный ток, В 24…220

Допустимые отклонения напряжения питания, % -15…+10

Потребляемая мощность, Вт, не более 1.4

Масса, кг 0.12

Номинальные режимы коммутации на одну контакт-

ную группу (количество циклов срабатывания, не

менее)

0.1А, 12В @ (не менее 5х10

)

5А, 30В = (не менее 9х10

)

5А, 220В ~ (не менее 9х10

)

Допустимые режимы коммутации

замыканий до 10А на время до 0.1с с размыкани-

ем до 5А, 245В ~ или 30В = до 0.1Гц

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ВЛ - 46 М 1

Тип корпуса

Модификация

Реле времени

Универсальное питание

(24...220В переменного и постоянного тока)

Реле времени ВЛ-46М1 является универсальным устройством и может функционировать в любом из 4 режимов

от источника питания в диапазоне 24…220В, переменного или постоянного тока.

УСТРОЙСТВО И РАБОТА

Режим работы реле задается с помощью DIP-переключателей 1, 2 и 3, расположенных на передней панели. Каж-

дому из 4 режимов работы соответствует определенное положение DIP-переключателей.

Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней

панели реле, а диапазон - DIP-переключателями 4, 5 и 6.

Исполнительное реле имеет две группы переключающих контактов с выдержкой времени.

При подаче питания идет отсчет времени – светодиод на лицевой панели мигает зеленым цветом (если выход-

ное реле не сработало), или оранжевым (при сработавшем выходном реле). По завершении отсчета времени и

выключенном исполнительном реле светодиод светится зеленым цветом, при сработавшем реле - светится

оранжевым цветом. В реле имеется индикация режима «ошибка установки»: зеленый индикатор мигает 3 раза

РЕЛЕ ВРЕМЕНИ ВЛ-46М1

(С) 2023.0216 =115

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
