ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Реле времени ВЛ-46М1

Вых

Режим 1.

Задержка включения.

пит

Режим 7.

Циклический с импульса (меандр).

Вых

пит

T T T

Вых

пит

T T

Режим 8.

Циклический с паузы (меандр).

Вых

пит

Режим 2.

Формирование импульса.

переключатель вправо

переключатель влево

мин

ВНИМАНИЕ! Для исключения сбоев в работе реле при коммутации индуктивной нагрузки (электро-

магнит, электромагнитный клапан и др.), подключите непосредственно к клеммам нагрузки помехо-

подавляющую цепь в виде последовательно соединенных резистора 100…200 Ом 2Вт и неполярного

конденсатора 0.1…0.22 мкф 400…600В.

СХЕМА ПОДКЛЮЧЕНИЯ

1816

L(+) N(-)

2 отв.Ø

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

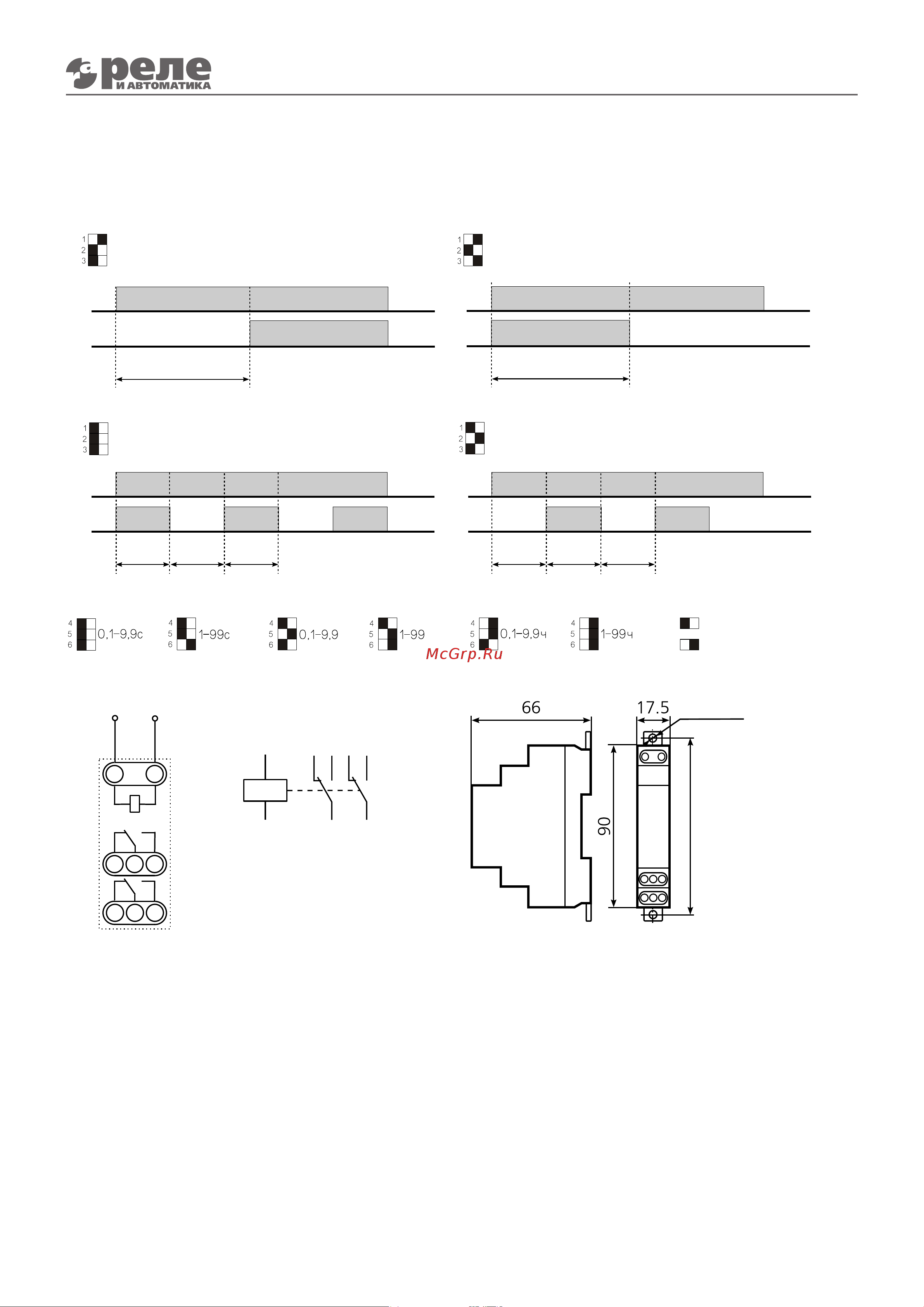

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ

(С) 2023.0216 =115

в течении 2 секунд и 2 секунды пауза, после цикл повторяется. Это значит, что либо обе ручки установки вы-

держки времени импульса или паузы реле находятся в положении «0», либо сочетания положений DIP переклю-

чателей не определены в таблице возможных режимов работы, а так же в случаях, когда ручки установки или

DIP-переключатели не попали в свои фиксируемые положения.
