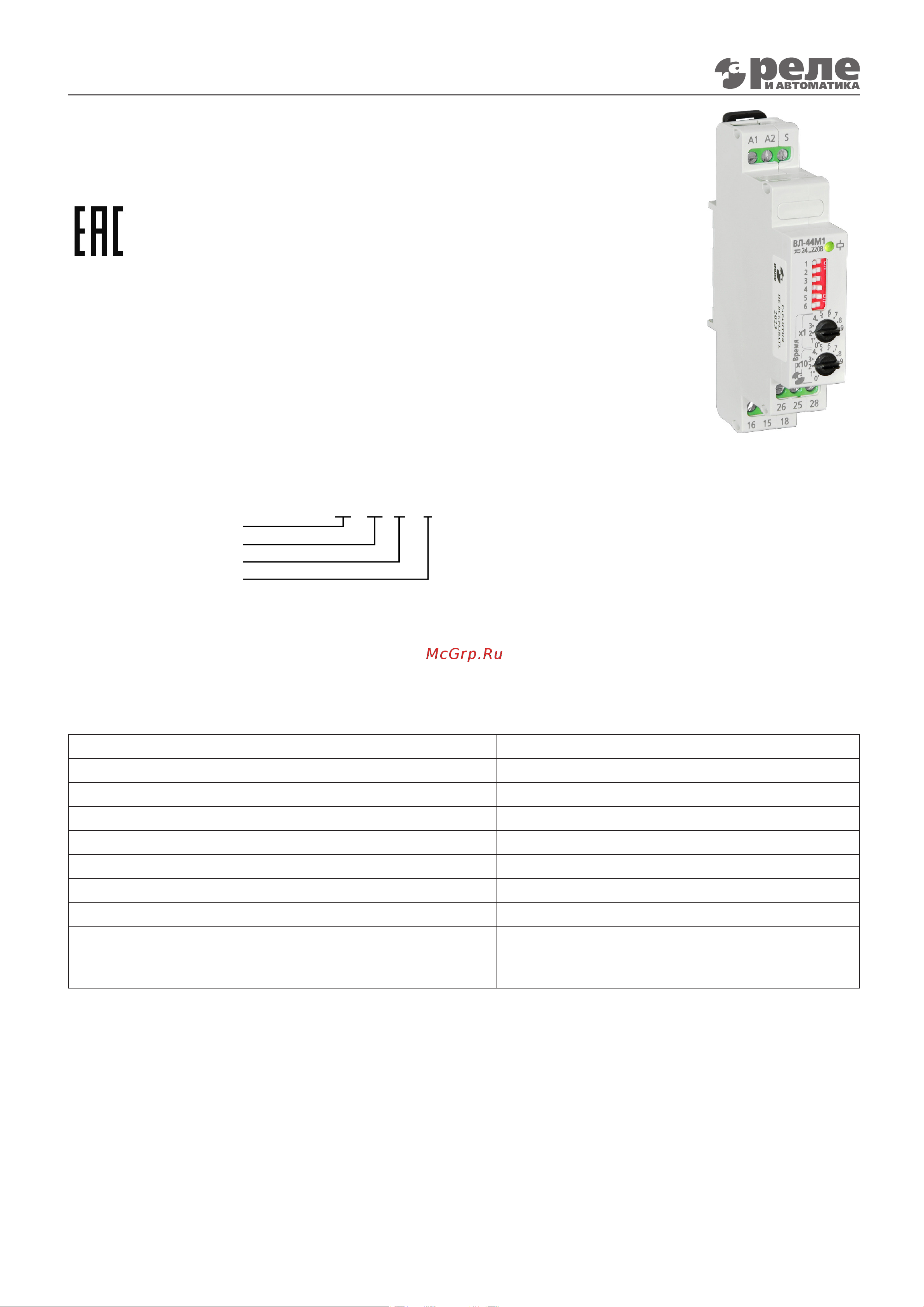

Реле времени ВЛ-44M1

ТУ 27.12.24-007-17114305-2019

ОБЩИЕ СВЕДЕНИЯ

Реле времени ВЛ-44M1 предназначено для коммутации электрических цепей

с определенными, предварительно установленными выдержками времени, и

применяется в схемах автоматики как комплектующее изделие.

Реле ВЛ-44M1 является малогабаритным функциональным аналогом реле

ВЛ-54 и может использоваться для его замены.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Закрытые производственные помещения с искусственно регулируемыми климатиче-

скими условиями. Диапазон рабочих температур от -20 до +45°С.

Воздействие по сети питания импульсных помех, не превышающих двойную величину

напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушаю-

щем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих

металлы и изоляцию. Степень защиты реле IP40, выводных зажимов – IP20. Воздей-

ствие вибраций с ускорением до 1g с частотой до 100Гц, до 2g частотой до 60Гц.

Реле предназначено для монтажа на DIN-рейку и на плоскость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон выдержек времени 0.1…9.9, 1…99 (с, мин, ч)

Разброс выдержек времени, %, не более 0.2

Время повторной готовности, с, не более 0.1

Время возврата, с, не более 0.1

Напряжение питания, постоянный и переменный ток, В 24…220

Допустимые отклонения напряжения питания, % -15…+10

Потребляемая мощность, Вт, не более 1.4

Масса, кг 0.12

Номинальные режимы коммутации на одну контактную

группу (количество циклов срабатывания, не менее)

0.1А, 12В @ (не менее 5х10

)

5А, 30В = (не менее 9х10

)

5А, 220В ~ (не менее 9х10

)

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ВЛ - 44 М 1

Тип корпуса

Модификация

Реле времени

Универсальное питание

(24...220В переменного и постоянного тока)

Реле времени ВЛ-44M1 является универсальным устройством и может функционировать в любом из 8 режимов

от источника питания в диапазоне 24…220В переменного или постоянного тока. Реле имеет управляющий вход.

В качестве сигнала на управляющий вход подаётся плюсовой потенциал или фазное напряжение согласно схеме

подключения. При подаче питающего напряжения при замкнутых контактах A1 и S функционирование реле по

соответствующему алгоритму начинается от момента подачи питания (только для режимов 14 и 16).

УСТРОЙСТВО И РАБОТА

Режим работы реле задается с помощью DIP-переключателей 1, 2 и 3, расположенных на передней панели. Каж-

дому из 8 режимов работы соответствует определенное положение DIP-переключателей.

Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней

панели реле, а диапазон - DIP-переключателями 4, 5 и 6.

Исполнительное реле имеет две группы переключающих контактов с выдержкой времени.

При подаче питания (отсчет времени не идет, выходное реле выключено) светодиод на лицевой панели реле

светится зеленым цветом. При срабатывании реле - светится оранжевым цветом.

Если идет отсчет времени - светодиод мигает зеленым (если выходное реле не сработало), или оранжевым (при

сработавшем выходном реле).

В реле имеется индикация режима «ошибка установки»: зеленый индикатор мигает 3 раза в течении 2 секунд и

2 секунды пауза, после цикл повторяется. Это значит, что либо обе ручки установки выдержки времени импуль-

са или паузы реле находятся в положении «0», либо сочетания положений DIP переключателей не определены

в таблице возможных режимов работы, а так же в случаях, когда ручки установки или DIP-переключатели не

РЕЛЕ ВРЕМЕНИ ВЛ-44M1

(С) 2024.0312 =115

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
